Kiểm tra chất lượng bê tông cọc ép đúng cách

Khi xây dựng một công trình, phần móng giữ vai trò đặc biệt quan trọng vì đây là bộ phận tiếp nhận và truyền tải trọng của công trình xuống nền đất. Trong các giải pháp móng phổ biến, cọc ép thường được sử dụng cho nhà phố, nhà ở riêng lẻ và nhiều công trình dân dụng.

Tuy nhiên, việc ép đủ số lượng cọc chưa đồng nghĩa với việc hệ móng đã đảm bảo chất lượng. Một cây cọc có thể được đưa vào công trình đúng vị trí, đúng chiều sâu nhưng vẫn tiềm ẩn rủi ro nếu bê tông cọc không đạt yêu cầu.

Chính vì vậy, kiểm tra chất lượng bê tông cọc ép trước khi đưa cọc vào thi công là một bước quan trọng. Việc kiểm tra giúp phát hiện những cọc có biểu hiện nứt, rỗ, sứt mẻ hoặc có dấu hiệu không đảm bảo về cường độ.

Theo TCVN 9394:2012, cọc bê tông cốt thép phải đảm bảo mác thiết kế và được nghiệm thu theo yêu cầu liên quan. Tiêu chuẩn cũng quy định việc kiểm tra cọc tại nơi sản xuất gồm nhiều nội dung như vật liệu, cấp phối bê tông, kết quả thí nghiệm mẫu bê tông, cốt thép và kích thước hình học của cọc.

Vậy kiểm tra chất lượng bê tông cọc ép cần thực hiện như thế nào và cần chú ý những vấn đề gì?

Vì sao cần kiểm tra chất lượng bê tông cọc ép?

Trong thực tế thi công, nhiều chủ đầu tư thường quan tâm đến câu hỏi: Ép đủ bao nhiêu cọc?

Đây là một yếu tố cần thiết nhưng chưa đủ để đánh giá chất lượng phần móng.

Một hệ cọc đạt yêu cầu phải đảm bảo nhiều yếu tố từ vật liệu, kích thước, hình dạng, chất lượng bê tông cho đến quá trình vận chuyển và thi công. Nếu bản thân cây cọc đã có khuyết tật trước khi ép thì việc đưa cọc xuống đất có thể làm cho những khuyết tật đó trở nên nghiêm trọng hơn.

Kiểm tra chất lượng bê tông cọc ép giúp chủ đầu tư và đơn vị thi công phát hiện sớm các vấn đề trước khi cọc được đưa vào công trình.

Đặc biệt, những khuyết tật đều cần được xem xét trước khi sử dụng:

• Nứt thân cọc.
• Nứt đầu cọc.
• Bê tông rỗ tổ ong.
• Bề mặt bê tông bong tróc.
• Sứt mẻ lớn.
• Chất lượng bê tông không đồng đều.
• Cường độ bê tông không đạt yêu cầu thiết kế.

Chất lượng của cọc ép không chỉ được đánh giá bằng số lượng cọc mà còn phải xem xét chất lượng vật liệu và khả năng đáp ứng yêu cầu thiết kế.

Kiểm tra hình thức cọc trước khi ép

Một trong những bước đầu tiên của kiểm tra cọc ép là quan sát trực tiếp tình trạng bên ngoài của cọc. Công việc này tương đối đơn giản nhưng có ý nghĩa quan trọng. Cọc cần được kiểm tra trước khi đưa vào máy ép để loại bỏ những đoạn cọc có khuyết tật rõ ràng.

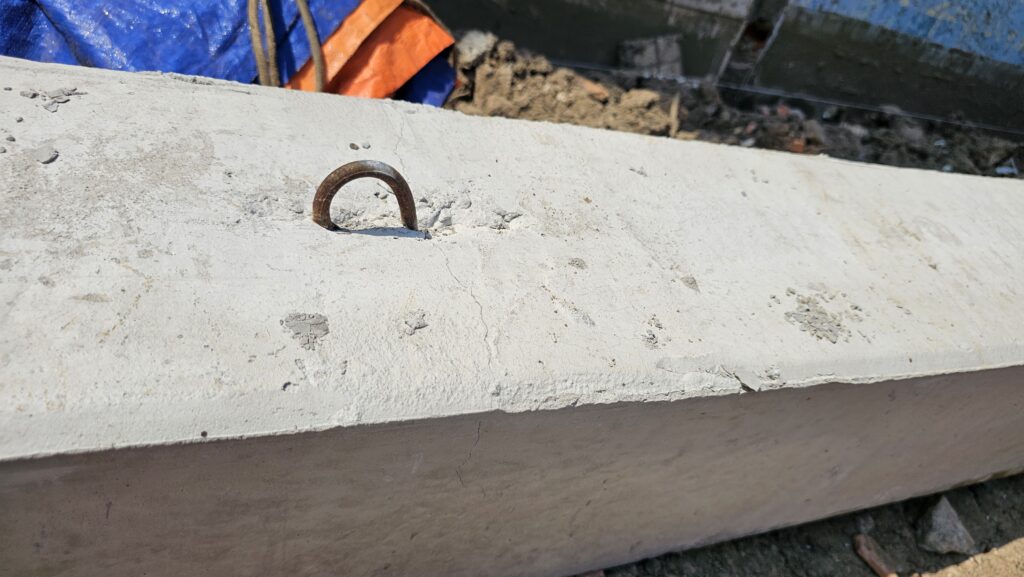

Kiểm tra bề mặt bê tông

Khi kiểm tra cọc, cần quan sát toàn bộ bề mặt để phát hiện các dấu hiệu bất thường. Một số khuyết tật thường gặp gồm:

• Bê tông bị rỗ tổ ong.
• Bề mặt bê tông không đặc chắc.
• Sứt góc hoặc sứt cạnh lớn.
• Bong tróc lớp bê tông.
• Xuất hiện các đường nứt.
• Có dấu hiệu phân tầng hoặc khuyết tật cục bộ.

Theo TCVN 9394:2012, cọc bê tông cốt thép có những giới hạn về sai lệch kích thước và khuyết tật; tiêu chuẩn cũng nêu không được sử dụng đoạn cọc có vết nứt rộng hơn 0,2 mm và có quy định đối với các khuyết tật như lẹm, sứt góc và rỗ tổ ong.

Vì vậy, cọc ép đạt chất lượng không nên chỉ được đánh giá bằng mắt theo tiêu chí “nhìn tương đối đẹp”, mà cần đối chiếu với yêu cầu kỹ thuật và hồ sơ thiết kế.

Kiểm tra các vết nứt trên thân cọc

Nứt là một trong những dấu hiệu cần đặc biệt lưu ý khi kiểm tra chất lượng bê tông cọc ép. Có thể gặp:

• Nứt dọc thân cọc.
• Nứt ngang thân cọc.
• Nứt tại khu vực đầu cọc.
• Nứt kết hợp với tình trạng bê tông bị bong hoặc sứt mẻ.

Nếu phát hiện cọc có vết nứt hoặc khuyết tật nghiêm trọng, không nên tự ý đưa vào thi công chỉ vì muốn đảm bảo đủ số lượng cọc. Cần đánh giá nguyên nhân, mức độ khuyết tật và đối chiếu với yêu cầu nghiệm thu trước khi quyết định sử dụng.

Kiểm tra mác bê tông cọc ép

Bên cạnh hình thức bên ngoài, kiểm tra mác bê tông cọc ép là nội dung quan trọng để đánh giá khả năng đáp ứng yêu cầu thiết kế của cọc. Mác bê tông thường được hiểu thông qua yêu cầu về cường độ chịu nén của bê tông. Trong hồ sơ thiết kế và hồ sơ kỹ thuật, cấp độ hoặc mác bê tông của cọc phải được xác định rõ.

Không nên chỉ nhìn bằng mắt để đánh giá mác bê tông

Một sai lầm thường gặp là đánh giá chất lượng bê tông dựa hoàn toàn vào màu sắc hoặc độ nhẵn của bề mặt cọc. Bề mặt bê tông đẹp không có nghĩa chắc chắn rằng bê tông đạt đúng cường độ thiết kế. Ngược lại, một số khuyết tật nhìn thấy bằng mắt có thể là dấu hiệu cảnh báo cần kiểm tra sâu hơn.

Do đó, kiểm tra chất lượng bê tông cọc ép cần kết hợp giữa:

• Kiểm tra hồ sơ vật liệu.
• Kiểm tra kết quả thí nghiệm mẫu bê tông.
• Kiểm tra hình thức cọc.
• Kiểm tra cường độ khi cần thiết.
• Đối chiếu với yêu cầu thiết kế và nghiệm thu.

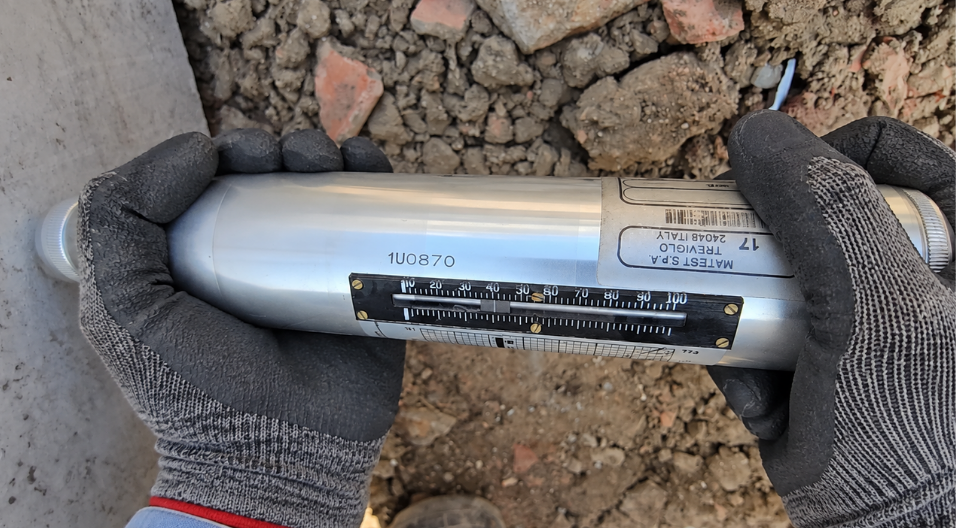

Kiểm tra bê tông cọc bằng súng bật nẩy

Một phương pháp kiểm tra không phá hủy thường được sử dụng để đánh giá cường độ bê tông là súng bật nẩy. Thiết bị này cho phép xác định trị số bật nẩy trên bề mặt bê tông, từ đó sử dụng mối quan hệ thực nghiệm để đánh giá cường độ nén.

Súng bật nẩy hoạt động như thế nào?

Nguyên lý của phương pháp là sử dụng năng lượng va đập của búa lên bề mặt bê tông và ghi nhận trị số bật nẩy. Từ kết quả đo, có thể đánh giá tương đối về cường độ và độ đồng nhất của bê tông theo phương pháp quy định.

Tuy nhiên, đây không phải là phương pháp có thể sử dụng một cách tùy tiện để kết luận rằng mọi cây cọc đều đạt hoặc không đạt mác thiết kế. Vì vậy, khi thực hiện kiểm tra chất lượng bê tông cọc ép bằng súng bật nẩy, người kiểm tra cần lựa chọn vị trí đo phù hợp và tuân thủ phương pháp kỹ thuật.

Nên đo tại nhiều vị trí

Để đánh giá tính đồng đều, việc đo nên được thực hiện tại nhiều vị trí phù hợp trên thân cọc thay vì chỉ đo một điểm duy nhất. Có thể bố trí các điểm đo tại nhiều khu vực khác nhau của cọc, đồng thời tránh các vị trí:

• Góc cạnh.
• Khu vực bị sứt mẻ.
• Khu vực có khuyết tật rõ ràng.
• Bề mặt không đại diện cho chất lượng bê tông chung.

Kết quả giữa các vị trí cũng cần được xem xét để phát hiện sự chênh lệch bất thường.

Khi nào cần loại bỏ cọc?

Mục tiêu của kiểm tra cọc ép không phải là tìm mọi lý do để loại bỏ cọc mà là phát hiện những cọc không đáp ứng yêu cầu kỹ thuật trước khi chúng được đưa vào công trình.

Một số trường hợp cần đặc biệt lưu ý gồm:

Cọc có vết nứt rõ ràng

Cọc có vết nứt cần được đánh giá trước khi sử dụng. Không nên bỏ qua chỉ vì vết nứt nhìn có vẻ nhỏ.

Cọc bị rỗ bê tông nghiêm trọng

Rỗ tổ ong làm giảm tính đồng nhất và có thể ảnh hưởng đến chất lượng tiết diện cọc.

Cọc bị sứt mẻ lớn

Những vị trí bê tông bị sứt mẻ nhiều có thể ảnh hưởng đến tiết diện và khả năng làm việc của cọc.

Cường độ bê tông không đáp ứng yêu cầu

Nếu kết quả kiểm tra cho thấy cường độ bê tông không đáp ứng yêu cầu thiết kế thì cần có đánh giá kỹ thuật trước khi quyết định sử dụng.

Sai lệch kích thước vượt giới hạn

Ngoài bê tông, hình học của cọc cũng cần được kiểm tra.

Chủ đầu tư cần lưu ý gì khi kiểm tra cọc ép?

Đối với chủ đầu tư, không nhất thiết phải trực tiếp thực hiện tất cả các phép thử kỹ thuật. Điều quan trọng là phải yêu cầu đơn vị thi công và tư vấn giám sát cung cấp đầy đủ hồ sơ liên quan.

Một số nội dung nên kiểm tra gồm:

Thứ nhất, xác định rõ loại cọc, kích thước và yêu cầu bê tông theo thiết kế.

Thứ hai, kiểm tra tình trạng cọc trước khi đưa vào công trường.

Thứ ba, yêu cầu cung cấp hồ sơ chất lượng, chứng chỉ và kết quả thí nghiệm liên quan.

Thứ tư, kiểm tra các cọc có dấu hiệu nứt, rỗ hoặc sứt mẻ bất thường.

Thứ năm, khi cần đánh giá cường độ bê tông tại hiện trường, cần lựa chọn phương pháp kiểm tra phù hợp và người có chuyên môn thực hiện.

Thứ sáu, không nên chỉ dựa vào một chỉ số riêng lẻ để kết luận chất lượng toàn bộ hệ cọc.

Kiểm tra chất lượng bê tông cọc ép là một bước quan trọng trong quá trình kiểm soát chất lượng phần móng. Việc kiểm tra nên được thực hiện trước khi ép nhằm phát hiện sớm những cây cọc có khuyết tật hoặc không đáp ứng yêu cầu kỹ thuật.

Một quy trình kiểm tra hợp lý cần kết hợp giữa kiểm tra hình thức cọc, kiểm tra hồ sơ vật liệu, kiểm tra kết quả thí nghiệm và đánh giá cường độ bê tông khi cần thiết.

Trong đó, kiểm tra mác bê tông cọc ép không nên chỉ dựa vào cảm quan. Súng bật nẩy có thể được sử dụng như một phương pháp kiểm tra không phá hủy trong phạm vi và điều kiện phù hợp theo tiêu chuẩn.

Quan trọng nhất, cọc ép đạt chất lượng phải được đánh giá dựa trên yêu cầu thiết kế, tiêu chuẩn áp dụng và hồ sơ kiểm soát chất lượng chứ không đơn thuần dựa vào số lượng cọc đã ép.
