Mực mẹo trong xây dựng giúp kiểm soát thi công nhà phố

Trong thi công nhà phố, những sai lệch rất nhỏ ở giai đoạn đầu có thể trở thành vấn đề lớn khi công trình bước sang các tầng tiếp theo. Một cột đặt lệch vị trí, một sàn sai cao độ hay một đường ranh xác định không chính xác đều có thể ảnh hưởng đến kết cấu, kiến trúc, hoàn thiện và thậm chí cả thủ tục hoàn công.

Đó là lý do mực mẹo trong xây dựng đóng vai trò quan trọng trong quá trình triển khai công trình.

Hiểu đơn giản, mực mẹo trong xây dựng là hệ thống các dấu mốc được thiết lập tại công trường để người thi công có cơ sở xác định vị trí, tim trục, cao độ và ranh giới xây dựng theo đúng hồ sơ thiết kế.

Đối với nhà phố, có 4 nhóm mực mẹo quan trọng cần được thiết lập và kiểm soát gồm mực tim trục theo phương đứng, mực tim trục dưới sàn, mực hoàn thiện cao độ 1m và mực ranh nhà hàng xóm. Việc hiểu đúng và sử dụng đúng các loại mực này giúp hạn chế sai lệch trong quá trình thi công, đồng thời tạo cơ sở thuận lợi cho công tác kiểm tra và hoàn thiện công trình.

Mực mẹo trong xây dựng là gì và vì sao quan trọng?

Trong thực tế thi công, không thể chỉ dựa vào kích thước trên bản vẽ rồi tiến hành xây dựng một cách riêng lẻ ở từng tầng. Công trình cần có một hệ thống mốc chuẩn để các đội thi công có thể dựa vào đó triển khai công việc thống nhất.

Mực mẹo trong xây dựng chính là một trong những cơ sở quan trọng để thực hiện công việc này.

Hệ thống mực có thể giúp xác định:

• Tim trục của công trình.
• Vị trí cột, dầm và tường.
• Vị trí cầu thang.
• Vị trí thang máy, giếng trời.
• Cao độ sàn.
• Cao độ cửa.
• Cao độ cầu thang.
• Cao độ trần.
• Cao độ hoàn thiện.
• Ranh giới xây dựng với nhà bên cạnh.

Nếu mực mẹo trong xây dựng được thiết lập chính xác ngay từ đầu và được duy trì trong suốt quá trình thi công, các hạng mục sẽ có cơ sở để liên kết với nhau. Ngược lại, nếu mốc bị sai hoặc bị mất dấu, sai lệch có thể tiếp tục được truyền từ tầng này sang tầng khác.

Đặc biệt với nhà phố có diện tích nhỏ, các khoảng cách và ranh giới thường rất sát nhau. Vì vậy, việc kiểm soát mực mẹo trong xây dựng nhà phố càng cần được thực hiện cẩn thận.

4 loại mực mẹo trong xây dựng nhà phố cần biết

Mực tim trục theo phương đứng

Mực tim trục theo phương đứng là loại mực được sử dụng để chuyển hệ tim trục từ tầng dưới lên các tầng phía trên. Đây là một trong những loại mực mẹo trong xây dựng quan trọng nhất vì nó tạo cơ sở để định vị hệ trục của toàn bộ công trình.

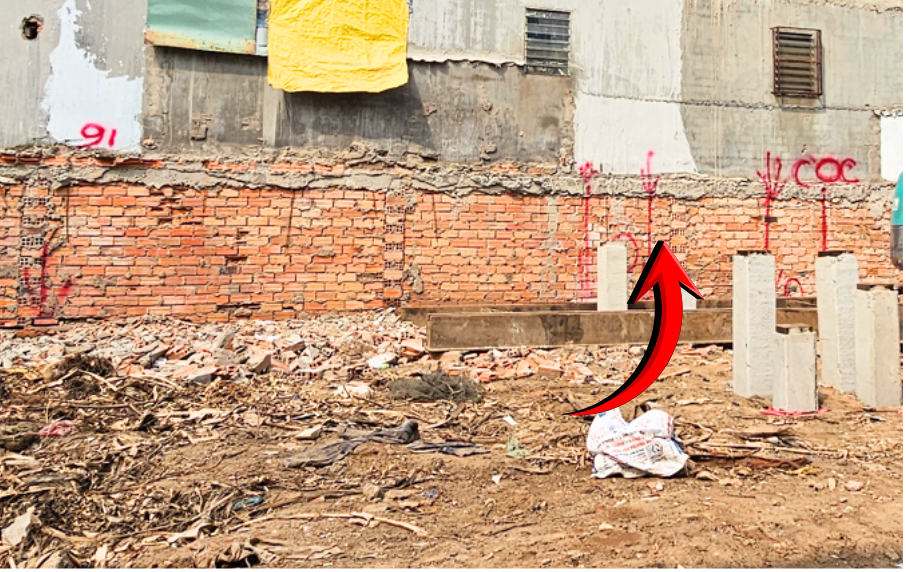

Cách lấy mực tim trục đứng

Mực tim trục đứng được xác định ngay từ giai đoạn thi công móng dựa trên bản vẽ thiết kế kiến trúc đã được chủ nhà phê duyệt. Sau khi hệ trục ban đầu được xác định, mực sẽ được chuyển theo phương đứng lên các tầng tiếp theo.

Trong thực tế, mực tim trục đứng thường được gửi:

• Trên tường nhà liền kề.
• Trên mặt hông cột.
• Trên mặt hông dầm.
• Hoặc tại vị trí phù hợp để thuận tiện cho việc kiểm tra và chuyển mực.

Điều quan trọng là mực phải được bảo vệ để không bị mất dấu trong suốt quá trình thi công. Nếu mực tim trục bị mất hoặc bị dịch chuyển, các tầng phía trên có thể không còn cùng một hệ trục với tầng bên dưới.

Mục đích sử dụng

Mực tim trục đứng giúp:

• Kiểm soát hệ trục công trình.
• Xác định vị trí cột.
• Xác định vị trí tường.
• Kiểm soát vị trí dầm.
• Chuyển trục giữa các tầng.
• Hạn chế sai lệch vị trí cấu kiện.

Vì vậy, khi nói đến mực mẹo trong xây dựng, mực tim trục đứng luôn là một trong những mốc đầu tiên cần được kiểm soát.

Mực tim trục dưới sàn

Sau khi hệ tim trục đứng được xác định, cần chuyển mực xuống sàn của từng tầng để tiếp tục triển khai công việc. Đây chính là mực tim trục dưới sàn.

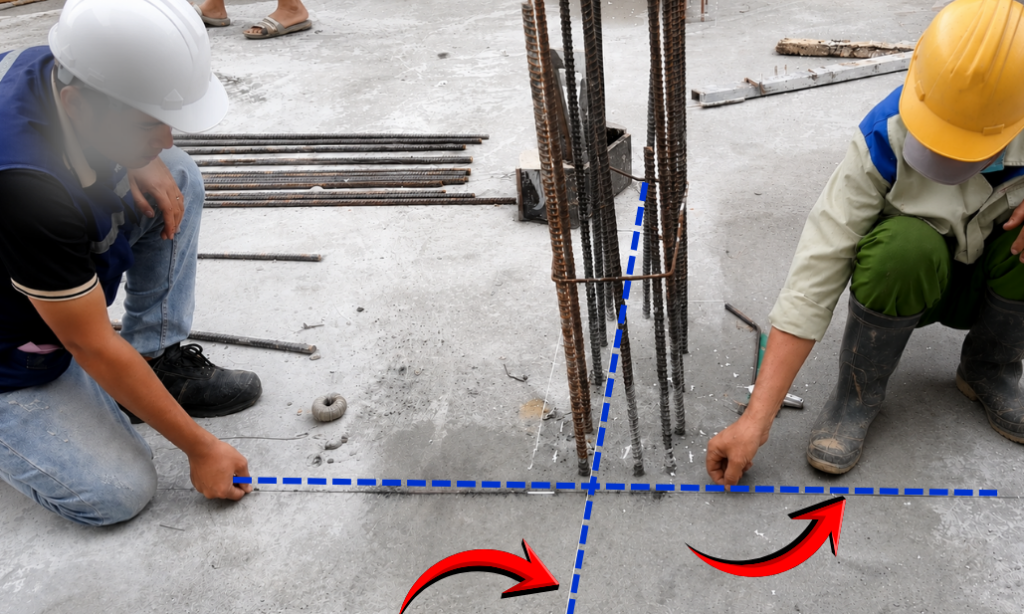

Cách lấy mực tim trục dưới sàn

Đối với các tầng từ tầng 2 trở lên, người thi công căn cứ vào mực tim trục đứng đã được gửi trên tường hàng xóm hoặc mặt hông cột, mặt hông dầm để chuyển mực xuống sàn. Mục tiêu là xác định chính xác hệ tim trục trên bề mặt sàn mới đổ bê tông.

Thông thường, mực này được thực hiện sau khoảng thời gian nhất định kể từ khi đổ bê tông sàn, khi bề mặt sàn đã đủ ổn định để đánh dấu.

Mục đích sử dụng

Mực tim trục dưới sàn được sử dụng để:

• Xác định vị trí các trục của tầng đang thi công.
• Định vị dầm.
• Định vị cầu thang.
• Định vị thang máy.
• Định vị giếng trời.
• Định vị tường.
• Kiểm soát vị trí các hạng mục trong giai đoạn hoàn thiện.

Có thể thấy, nếu mực tim trục xây dựng không chính xác, rất nhiều hạng mục khác cũng có nguy cơ sai theo. Đặc biệt, đây là loại mực mẹo trong xây dựng ảnh hưởng trực tiếp đến độ chính xác của mặt bằng công trình.

Mực hoàn thiện cao độ 1m

Bên cạnh tim trục, cao độ là yếu tố không thể bỏ qua trong quá trình thi công nhà phố. Mực hoàn thiện cao độ 1m là mốc được thiết lập để kiểm soát cao độ hoàn thiện của nhiều hạng mục trong công trình.

Cách lấy mực cao độ 1m

Sau khi hoàn tất công tác đổ bê tông cột, người thi công tiến hành xác định mực hoàn thiện cao độ 1m trên cột hoặc tường. Điểm quan trọng cần lưu ý là đây là mực +1m hoàn thiện, không phải mực +1m thô.

Sau khi xác định, mực cần được chuyển đến các vị trí cần thiết để sử dụng trong những công việc tiếp theo.

Mục đích sử dụng

Mực cao độ trong xây dựng được sử dụng để:

• Đóng coppha cột, dầm và sàn đúng cao độ.
• Kiểm soát cao độ cửa.
• Kiểm soát cao độ cầu thang.
• Kiểm soát cao độ trần.
• Kiểm soát cao độ lát gạch.
• Kiểm tra cao độ hoàn thiện của các khu vực.

Ví dụ, khi thi công cầu thang, nếu cao độ sàn ban đầu bị xác định sai, số bậc và chiều cao bậc có thể bị ảnh hưởng. Tương tự, nếu không kiểm soát tốt cao độ lát gạch, nền giữa các khu vực có thể xuất hiện chênh lệch không mong muốn. Do đó, mực mẹo trong xây dựng không chỉ liên quan đến vị trí mà còn trực tiếp liên quan đến cao độ hoàn thiện của công trình.

Mực ranh nhà hàng xóm

Đây là loại mực đặc biệt quan trọng đối với nhà phố. Nếu các loại mực tim trục và mực cao độ chủ yếu phục vụ việc định vị công trình, thì mực ranh nhà hàng xóm còn liên quan trực tiếp đến giới hạn xây dựng và nguy cơ tranh chấp trong quá trình thi công.

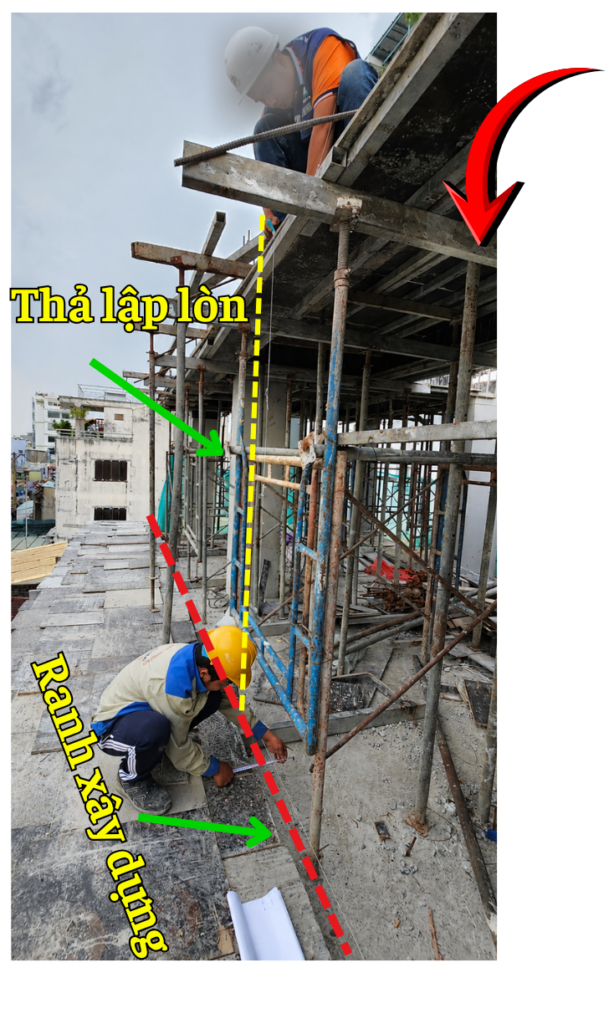

Cách xác định mực ranh

Khi công trình có nhà hàng xóm, ranh xây dựng ở tầng trệt cần được xác định rõ. Từ mốc ranh ban đầu, có thể thiết lập và chuyển mực theo phương đứng bằng dây dọi hoặc máy laser tùy điều kiện thực tế.

Từ đó, mực ranh được chuyển lên các tầng tiếp theo để kiểm soát phạm vi thi công. Trong trường hợp không có nhà hàng xóm bên cạnh, việc kiểm soát ranh vẫn cần được thực hiện dựa trên mốc ranh xây dựng đã xác định ở tầng trệt.

Mục đích sử dụng

Mực ranh nhà hàng xóm giúp:

• Kiểm soát thi công không lấn ranh.
• Tránh ảnh hưởng đến công trình kế bên.
• Kiểm soát vị trí coppha và kết cấu.
• Hạn chế tranh chấp với nhà hàng xóm.
• Tạo cơ sở thuận lợi cho công tác hoàn công.

Trong hệ thống 4 loại mực mẹo, đây là loại mực có ý nghĩa pháp lý và thực tế rất rõ ràng. Đặc biệt, với những khu đất có kích thước nhỏ hoặc hai bên đều đã có nhà, việc kiểm soát ranh càng phải được thực hiện chặt chẽ.

Việt Kiến Trúc cũng đã có nội dung riêng về xác định ranh lộ giới ranh đất ranh xây dựng, giúp chủ đầu tư hiểu rõ hơn về các khái niệm thường bị nhầm lẫn trước khi xây nhà.

Mục đích của việc kiểm soát mực mẹo khi thi công

Không phải ngẫu nhiên mực mẹo trong xây dựng được thiết lập ngay từ những giai đoạn đầu của công trình. Mỗi loại mực đảm nhận một nhiệm vụ khác nhau nhưng cùng hướng đến mục tiêu chung là kiểm soát công trình theo đúng thiết kế.

Kiểm soát vị trí và hệ trục công trình

Mực tim trục đứng và mực tim trục dưới sàn giúp người thi công xác định vị trí các cấu kiện. Nhờ đó, cột, tường, dầm, cầu thang và các hạng mục khác có cơ sở để triển khai đúng vị trí. Nếu thiếu hệ mực này, người thi công có thể phải đo đạc lại nhiều lần, làm tăng nguy cơ sai số.

Kiểm soát cao độ hoàn thiện

Mực hoàn thiện +1m giúp các đội thi công có chung một mốc cao độ để kiểm tra. Từ một mốc chuẩn, nhiều hạng mục khác nhau có thể được triển khai đồng bộ. Điều này đặc biệt quan trọng đối với:

• Sàn.
• Cửa.
• Cầu thang.
• Trần.
• Nền nhà.
• Khu vực lát gạch.

Kiểm soát ranh xây dựng

Mực ranh giúp xác định giới hạn mà công trình được phép triển khai. Với nhà phố, chỉ một sai lệch nhỏ cũng có thể gây ảnh hưởng đến khoảng cách với nhà kế bên hoặc phạm vi xây dựng. Vì vậy, mực mẹo trong xây dựng nhà phố cần được kiểm soát không chỉ về kỹ thuật mà còn về phạm vi pháp lý.

Theo Luật sửa đổi, bổ sung một số điều của Luật Xây dựng, quy định về giấy phép xây dựng và quản lý hoạt động xây dựng được pháp luật quy định cụ thể. Chủ đầu tư nên kiểm tra hồ sơ pháp lý và giấy phép của công trình trước khi triển khai.

Những sai sót thường gặp khi lấy mực mẹo

Không xác định mực từ đầu

Một sai lầm thường gặp là bắt đầu thi công mà chưa thiết lập đầy đủ hệ mốc. Khi đó, mỗi đội thi công có thể sử dụng một cách đo khác nhau, dẫn đến sự thiếu thống nhất.

Mất dấu mực trong quá trình thi công

Mực đã xác định nhưng không được bảo vệ có thể bị che phủ, bong tróc hoặc mất dấu trong quá trình xây dựng. Khi đó, việc lấy lại mực có thể phát sinh sai số. Vì vậy, các mốc quan trọng cần được đặt ở vị trí dễ kiểm soát và hạn chế tác động trong quá trình thi công.

Lấy sai cao độ hoàn thiện

Một lỗi khác là nhầm giữa mực cao độ thô và mực hoàn thiện. Đặc biệt, mực +1m hoàn thiện phải được xác định dựa trên cao độ hoàn thiện đã tính đến các lớp hoàn thiện cần thiết.

Nếu xác định sai, các hạng mục như cửa, cầu thang, nền và trần đều có thể bị ảnh hưởng.

Không kiểm soát ranh xây dựng

Ranh xây dựng là vấn đề không nên xử lý theo cảm tính. Việc xác định ranh cần căn cứ vào hồ sơ và mốc thực tế của khu đất. Đối với các công trình sát nhà hàng xóm, việc kiểm soát ranh càng cần được thực hiện thường xuyên.

Vì sao cần kiểm soát mực mẹo xuyên suốt công trình?

Một công trình nhà phố không được thi công trong một lần duy nhất. Công việc được chia thành nhiều giai đoạn từ móng, kết cấu, xây tường cho đến hoàn thiện. Mỗi giai đoạn lại có những đội thi công và yêu cầu kỹ thuật khác nhau.

Do đó, nếu không duy trì hệ thống mực mẹo xây dựng, các sai lệch có thể tích lũy theo thời gian.

Ví dụ:

Sai tim trục → sai vị trí cột → sai vị trí tường → ảnh hưởng nội thất và hoàn thiện.

Hoặc:

Sai cao độ → sai sàn → sai cầu thang → sai cửa và các hạng mục hoàn thiện.

Một sai lệch nhỏ ban đầu có thể không dễ nhận ra nhưng sẽ trở nên rõ ràng khi nhiều hạng mục được triển khai. Đó là lý do kiểm soát mực mẹo trong xây dựng cần được thực hiện liên tục thay vì chỉ kiểm tra một lần.

Đối với một công trình nhà phố, thiết kế đẹp chỉ là bước khởi đầu. Hồ sơ thiết kế cần được chuyển hóa chính xác thành công trình thực tế thông qua quá trình thi công có kiểm soát.

Việt Kiến Trúc cung cấp giải pháp từ thiết kế kiến trúc, xây dựng phần thô đến thi công hoàn thiện, hướng đến sự đồng bộ giữa bản vẽ và thực tế.

Trong quá trình thi công, việc kiểm soát mực mẹo trong xây dựng, tim trục, cao độ, ranh xây dựng và các mốc kỹ thuật là những nội dung cần được quan tâm ngay từ đầu. Chủ đầu tư cũng nên lựa chọn đơn vị thi công có quy trình kiểm soát rõ ràng, hồ sơ kỹ thuật đầy đủ và khả năng phối hợp giữa thiết kế với thi công.
