Bố trí thép dầm đúng chuẩn: Nguyên tắc và lưu ý khi thi công

Trong kết cấu bê tông cốt thép, bố trí thép dầm là một trong những công việc có ảnh hưởng trực tiếp đến khả năng chịu lực, độ ổn định và tuổi thọ của công trình. Dầm không chỉ cần đủ số lượng thép theo thiết kế mà còn phải được bố trí đúng vị trí, đúng chiều dài neo nối, đúng khoảng cách và đúng vùng chịu lực.

Trên thực tế, một số sai sót trong quá trình bố trí thép dầm rất khó nhận biết sau khi bê tông đã được đổ. Những lỗi như nối thép sai vị trí, chiều dài neo không đủ, đặt thép tăng cường sai vùng chịu lực hoặc khoảng cách giữa các lớp thép không đảm bảo đều có thể ảnh hưởng đến khả năng làm việc của kết cấu.

Vì vậy, hiểu rõ nguyên tắc bố trí thép dầm sẽ giúp chủ đầu tư, kỹ sư và đội ngũ thi công kiểm soát tốt chất lượng trước khi tiến hành nghiệm thu và đổ bê tông.

Vì sao bố trí thép dầm đúng kỹ thuật lại quan trọng?

Dầm là bộ phận kết cấu có nhiệm vụ tiếp nhận tải trọng từ sàn, tường và các bộ phận phía trên, sau đó truyền tải trọng về cột, tường chịu lực và móng. Trong quá trình làm việc, dầm chịu nhiều dạng tác động khác nhau, trong đó đáng chú ý là mô men uốn và lực cắt.

Chính vì vậy, việc bố trí thép dầm không thể thực hiện một cách tùy ý. Một dầm có thể sử dụng đúng chủng loại và số lượng cốt thép nhưng nếu thép được đặt sai vị trí thì hiệu quả chịu lực vẫn có thể không đạt như yêu cầu thiết kế.

Một số lỗi thường gặp khi bố trí thép dầm gồm:

• Nối thép tại vị trí không phù hợp.
• Chiều dài nối hoặc chiều dài neo không đủ.
• Thép lớp trên và lớp dưới đặt sai vị trí.
• Thép tăng cường không nằm đúng vùng chịu lực.
• Khoảng cách giữa các lớp thép không đảm bảo.
• Thép đai bố trí không đúng bước theo thiết kế.
• Thiếu cục kê khiến lớp bê tông bảo vệ không đảm bảo.
• Bố trí thép tại vị trí giao dầm, cột và dầm không đúng yêu cầu.

Những sai sót này có thể không biểu hiện ngay trong thời điểm thi công. Tuy nhiên, trong quá trình công trình chịu tải, chúng có thể làm giảm hiệu quả làm việc của dầm và làm tăng nguy cơ xuất hiện các dạng nứt kết cấu.

Do đó, bố trí thép dầm đúng kỹ thuật cần được kiểm tra cẩn thận trước khi nghiệm thu cốt thép.

Nguyên tắc bố trí thép dầm cần biết

Để hệ thống cốt thép làm việc hiệu quả, quá trình bố trí thép dầm cần tuân thủ các nguyên tắc cơ bản về vị trí nối thép, neo thép, thép tăng cường, khoảng cách giữa các lớp thép và thép đai.

Nối thép và neo thép đúng quy định

Một trong những nội dung quan trọng nhất của bố trí thép dầm là xác định đúng vị trí nối và neo cốt thép.

Khi nối thép dầm cần đảm bảo:

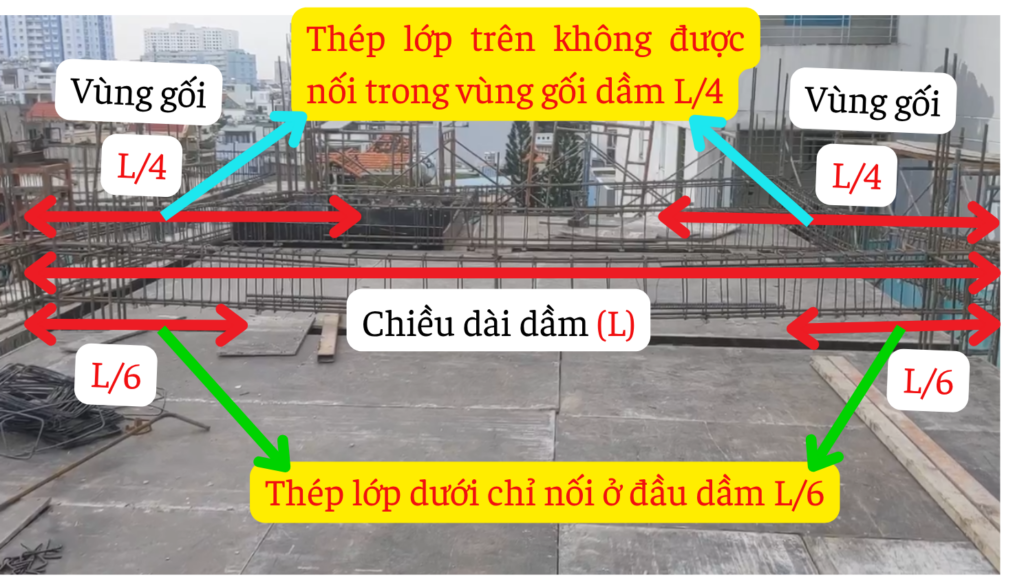

• Chiều dài nối thép tối thiểu 35d, trong đó d là đường kính thanh thép.
• Thép lớp trên không bố trí mối nối trong vùng gối L/4.
• Thép lớp dưới chỉ nối ở khu vực đầu dầm khoảng L/6.
• Tại một mặt cắt, số thanh thép được nối không quá 50% số thanh thép.

Việc lựa chọn vị trí nối thép rất quan trọng bởi các khu vực khác nhau trên dầm có trạng thái chịu lực khác nhau.

Nếu bố trí mối nối không đúng vị trí, khả năng truyền lực giữa các thanh cốt thép có thể bị ảnh hưởng. Vì vậy, khi thi công thép dầm, vị trí nối phải được đối chiếu với bản vẽ kết cấu trước khi thực hiện.

Chiều dài nối thép dầm

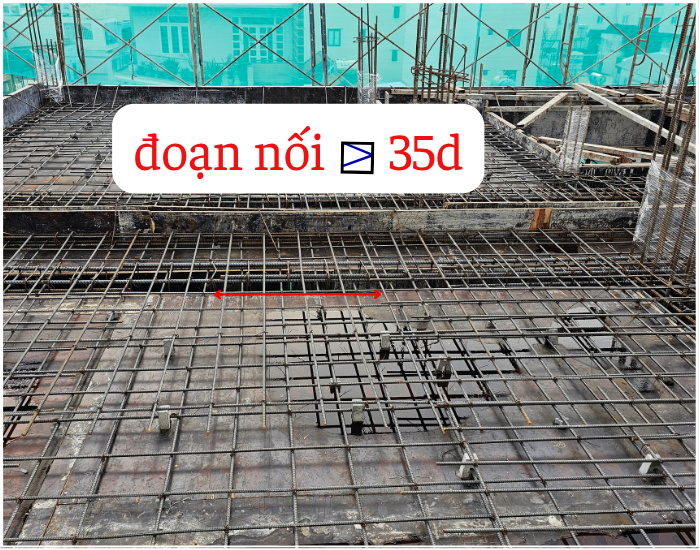

Chiều dài nối là khoảng chiều dài mà hai thanh thép chồng lên nhau để đảm bảo khả năng truyền lực.

Trong nội dung hướng dẫn, chiều dài nối tối thiểu được thể hiện là 35d. Tuy nhiên, khi thi công thực tế cần tuân thủ hồ sơ thiết kế kết cấu và tiêu chuẩn áp dụng cho từng công trình. Không nên tự ý rút ngắn chiều dài nối thép để tiết kiệm vật liệu hoặc thuận tiện cho thi công.

Bố trí thép tăng cường dầm đúng vùng chịu lực

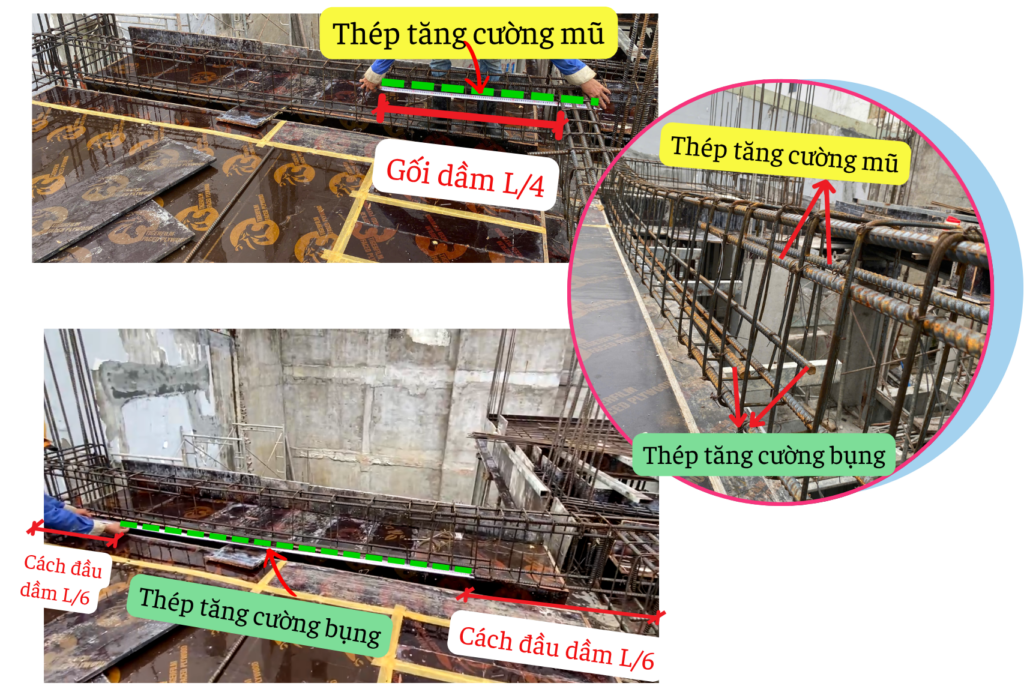

Thép tăng cường dầm được sử dụng nhằm tăng khả năng chịu lực tại những khu vực quan trọng của dầm. Đây là một nội dung đặc biệt quan trọng trong bố trí thép dầm, bởi mỗi vị trí trên dầm có thể chịu tác động khác nhau.

Thép tăng cường mũ

Thép tăng cường mũ thường được bố trí tại khu vực gần gối dầm, nơi cần tăng cường khả năng chịu lực theo yêu cầu thiết kế. Thép tăng cường mũ được bố trí trong phạm vi L/4 tính từ đầu dầm.

Có thể hiểu đơn giản: Chiều dài dầm = L → Khu vực gối dầm được xác định trong phạm vi khoảng L/4 theo hướng dẫn bố trí. Việc đặt thép tăng cường đúng khu vực giúp cốt thép phát huy hiệu quả theo yêu cầu của thiết kế kết cấu.

Thép tăng cường bụng

Bên cạnh thép tăng cường mũ, thép tăng cường dầm còn có thể được bố trí tại vùng bụng dầm. Theo nội dung hướng dẫn, thép tăng cường bụng được bố trí cách mỗi đầu dầm khoảng L/6 chiều dài dầm.

Mục đích là tăng khả năng chịu lực cho khu vực cần thiết và giúp hệ thống cốt thép dầm làm việc ổn định hơn. Khi bố trí thép dầm, cần tránh tình trạng thép tăng cường được đặt theo cảm tính hoặc thay đổi vị trí so với bản vẽ kết cấu.

Đảm bảo khoảng cách giữa các lớp thép

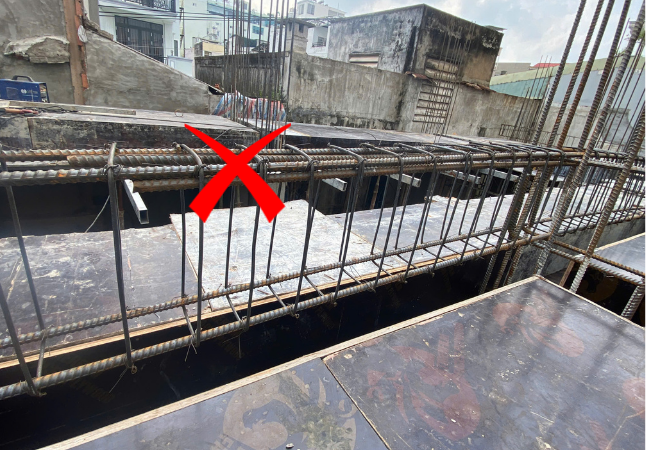

Khoảng cách giữa các lớp cốt thép cũng là yếu tố cần được kiểm soát trong bố trí thép dầm. Nếu các lớp thép đặt quá sát nhau, bê tông có thể khó lọt qua và bao quanh cốt thép trong quá trình đổ, đầm bê tông. Ngược lại, nếu khoảng cách bố trí không phù hợp với thiết kế, vị trí làm việc của cốt thép cũng có thể bị thay đổi.

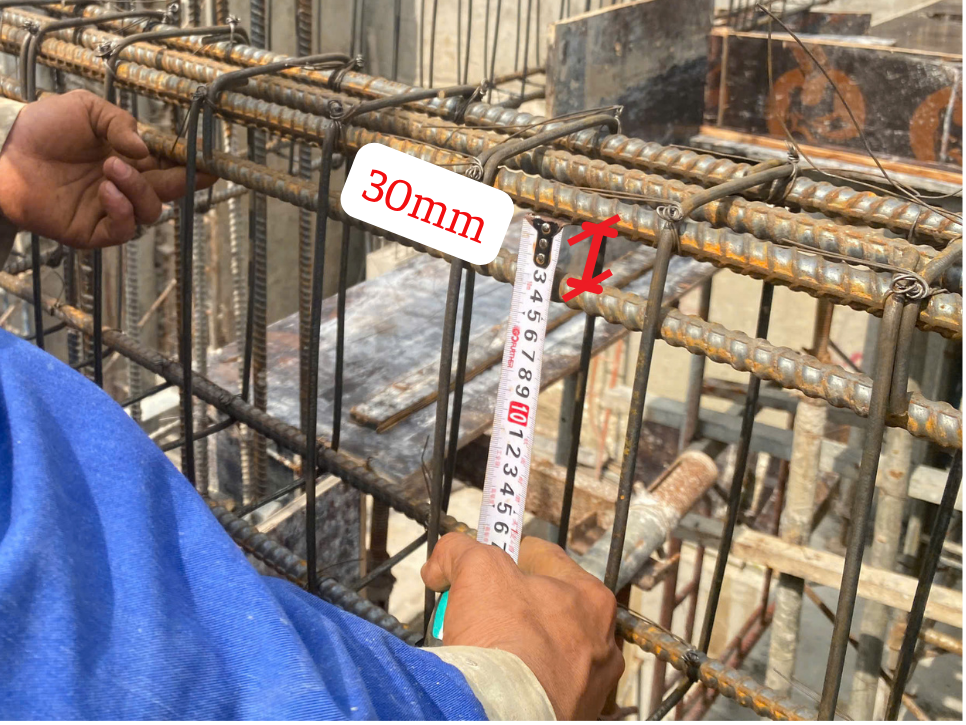

• Khoảng cách giữa thép chủ và thép tăng cường khoảng 30 mm.

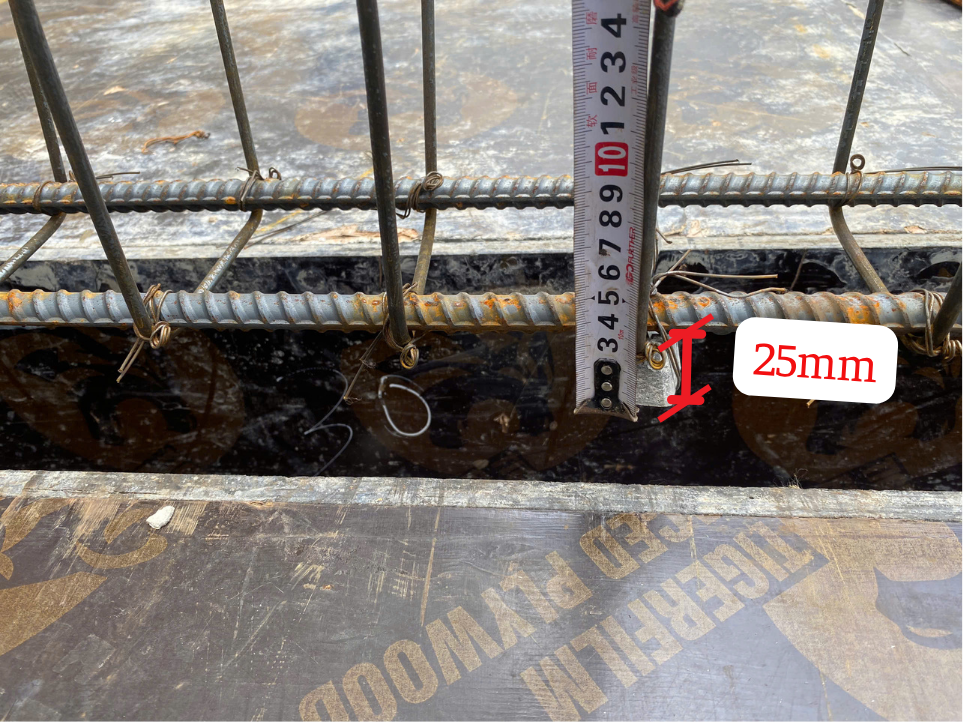

• Sử dụng cục kê chuyên dụng 25 mm để đảm bảo lớp bê tông bảo vệ.

Cục kê có vai trò giữ cốt thép đúng vị trí trong quá trình lắp dựng và đổ bê tông.

Vì sao phải sử dụng cục kê?

Trong quá trình thi công, hệ thống thép dầm có thể bị xê dịch do công nhân đi lại, lắp đặt thép hoặc quá trình đổ bê tông. Nếu không có cục kê phù hợp, cốt thép có thể bị dịch chuyển khỏi vị trí thiết kế, dẫn đến lớp bê tông bảo vệ không đảm bảo. Vì vậy, bố trí thép dầm không chỉ là đặt thép đúng vị trí mà còn phải có biện pháp giữ ổn định hệ thống cốt thép trong suốt quá trình thi công.

Bố trí thép đai đúng theo thiết kế

Một nội dung quan trọng khác trong bố trí thép dầm là thép đai. Thép đai có vai trò quan trọng trong việc chịu lực cắt, giữ ổn định hệ thống thép dọc và góp phần tạo thành khung cốt thép dầm. Nếu thép đai được bố trí không đúng, đặc biệt tại những khu vực có lực cắt lớn, kết cấu dầm có thể bị ảnh hưởng.

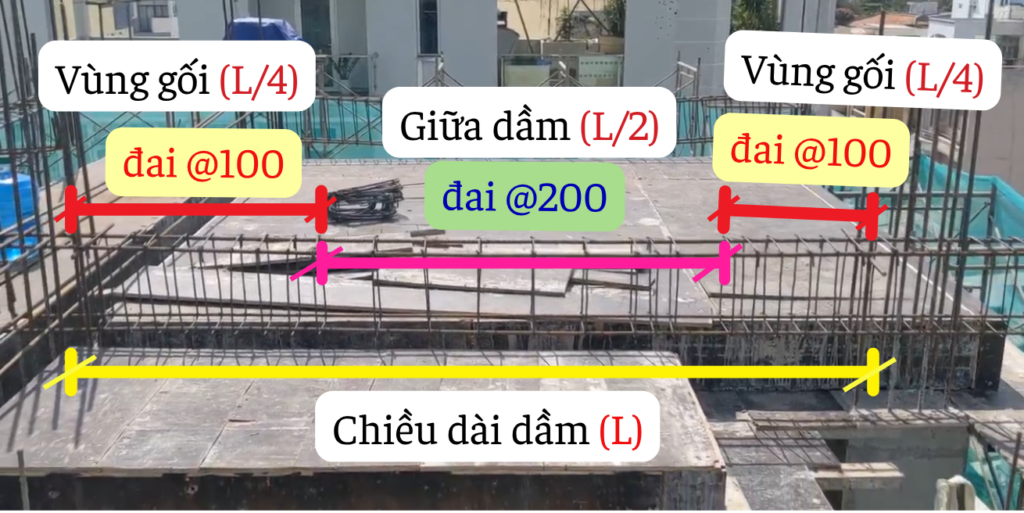

Thép đai tại vùng gối dầm

Tại hai đầu gối dầm là khu vực lực cắt tập trung lớn, cần bố trí cốt đai với khoảng cách: đai @100 mm.

Việc bố trí thép đai dày hơn ở vùng này nhằm đáp ứng yêu cầu chịu lực theo thiết kế. Do đó, khi thi công thép dầm, không nên áp dụng một khoảng cách thép đai giống nhau cho toàn bộ chiều dài dầm nếu bản vẽ kết cấu yêu cầu các vùng có bước đai khác nhau.

Thép đai tại giữa dầm

Tại khu vực giữa dầm, theo nội dung hướng dẫn, thép đai có thể được bố trí với khoảng cách: đai @200 mm.

So với vùng gối, khu vực giữa dầm có yêu cầu bố trí khác theo trạng thái chịu lực. Điều này cho thấy bố trí thép dầm phải dựa trên bản vẽ kết cấu và vị trí chịu lực cụ thể, thay vì áp dụng một quy cách duy nhất cho toàn bộ dầm.

Bố trí thép tại vị trí giao nhau giữa hai dầm

Vị trí giao nhau giữa các dầm là khu vực cần đặc biệt chú ý khi bố trí thép dầm. Tại đây, lực có thể tập trung lớn và hệ thống cốt thép của các cấu kiện giao nhau thường phức tạp hơn so với đoạn dầm thông thường.

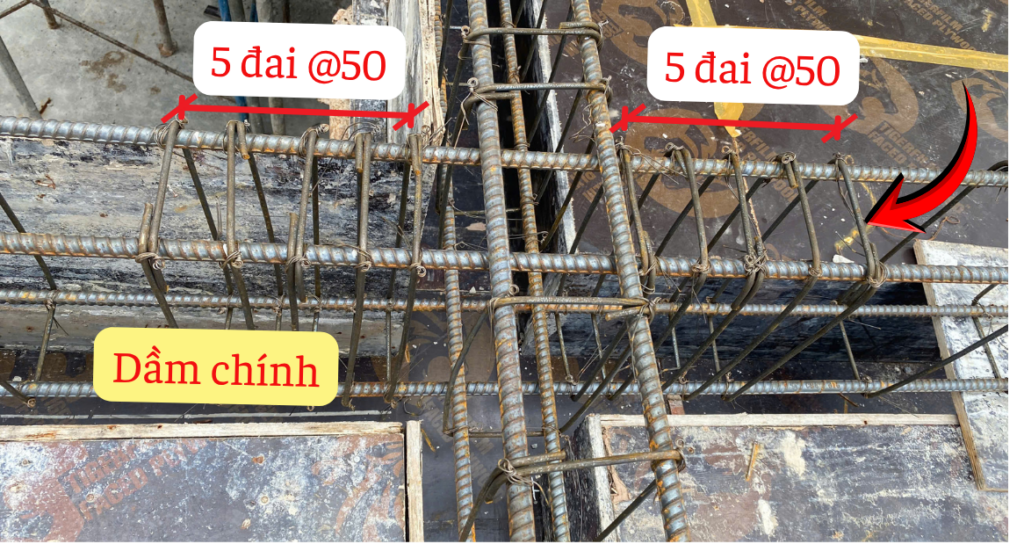

Tại vị trí dầm giao nhau cần bố trí thêm: 5 đai @50 mm.

Mục đích là tăng khả năng chịu lực cắt tại khu vực tập trung lực lớn và tăng cường độ bền cho kết cấu. Khi thi công, cần kiểm tra:

• Vị trí giao giữa các dầm.
• Khoảng cách thép đai.
• Số lượng đai tăng cường.
• Vị trí thép chủ của từng dầm.
• Khả năng đảm bảo lớp bê tông bảo vệ.

Đây là một trong những vị trí cần được kiểm tra kỹ trước khi đổ bê tông.

Bố trí thép tại vị trí cột cây

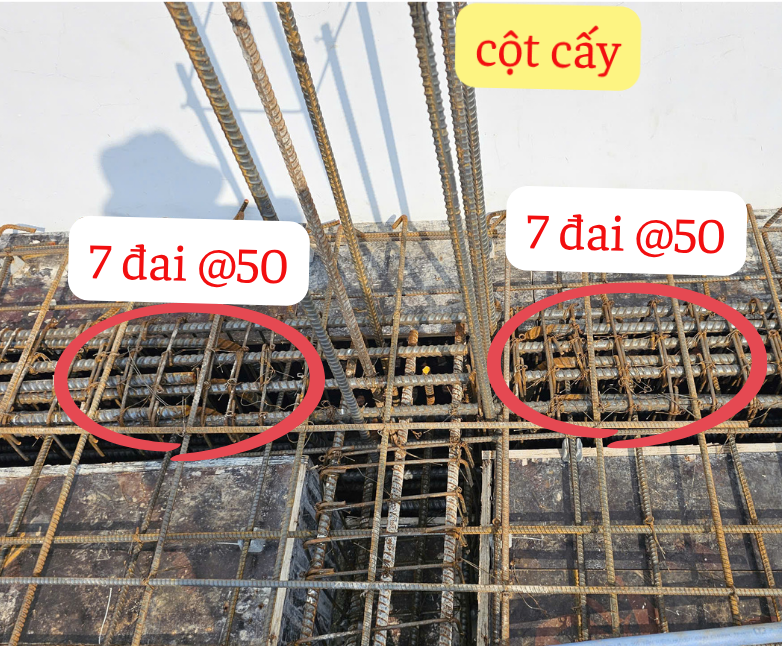

Ngoài vị trí giao nhau giữa hai dầm, khu vực cột cây cũng cần được chú ý trong quá trình bố trí thép dầm. Tại vị trí cột cây cần: Bố trí 7 đai @50 mm.

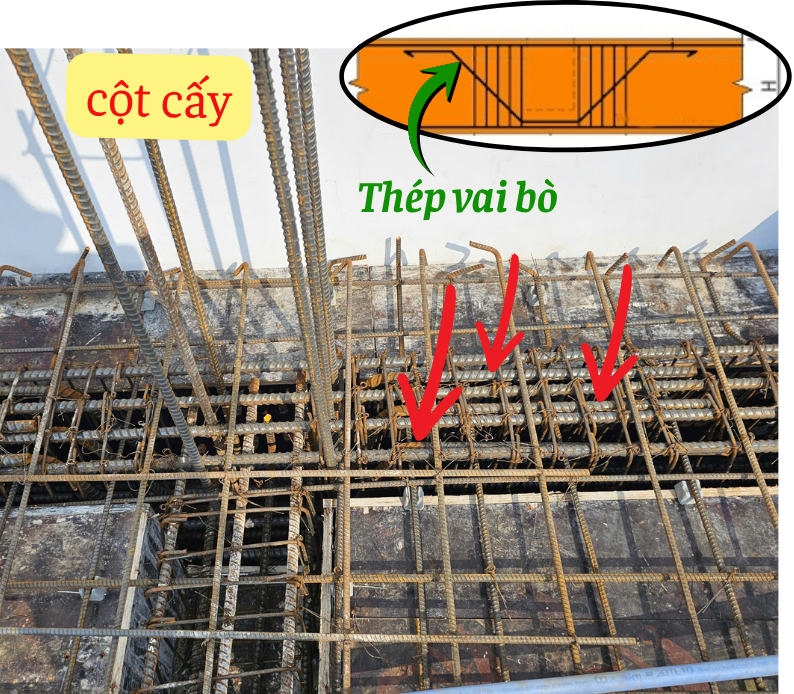

• Bổ sung thép vai bò để tăng khả năng chống lực cắt tập trung.

Việc bổ sung thép tại các vị trí đặc biệt giúp hệ thống kết cấu đáp ứng tốt hơn yêu cầu chịu lực.

Đây cũng là lý do tại sao khi thi công thép dầm, người thợ không nên chỉ quan tâm đến các thanh thép dọc mà cần kiểm tra toàn bộ hệ thống thép dọc, thép đai và thép tăng cường.

Những sai sót thường gặp khi bố trí thép dầm

Trong thực tế thi công, một số lỗi có thể xảy ra nếu không kiểm tra kỹ trước khi đổ bê tông.

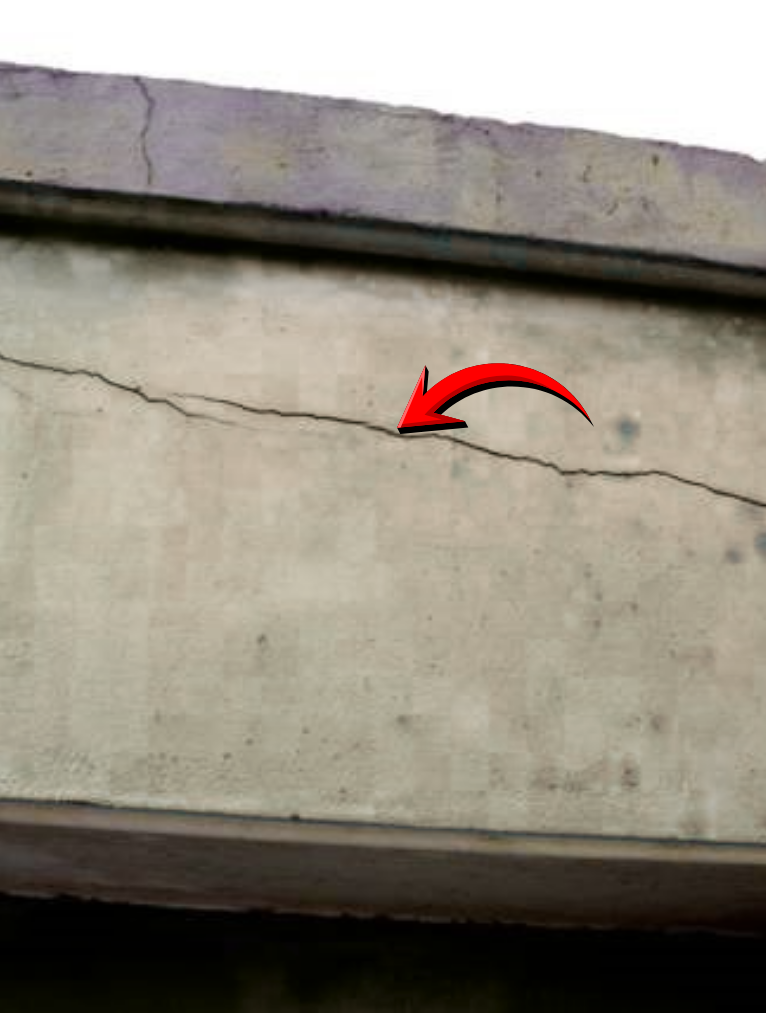

Nối thép sai vị trí

Mối nối được đặt tại khu vực chịu lực không phù hợp có thể làm ảnh hưởng đến khả năng làm việc của hệ thống cốt thép.

Chiều dài neo hoặc nối không đủ

Đây là lỗi cần đặc biệt lưu ý. Không nên tự ý cắt ngắn thép hoặc giảm chiều dài nối để thuận tiện cho việc lắp dựng.

Thép tăng cường đặt sai vị trí

Thép tăng cường dầm cần được đặt đúng vùng chịu lực theo bản vẽ. Nếu đặt sai vị trí, hiệu quả gia cường sẽ không đạt như yêu cầu.

Khoảng cách giữa các lớp thép không đảm bảo

Thép đặt quá sát có thể gây khó khăn cho việc đổ và đầm bê tông.

Thiếu cục kê

Thiếu cục kê có thể khiến cốt thép bị tụt hoặc xê dịch trong quá trình thi công, ảnh hưởng đến lớp bê tông bảo vệ.

Bố trí thép đai không đúng

Đặc biệt cần kiểm tra những vị trí có lực cắt lớn như đầu dầm, gối dầm, giao dầm và các vị trí đặc biệt khác.

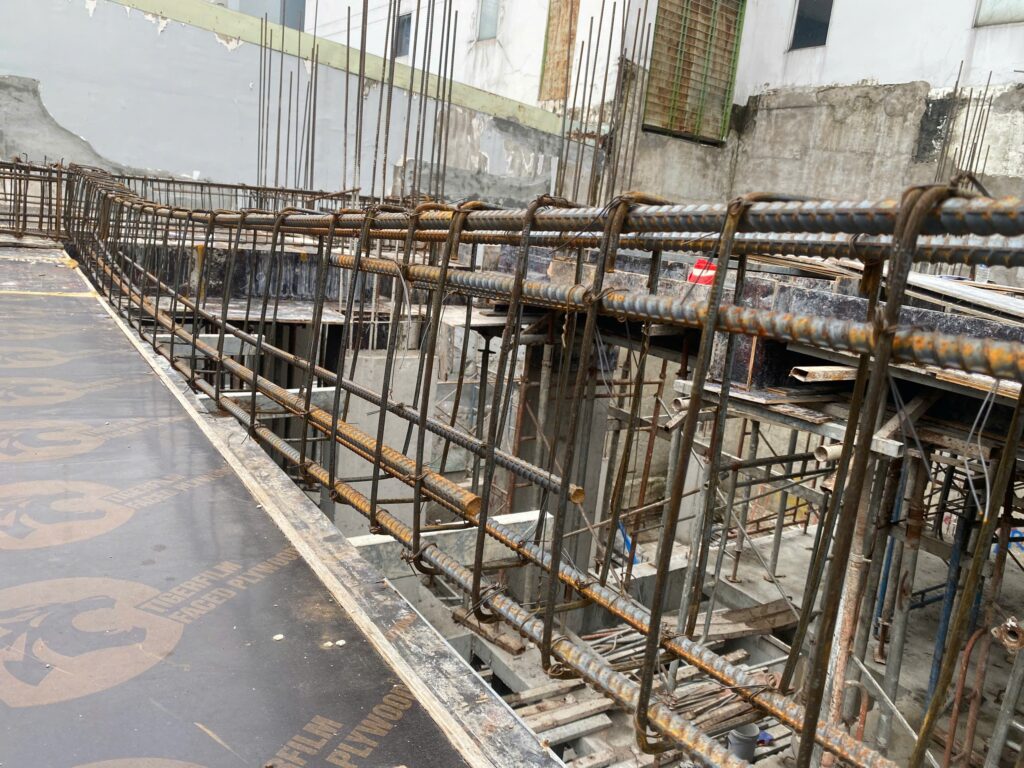

Lợi ích của việc bố trí thép dầm đúng kỹ thuật

Thực hiện đúng bố trí thép dầm mang lại nhiều lợi ích cho chất lượng công trình.

Dầm làm việc đúng với thiết kế kết cấu

Khi cốt thép được đặt đúng vị trí, đúng số lượng và đúng vùng chịu lực, hệ thống dầm có điều kiện làm việc phù hợp với tính toán kết cấu.

Hạn chế nguy cơ nứt kết cấu

Bố trí cốt thép hợp lý góp phần hạn chế những vấn đề liên quan đến khả năng chịu lực và sự làm việc của dầm trong quá trình sử dụng.

Tăng độ bền và tuổi thọ công trình

Một hệ thống cốt thép được thi công đúng kỹ thuật kết hợp với bê tông đạt yêu cầu sẽ góp phần nâng cao độ bền và tuổi thọ của công trình.

Hạn chế sửa chữa về sau

Sai sót trong cốt thép rất khó xử lý sau khi bê tông đã được đổ. Vì vậy, kiểm tra kỹ bố trí thép dầm ngay từ giai đoạn thi công sẽ giúp hạn chế những chi phí và vấn đề phát sinh về sau.

Bố trí thép dầm là công đoạn quan trọng trong quá trình thi công kết cấu bê tông cốt thép. Chất lượng của dầm không chỉ phụ thuộc vào số lượng và đường kính cốt thép mà còn phụ thuộc vào vị trí đặt thép, chiều dài neo nối, khoảng cách giữa các lớp thép, thép tăng cường và hệ thống thép đai.

Để bố trí thép dầm đạt yêu cầu, cần đặc biệt chú ý đến 4 nhóm nguyên tắc chính: nối và neo thép đúng quy định, bố trí thép tăng cường đúng vùng chịu lực, đảm bảo khoảng cách giữa các lớp thép và bố trí thép đai đúng thiết kế.

Đồng thời, các vị trí như gối dầm, giao nhau giữa các dầm và cột cây cần được kiểm tra kỹ vì đây là những khu vực có yêu cầu chịu lực và bố trí cốt thép đặc biệt.

Thực hiện tốt bố trí thép dầm ngay từ đầu sẽ giúp dầm làm việc đúng với thiết kế, hạn chế nguy cơ nứt kết cấu và góp phần nâng cao độ bền, tuổi thọ công trình.
