Cách kiểm tra tổng tải ép cọc chính xác tại công trình

Trong quá trình thi công nền móng, ép cọc là một trong những công tác quan trọng quyết định khả năng chịu lực và độ ổn định của công trình. Bên cạnh việc theo dõi lực ép trên đồng hồ áp lực, chủ đầu tư và đơn vị giám sát cũng cần kiểm tra xem tổng tải ép cọc mà hệ thống giàn ép đang sử dụng có thực sự đạt yêu cầu hay không.

Trên thực tế, nhà thầu có thể thông báo đã sử dụng giàn ép 60 tấn, 80 tấn hoặc một mức tải nhất định. Tuy nhiên, nếu chỉ dựa vào thông tin được cung cấp mà không kiểm tra thực tế thì rất khó xác định chính xác khối lượng tải đang đặt trên giàn ép.

Vậy cách kiểm tra tổng tải ép cọc như thế nào? Có cần thiết bị chuyên dụng hay không? Chỉ với số lượng và kích thước các cục tải, chúng ta có thể tính được tổng tải ép cọc tương đối đơn giản.

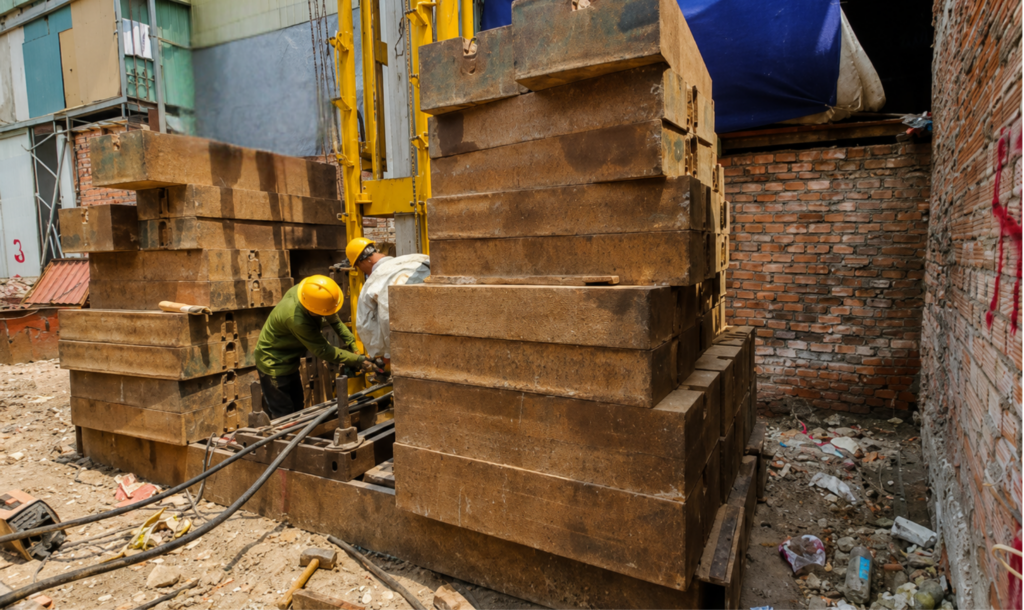

Vì sao cần kiểm tra tổng tải ép cọc?

Trong thi công ép cọc bằng phương pháp sử dụng giàn tải đối trọng, tải trọng của các cục tải được sử dụng để tạo đối trọng cho lực ép cọc.

Nếu tổng tải đối trọng không đủ như yêu cầu, lực ép truyền xuống cọc có thể không đạt giá trị cần thiết. Điều này có thể ảnh hưởng đến khả năng làm việc của cọc và chất lượng nền móng.

Do đó, kiểm tra tổng tải ép cọc tại công trường giúp chủ đầu tư và đơn vị giám sát có cơ sở kiểm chứng tải trọng thực tế thay vì chỉ dựa vào thông báo của nhà thầu.

Một số rủi ro có thể xảy ra khi kiểm soát tải ép không đầy đủ gồm:

• Cọc chưa đạt đến lớp đất có khả năng chịu lực theo yêu cầu.
• Khả năng chịu tải thực tế của cọc không đảm bảo.
• Công trình có nguy cơ lún hoặc nghiêng.
• Có thể xuất hiện hiện tượng nứt kết cấu do nền móng làm việc không ổn định.
• Khó kiểm soát chất lượng thi công nếu không có số liệu đối chiếu.

Vì vậy, cách kiểm tra tổng tải ép cọc nên được thực hiện ngay tại công trường trước và trong quá trình ép cọc.

Nguyên tắc kiểm tra tổng tải ép cọc

Về nguyên tắc, khi sử dụng giàn tải đối trọng, lực ép cọc được cân bằng bởi khối lượng các cục tải được đặt trên hệ thống giàn ép.

Vì vậy, có thể kiểm tra tổng tải ép cọc thông qua ba thông tin chính:

• Số lượng cục tải.
• Kích thước của từng cục tải.
• Khối lượng riêng của vật liệu làm cục tải.

Đối với cục tải bằng thép, có thể sử dụng khối lượng riêng khoảng 7,850 tấn/m³ để tính toán.

Trình tự cơ bản của cách kiểm tra tổng tải ép cọc gồm:

Thống kê cục tải → Đo kích thước → Tính thể tích → Tính khối lượng → Xác định tổng tải ép thực tế.

Phương pháp này tương đối đơn giản và có thể thực hiện ngay tại công trường nếu các cục tải có hình dạng và kích thước rõ ràng.

Các bước kiểm tra tổng tải ép cọc

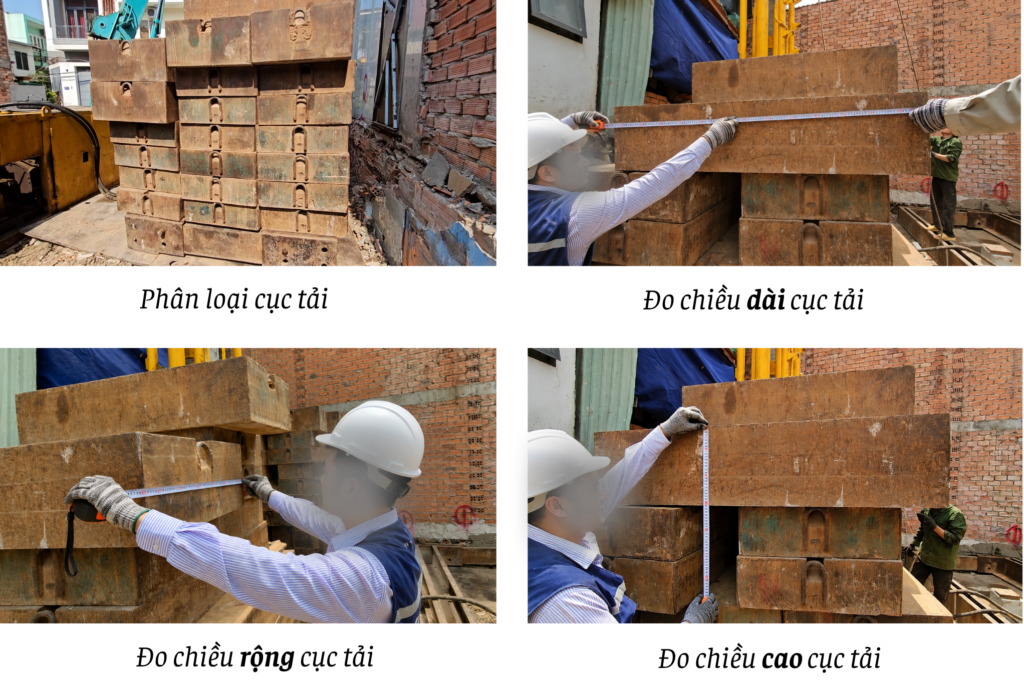

Bước 1: Thống kê toàn bộ cục tải trên giàn ép

Đầu tiên, cần kiểm tra toàn bộ các cục tải đang được đặt trên giàn ép.

Không nên chỉ đếm tổng số lượng mà cần phân loại các cục tải theo kích thước, bởi trên cùng một giàn ép có thể sử dụng nhiều loại cục tải khác nhau.

Ví dụ:

• Loại tải 1 có kích thước khác loại tải 2.
• Số lượng mỗi loại tải cũng khác nhau.
• Mỗi loại sẽ có thể tích và khối lượng khác nhau.

Sau khi thống kê, tiến hành đo kích thước từng loại cục tải.

Bước 2: Đo kích thước cục tải

Đối với mỗi loại cục tải, cần xác định ba kích thước cơ bản:

• Chiều dài
• Chiều rộng
• Chiều cao

Các kích thước này cần được đo tương đối chính xác để hạn chế sai số khi tính tổng tải ép cọc. Sau khi có kích thước và số lượng, áp dụng công thức:

Thể tích tải (m³) = Số lượng × Dài × Rộng × Cao

Nếu có nhiều loại cục tải, cần tính riêng thể tích của từng loại.

Ví dụ cách tính tổng thể tích tải

Giả sử tại công trường có hai loại cục tải.

Loại 1

Có 32 cục, kích thước:

1,25 m × 0,62 m × 0,2 m

Thể tích:

32 × 1,25 × 0,62 × 0,2 = 4,96 m³

Loại 2

Có 14 cục, kích thước:

1,40 m × 0,60 m × 0,3 m

Thể tích:

14 × 1,40 × 0,60 × 0,3 = 3,53 m³

Như vậy, tổng thể tích tải là:

4,96 + 3,53 = 8,49 m³

Đây là bước quan trọng trong cách kiểm tra tổng tải ép cọc, bởi tổng thể tích sẽ được sử dụng để tính ra khối lượng của toàn bộ tải.

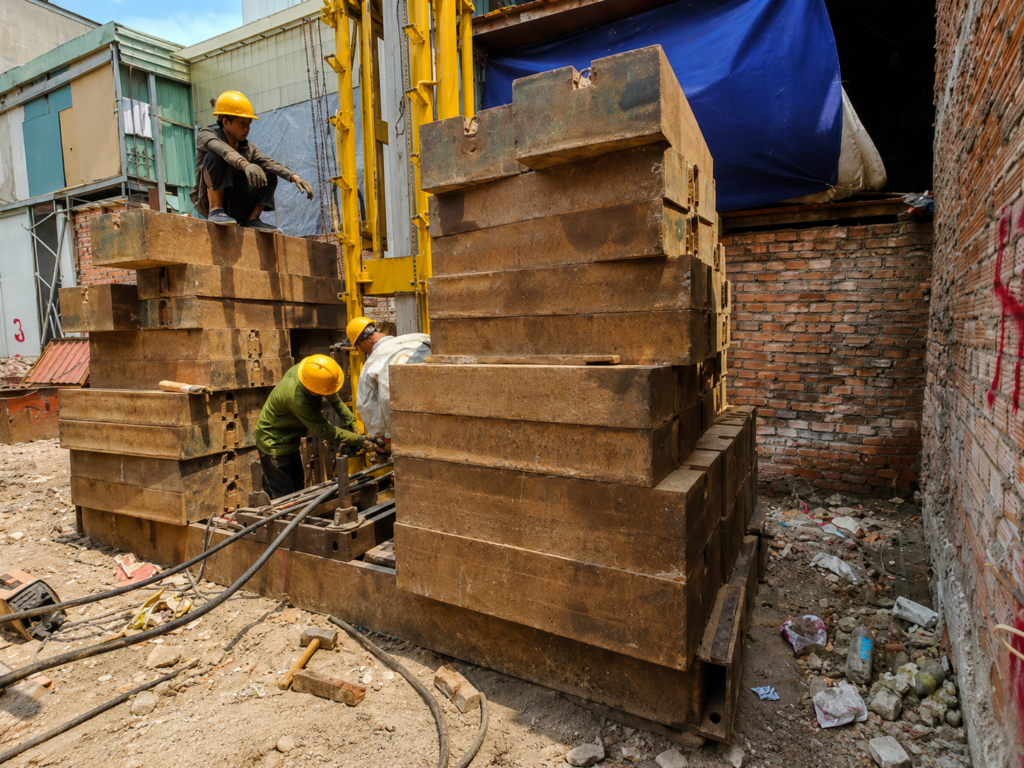

Tính tải ép cọc thực tế

Sau khi xác định được tổng thể tích tải, bước tiếp theo là tính tải ép cọc thực tế.

Với cục tải bằng thép, có thể áp dụng công thức:

Tổng tải ép (tấn) = Tổng thể tích tải (m³) × 7,850 (tấn/m³)

Trong đó:

• Tổng thể tích tải: tổng thể tích của toàn bộ cục tải trên giàn ép.
• 7,850 tấn/m³: khối lượng riêng của thép.

Áp dụng vào ví dụ trên:

Tổng thể tích tải = 8,49 m³

Do đó:

8,49 × 7,850 = 66,6 tấn

Như vậy, tổng tải ép cọc thực tế trong trường hợp này đạt khoảng 66,6 tấn. Nếu nhà thầu cam kết sử dụng tải ép 60 tấn thì kết quả kiểm tra cho thấy khối lượng tải thực tế đã đạt và vượt mức 60 tấn được đưa ra.

Cần lưu ý gì khi kiểm tra tổng tải ép cọc?

Mặc dù cách kiểm tra tổng tải ép cọc không quá phức tạp, quá trình đo đạc và tính toán vẫn cần thực hiện cẩn thận.

Kiểm tra số lượng cục tải

Cần đếm đầy đủ số lượng cục tải thực tế đang đặt trên giàn. Không nên chỉ dựa vào số lượng nhà thầu cung cấp trên hồ sơ hoặc thông báo miệng.

Kiểm tra kích thước thực tế

Nếu các cục tải có kích thước khác nhau, phải đo và tính riêng từng loại. Không nên lấy một kích thước trung bình để áp dụng cho toàn bộ tải nếu chưa có cơ sở xác định.

Kiểm tra vật liệu của cục tải

Công thức sử dụng khối lượng riêng 7,850 tấn/m³ phù hợp với trường hợp cục tải bằng thép. Nếu tải được làm bằng vật liệu khác thì cần sử dụng khối lượng riêng tương ứng.

Đối chiếu với tải thiết kế

Sau khi tính tải ép cọc thực tế, cần đối chiếu kết quả với tải trọng yêu cầu trong hồ sơ thiết kế và biện pháp thi công được phê duyệt.

Việc này giúp đánh giá hệ thống đối trọng có đáp ứng yêu cầu đặt ra hay không.

Ý nghĩa của việc kiểm tra tổng tải ép cọc

Kiểm tra tổng tải ép cọc là một công việc tương đối đơn giản nhưng có ý nghĩa quan trọng trong kiểm soát chất lượng thi công nền móng.

Thông qua việc kiểm tra, chủ đầu tư và đơn vị giám sát có thể:

• Xác định được khối lượng tải thực tế trên giàn ép.
• Kiểm chứng thông tin về tải trọng mà nhà thầu cung cấp.
• Đảm bảo hệ thống đối trọng đáp ứng yêu cầu thi công.
• Hạn chế nguy cơ sai lệch giữa tải ép thực tế và yêu cầu thiết kế.
• Góp phần giảm thiểu rủi ro lún, nghiêng hoặc nứt kết cấu về sau.

Đặc biệt, đối với các công trình nhà phố, công trình xây chen hoặc những khu vực có điều kiện địa chất phức tạp, công tác kiểm soát nền móng càng cần được thực hiện cẩn thận.

Cách kiểm tra tổng tải ép cọc nhanh tại công trường

Có thể tóm tắt cách kiểm tra tổng tải ép cọc thành 4 bước:

Bước 1: Thống kê

Đếm số lượng và phân loại toàn bộ cục tải trên giàn ép.

Bước 2: Đo kích thước

Đo chiều dài, chiều rộng và chiều cao của từng loại cục tải.

Bước 3: Tính thể tích

Áp dụng:

Thể tích = Số lượng × Dài × Rộng × Cao

Sau đó cộng thể tích của tất cả các loại tải.

Bước 4: Tính khối lượng

Áp dụng:

Tổng tải ép = Tổng thể tích × 7,850 tấn/m³

Từ đó xác định được tổng tải ép cọc thực tế đang có trên giàn ép.

Với cách kiểm tra tổng tải ép cọc thông qua số lượng, kích thước và thể tích cục tải, chủ đầu tư có thể nhanh chóng xác định khối lượng tải thực tế của giàn ép.

Ví dụ với tổng thể tích 8,49 m³ cục tải thép, khi nhân với khối lượng riêng 7,850 tấn/m³, tổng tải đạt khoảng 66,6 tấn.

Đây là một thao tác kiểm tra đơn giản nhưng cần thiết, giúp quá trình thi công ép cọc được kiểm soát tốt hơn và góp phần đảm bảo chất lượng nền móng công trình.
