Cục kê dầm sàn: Tại sao phải kê đúng kỹ thuật khi thi công bê tông cốt thép?

Trong xây dựng nhà phố, chất lượng kết cấu bê tông cốt thép phụ thuộc vào nhiều yếu tố như chất lượng vật liệu, cách bố trí thép, quy trình đổ bê tông và công tác giám sát tại công trường. Trong đó, cục kê dầm sàn là một chi tiết nhỏ nhưng có vai trò quan trọng trong việc đảm bảo lớp bê tông bảo vệ và giữ cốt thép đúng vị trí theo thiết kế.

Thực tế, nhiều người thường chú trọng đến đường kính thép, khoảng cách giữa các thanh thép hoặc mác bê tông mà chưa quan tâm đúng mức đến việc bố trí cục kê bê tông. Nếu cục kê bị thiếu, đặt sai vị trí hoặc không đúng chiều cao, cốt thép dầm sàn có thể bị xê dịch, lớp bê tông bảo vệ không đạt yêu cầu và chất lượng kết cấu có nguy cơ bị ảnh hưởng.

Vậy cục kê dầm sàn có tác dụng gì? Cần bố trí cục kê ở những vị trí nào? Khoảng cách kê bao nhiêu là phù hợp? Làm thế nào để thi công dầm sàn đúng kỹ thuật, hạn chế tình trạng thép bị lộ, ăn mòn và giảm độ bền công trình?

Trong bài viết này, Việt Kiến Trúc sẽ giúp chủ đầu tư hiểu rõ vai trò của cục kê, cách lựa chọn vật liệu và những lưu ý quan trọng khi thi công kết cấu bê tông cốt thép cho nhà phố.

Mục lục bài viết

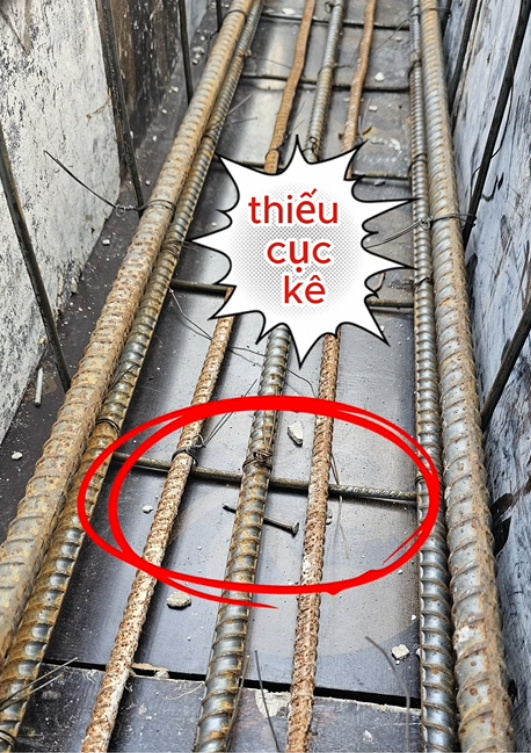

Tại sao phải kê cục kê dầm sàn?

Đảm bảo lớp bê tông bảo vệ cốt thép

Trong kết cấu bê tông cốt thép, bê tông có nhiệm vụ bao bọc và bảo vệ thép khỏi các tác động từ môi trường bên ngoài. Để thực hiện tốt chức năng này, cốt thép cần được đặt đúng vị trí và đảm bảo chiều dày lớp bê tông bảo vệ theo yêu cầu thiết kế. Đây chính là lý do cục kê dầm sàn cần được sử dụng trong quá trình lắp dựng cốt thép trước khi đổ bê tông.

Cục kê giúp tạo khoảng cách giữa cốt thép dầm sàn và cốp pha, hạn chế tình trạng thép tiếp xúc trực tiếp với bề mặt cốp pha. Khi được lựa chọn đúng chiều cao và bố trí hợp lý, cục kê bê tông góp phần duy trì lớp bê tông bảo vệ theo yêu cầu kỹ thuật.

Đối với dầm, cục kê thường được bố trí tại đáy dầm và hai bên hông dầm. Đối với sàn, cục kê được đặt dưới thép lớp dưới, kết hợp với các thanh kê đỡ phù hợp để giữ ổn định thép lớp trên.

Nếu thiếu cục kê dầm sàn, cốt thép có thể bị võng hoặc dịch chuyển trong quá trình thi công. Khi đổ bê tông, áp lực từ hỗn hợp bê tông và hoạt động của công nhân có thể khiến thép thay đổi vị trí. Hậu quả là lớp bê tông bảo vệ có thể mỏng hơn so với yêu cầu thiết kế.

Vì vậy, để thi công dầm sàn đúng kỹ thuật, đội ngũ thi công cần kiểm tra cục kê ngay từ giai đoạn lắp dựng cốt thép, không nên đợi đến khi chuẩn bị đổ bê tông mới phát hiện sai sót.

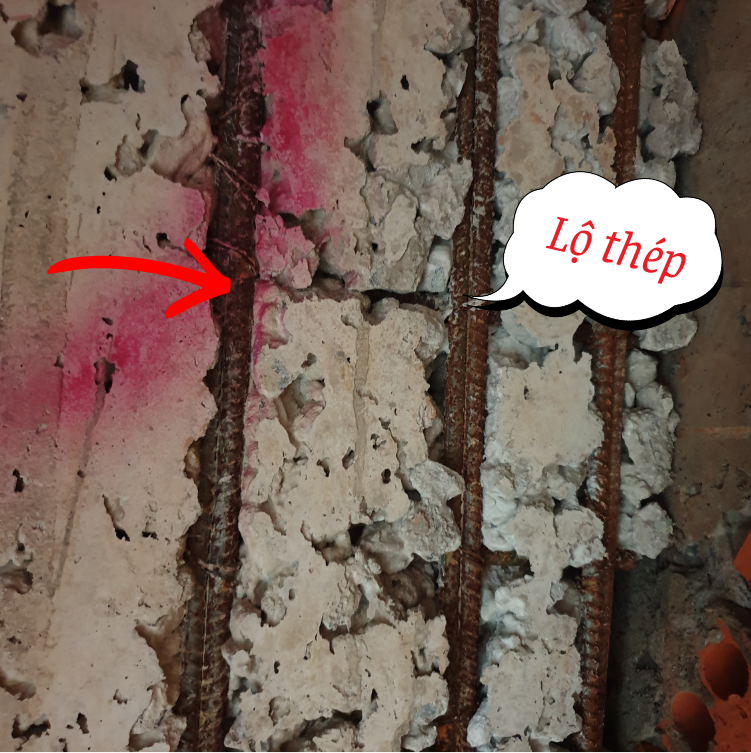

Hạn chế tình trạng thép bị lộ và ăn mòn

Một trong những lỗi thường gặp tại công trường là thép quá sát cốp pha hoặc lớp bê tông bảo vệ không đạt chiều dày theo thiết kế. Nguyên nhân có thể do thiếu cục kê bê tông, sử dụng cục kê không đúng kích thước hoặc bố trí khoảng cách giữa các vị trí kê chưa hợp lý.

Khi bê tông bảo vệ quá mỏng, khả năng bảo vệ cốt thép dầm sàn trước các tác động của môi trường có thể suy giảm. Độ ẩm, khí carbon dioxide và các tác nhân xâm thực có thể thúc đẩy quá trình ăn mòn thép trong những điều kiện phù hợp.

Theo thời gian, cốt thép bị ăn mòn có thể giảm tiết diện chịu lực. Các sản phẩm ăn mòn còn có thể gây áp lực lên lớp bê tông xung quanh, dẫn đến hiện tượng nứt hoặc bong tróc bê tông bảo vệ.

Đặc biệt, tại những vị trí dầm sát tường, dầm có mật độ thép dày hoặc các khu vực khó kiểm tra, việc bố trí cục kê dầm sàn cần được thực hiện cẩn thận để hạn chế sai sót.

Tuy nhiên, cần lưu ý rằng cục kê không phải yếu tố duy nhất quyết định độ bền của kết cấu. Chất lượng bê tông, quy trình đầm và bảo dưỡng, chiều dày lớp bảo vệ cùng điều kiện môi trường đều có ảnh hưởng đến khả năng chống ăn mòn.

Do đó, sử dụng cục kê bê tông đúng cách phải đi cùng với việc kiểm soát chất lượng thi công tổng thể.

Giúp cốt thép làm việc đúng theo thiết kế

Dầm và sàn là những cấu kiện quan trọng trong hệ kết cấu chịu lực của nhà phố. Vị trí, đường kính, số lượng và khoảng cách của cốt thép dầm sàn đều được xác định dựa trên tính toán kết cấu. Nếu thép bị dịch chuyển trong quá trình thi công, vị trí làm việc của cốt thép có thể không còn phù hợp với thiết kế ban đầu.

Đối với dầm, cốt thép đáy, thép phía trên và các lớp thép khác phải được duy trì đúng vị trí. Đối với sàn, cao độ thép lớp trên và lớp dưới cần đảm bảo theo cấu tạo đã được thiết kế.

Trong quá trình đổ bê tông, công nhân đi lại trực tiếp trên hệ thép có thể khiến thép lớp trên bị đạp lún. Nếu không có giải pháp kê đỡ phù hợp, khoảng cách giữa các lớp thép có thể thay đổi, ảnh hưởng đến chiều cao làm việc của tiết diện.

Việc sử dụng cục kê dầm sàn kết hợp với thanh kê đỡ thép lớp trên, khi cần thiết, giúp hạn chế tình trạng này. Để thi công dầm sàn đúng kỹ thuật, không chỉ cần sử dụng cục kê mà còn phải buộc thép đúng quy định, bố trí đường đi cho công nhân và kiểm tra cao độ cốt thép trước khi đổ bê tông.

Hậu quả khi thiếu cục kê hoặc kê sai kỹ thuật

Nếu không sử dụng cục kê dầm sàn đúng cách, công trình có thể gặp những vấn đề sau:

Lớp bê tông bảo vệ không đạt yêu cầu: Cốt thép quá sát cốp pha hoặc không đủ chiều dày bê tông bao phủ.
Cốt thép bị lộ sau khi tháo cốp pha: Một số vị trí không được bê tông bao phủ đầy đủ.
Cốt thép dầm sàn bị sai cao độ: Thép có thể bị võng, xê dịch hoặc đạp lún trong quá trình thi công.
Tăng nguy cơ ăn mòn cốt thép: Đặc biệt khi công trình tiếp xúc với độ ẩm và các tác nhân xâm thực.
Phát sinh chi phí sửa chữa: Những lỗi về lớp bê tông bảo vệ có thể cần được kiểm tra, đánh giá và khắc phục.
Ảnh hưởng đến chất lượng công trình: Sai lệch vị trí cốt thép có thể tác động đến khả năng làm việc của cấu kiện.

Vì vậy, cục kê bê tông tuy là vật liệu phụ nhưng không nên bị xem nhẹ. Kiểm soát cục kê ngay từ đầu là một bước cần thiết để đảm bảo chất lượng cốt thép dầm sàn và hạn chế những sai sót khó xử lý sau khi bê tông đông cứng.

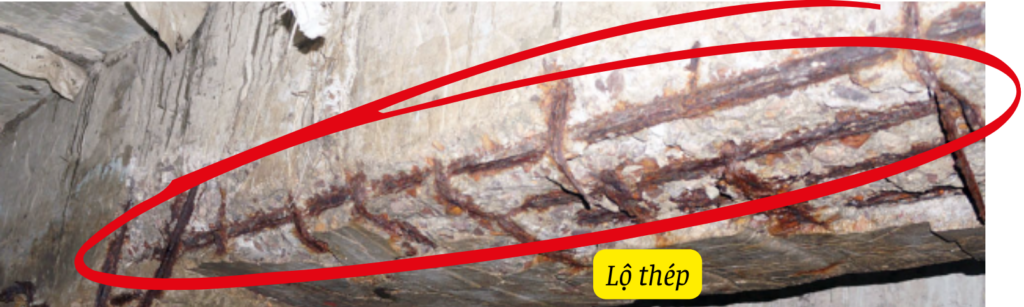

Hậu quả khi thiếu cục kê hoặc kê sai kỹ thuật

Giải pháp thi công cục kê dầm sàn đúng kỹ thuật

Cách bố trí cục kê cho dầm

Dầm bê tông cốt thép thường có thép đáy, thép phía trên và các lớp thép khác tùy theo thiết kế. Trong quá trình lắp dựng, cục kê dầm sàn cần được bố trí tại những vị trí phù hợp để duy trì khoảng cách giữa cốt thép và cốp pha.

Các vị trí cần chú ý gồm:

Kê phía dưới đáy dầm: Cục kê giúp giữ thép đáy dầm đúng cao độ, đảm bảo chiều dày lớp bê tông bảo vệ phía dưới.

Kê hai bên hông dầm: Đây là vị trí thường dễ bị bỏ sót. Nếu không có cục kê bê tông ở hai bên, thép có thể sát cốp pha thành dầm, khiến lớp bê tông bảo vệ không đạt yêu cầu.

Bố trí cục kê dọc theo chiều dài dầm: Cục kê cần được phân bố hợp lý để hạn chế tình trạng cốt thép bị võng hoặc dịch chuyển khi công nhân thi công và đổ bê tông.

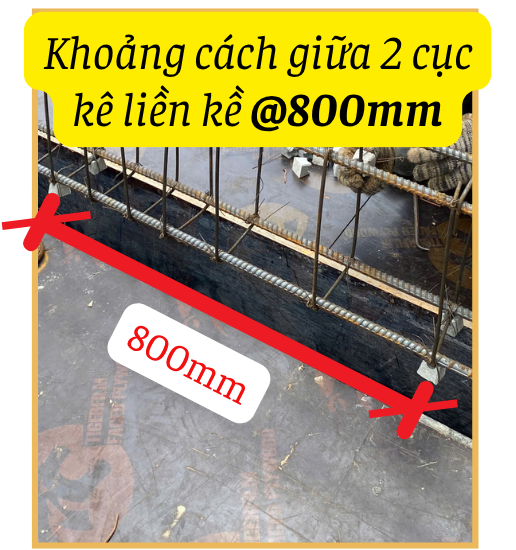

Khoảng cách giữa các vị trí kê dầm được thể hiện khoảng 800 mm. Khoảng cách thực tế cần được xác định dựa trên bản vẽ kết cấu, kích thước dầm, đường kính thép, trọng lượng hệ cốt thép, khả năng chịu lực của cục kê và điều kiện thi công.

Nếu bố trí cục kê dầm sàn quá thưa, cốt thép có thể không được giữ ổn định. Ngược lại, nếu bố trí thiếu hợp lý, việc thi công và đầm bê tông cũng có thể gặp khó khăn.

Đối với dầm có mật độ thép dày, cần kiểm tra kỹ khoảng trống giữa các thanh thép để đảm bảo bê tông có thể điền đầy. Cục kê phải phù hợp với cấu tạo dầm, không làm thay đổi vị trí thiết kế của thép và không gây cản trở quá trình đổ bê tông.

Một lỗi cần tránh là chỉ kê đáy dầm mà quên kê hông. Khi đó, dù thép đáy được giữ đúng cao độ, lớp bê tông bảo vệ hai bên vẫn có thể không đạt yêu cầu.

Do đó, trong quy trình thi công dầm sàn đúng kỹ thuật, việc kiểm tra cục kê đáy và cục kê hông phải được thực hiện đồng thời trước khi nghiệm thu cốt thép.

Lựa chọn cục kê bê tông cho thép sàn lớp dưới

Thép sàn lớp dưới thường được bố trí gần đáy bản sàn theo bản vẽ kết cấu. Cục kê bê tông giúp tạo khoảng cách giữa lớp thép này và bề mặt cốp pha.

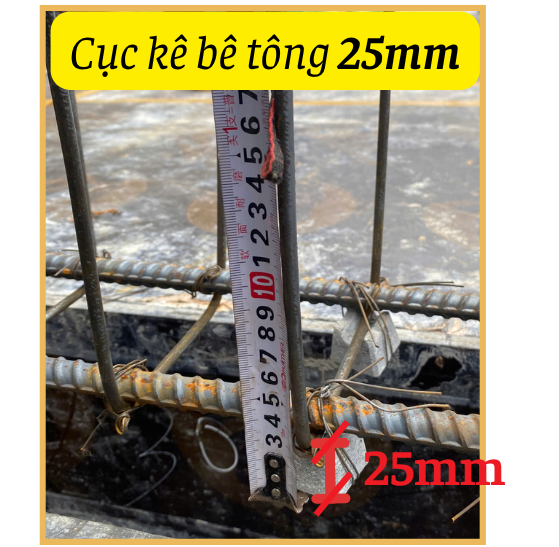

Cục kê cho thép sàn lớp dưới thường có chiều cao 20 mm hoặc 25 mm. Đây là những kích thước tham khảo phổ biến trong một số trường hợp. Chiều cao thực tế phải căn cứ vào yêu cầu lớp bê tông bảo vệ trong hồ sơ thiết kế.

Khi lựa chọn cục kê dầm sàn cho lớp thép dưới, cần quan tâm đến các yếu tố:

Chiều cao phù hợp với lớp bê tông bảo vệ theo thiết kế.
Khả năng chịu lực và độ ổn định trong quá trình thi công.
Hình dạng phù hợp với đường kính cốt thép.
Khả năng hạn chế nứt vỡ khi công nhân di chuyển trên sàn.
Sự phù hợp với cốp pha và điều kiện đổ bê tông.

Một loại cục kê bê tông phù hợp cần đảm bảo kích thước tương đối đồng đều, không dễ vỡ và giữ được vị trí khi lắp dựng cốt thép. Không nên chọn cục kê chỉ dựa vào kích thước có sẵn tại công trường. Nếu chiều cao không đúng, lớp bê tông bảo vệ có thể quá mỏng hoặc không phù hợp với yêu cầu thiết kế.

Để thi công dầm sàn đúng kỹ thuật, đội ngũ thi công cần đối chiếu chiều cao cục kê với bản vẽ, kiểm tra vị trí kê và thay thế những sản phẩm bị nứt vỡ hoặc không đạt chất lượng.

Kê thép lớp trên và hạn chế tình trạng thép bị đạp lún

Thép lớp trên của sàn có vai trò quan trọng tại các vị trí được thiết kế để chịu lực phía trên, đặc biệt tại những khu vực có yêu cầu bố trí thép lớp trên theo tính toán kết cấu.

Trong quá trình thi công, thép lớp trên có thể bị đạp lún khi công nhân đi lại, vận chuyển vật liệu hoặc thực hiện các thao tác đổ bê tông. Khi cao độ thép thay đổi, cấu tạo cốt thép có thể không còn đúng theo thiết kế.

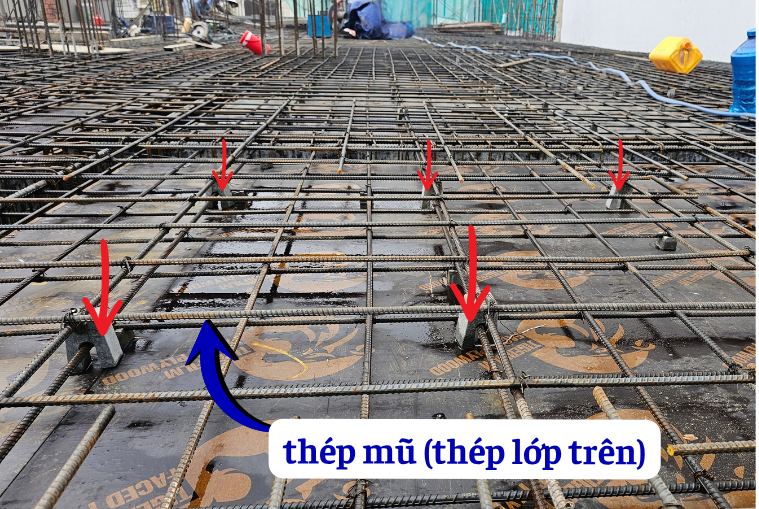

Cục kê cho thép lớp trên có chiều cao khoảng 60 mm hoặc 70 mm. Chiều cao cục kê bê tông và giải pháp kê đỡ thép lớp trên cần được lựa chọn dựa trên chiều dày bản sàn, vị trí các lớp thép và yêu cầu thiết kế.

Ngoài cục kê, công trường có thể sử dụng thanh kê đỡ thép lớp trên, thường gọi là chân chó hoặc con kê thép, nếu phù hợp với cấu tạo và biện pháp thi công.

Để giữ ổn định cốt thép dầm sàn, cần thực hiện các biện pháp:

Bố trí cục kê và thanh kê đỡ đúng vị trí.
Buộc các nút giao cốt thép cần thiết để hạn chế xê dịch.
Bố trí đường đi hoặc tấm kê để công nhân di chuyển.
Hạn chế tập kết vật liệu tập trung lên hệ cốt thép.
Kiểm tra cao độ thép lớp trên trước khi đổ bê tông.
Theo dõi và điều chỉnh cốt thép khi phát hiện sai lệch trong quá trình thi công.

Cần phân biệt rõ chức năng của cục kê lớp dưới và thanh kê đỡ lớp trên. Cục kê lớp dưới chủ yếu tạo khoảng cách giữa thép và cốp pha, trong khi thanh kê đỡ lớp trên giúp duy trì khoảng cách giữa các lớp thép theo cấu tạo thiết kế.

Vì vậy, thi công dầm sàn đúng kỹ thuật đòi hỏi lựa chọn giải pháp kê đỡ phù hợp cho từng lớp thép, thay vì sử dụng một loại cục kê cho tất cả vị trí.

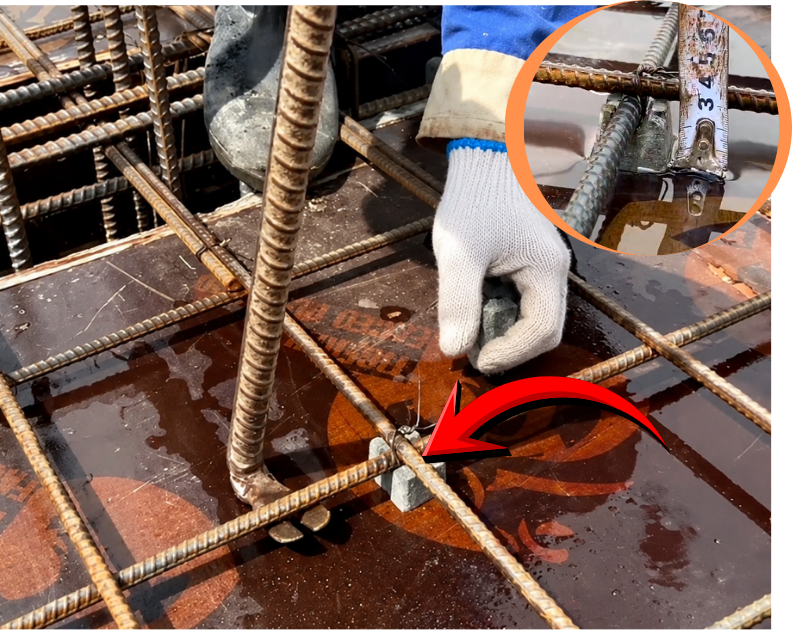

Cục kê bê tông V25 cho thép sàn lớp dưới

Kiểm soát khoảng cách và chất lượng cục kê

Khoảng cách giữa các vị trí kê ảnh hưởng trực tiếp đến khả năng duy trì vị trí của cốt thép dầm sàn trong quá trình thi công.

Tuy nhiên, không có một khoảng cách duy nhất phù hợp cho mọi loại dầm sàn. Khi xác định khoảng cách bố trí cục kê dầm sàn, cần xem xét kích thước cấu kiện, đường kính và mật độ thép, trọng lượng hệ cốt thép, khả năng chịu lực của cục kê và tải trọng phát sinh trong quá trình thi công.

Đối với dầm, cần bố trí cục kê tại đáy và hai bên hông theo yêu cầu kỹ thuật. Đối với sàn, cần giữ ổn định thép lớp dưới và đảm bảo hệ kê đỡ thép lớp trên không bị xê dịch. Bên cạnh khoảng cách, chất lượng cục kê bê tông cũng cần được kiểm tra. Cục kê nứt, vỡ, không đồng đều về chiều cao hoặc không đủ khả năng chịu tải có thể làm mất tác dụng giữ thép.

Trước khi sử dụng, cần kiểm tra hình dạng, kích thước và độ chắc chắn của cục kê. Những sản phẩm không đạt yêu cầu cần được thay thế.

Việc kiểm soát chất lượng cục kê từ đầu giúp hạn chế sai lệch trong quá trình thi công, giảm nguy cơ thép bị sát cốp pha và hỗ trợ đảm bảo lớp bê tông bảo vệ.

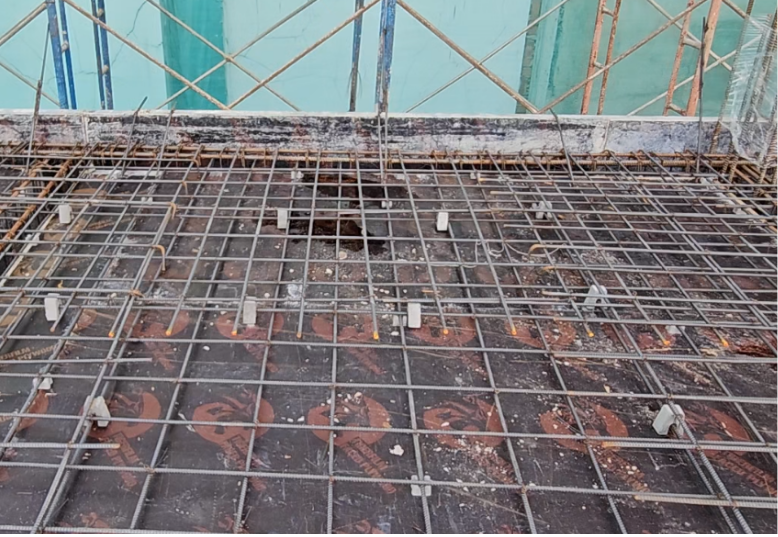

Kiểm tra cốt thép và cục kê trước khi đổ bê tông

Kiểm tra trước khi đổ bê tông là bước quan trọng trong quy trình thi công dầm sàn đúng kỹ thuật. Đây là thời điểm thuận lợi để phát hiện và khắc phục những sai sót về vị trí thép, chiều cao cục kê hoặc độ ổn định của hệ cốp pha.

Đối với dầm, cần kiểm tra:

Vị trí thép đáy và thép phía trên.
Cục kê ở đáy dầm và hai bên hông.
Khoảng cách từ cốt thép đến cốp pha.
Độ ổn định của hệ cốt thép.
Khả năng điền đầy bê tông tại các khu vực thép dày.

Đối với sàn, cần kiểm tra:

Chiều cao cục kê bê tông lớp dưới.
Cao độ và vị trí thép lớp trên.
Hệ thanh kê đỡ thép lớp trên.
Tình trạng buộc thép tại các nút giao.
Độ ổn định của cốp pha và hệ chống đỡ.

Trong quá trình đổ bê tông, cần hạn chế để vòi bơm tác động mạnh trực tiếp lên hệ cốt thép. Công nhân nên di chuyển theo đường đi được bố trí phù hợp để tránh đạp lún thép lớp trên. Nếu phát hiện cốt thép dầm sàn bị dịch chuyển, cần xử lý theo biện pháp thi công được chấp thuận trước khi tiếp tục công việc tại khu vực đó.

Thực hiện đầy đủ các bước kiểm tra giúp hạn chế lỗi thi công, giảm chi phí sửa chữa và nâng cao chất lượng kết cấu sau khi hoàn thiện.

Lợi ích khi kê cục kê dầm sàn đúng kỹ thuật

Đảm bảo dầm sàn làm việc đúng thiết kế

Lợi ích đầu tiên của việc sử dụng cục kê dầm sàn là góp phần duy trì vị trí cốt thép theo hồ sơ thiết kế.

Khi cốt thép được giữ đúng cao độ và khoảng cách, cấu kiện có điều kiện làm việc theo phương án tính toán kết cấu. Ngược lại, nếu thép bị dịch chuyển đáng kể, khả năng chịu lực của dầm sàn có thể bị ảnh hưởng.

Việc sử dụng cục kê bê tông phù hợp, kết hợp với lắp dựng và buộc thép đúng quy trình, giúp giảm nguy cơ sai lệch trong quá trình đổ bê tông.

Đây là một trong những yêu cầu cần được chú trọng khi thi công dầm sàn đúng kỹ thuật, đặc biệt tại các vị trí có mật độ thép cao hoặc cấu tạo kết cấu phức tạp.
