Độ thẳng đứng của cọc khi ép ảnh hưởng thế nào đến móng?

Trong thi công nền móng, cọc ép là một trong những bộ phận quan trọng giúp truyền tải trọng từ công trình xuống các lớp đất có khả năng chịu lực. Để cọc phát huy đúng khả năng thiết kế, bên cạnh những yếu tố như chất lượng bê tông, chiều sâu ép, tải trọng ép hay kỹ thuật nối cọc, độ thẳng đứng của cọc khi ép cũng cần được kiểm soát chặt chẽ.

Một cây cọc bị nghiêng trong quá trình thi công có thể làm thay đổi phương truyền lực, gây lệch tâm và ảnh hưởng đến khả năng làm việc của cọc. Nếu nhiều cọc trong cùng một đài móng xảy ra sai lệch, vấn đề có thể tác động đến sự ổn định chung của hệ móng.

Vì vậy, ép cọc thẳng đứng không đơn thuần là yêu cầu về vị trí thi công mà còn liên quan trực tiếp đến chất lượng và hiệu quả làm việc của nền móng.

Vì sao phải kiểm soát độ thẳng đứng của cọc khi ép?

Trong quá trình thi công nền móng, nhiều yếu tố ảnh hưởng đến chất lượng cọc ép thường được quan tâm như:

• Chất lượng bê tông cọc.
• Tổng tải trọng ép.
• Chiều sâu cọc và lớp đất chịu tải.
• Kỹ thuật hàn nối các đoạn cọc.
• Máy móc và thiết bị phục vụ thi công.

Tuy nhiên, trên thực tế, một công trình dù đã kiểm soát các yếu tố trên vẫn có thể phát sinh những vấn đề như lún móng, nứt tường hoặc nứt các bộ phận kết cấu. Một trong những nguyên nhân có thể xuất hiện là cọc bị nghiêng hoặc lệch trục trong quá trình ép.

Cọc ép được thiết kế để truyền tải trọng theo phương đã tính toán. Khi cọc không còn nằm đúng phương thẳng đứng, hướng truyền lực có thể bị thay đổi. Khi đó, cọc không làm việc đúng với điều kiện thiết kế ban đầu.

Do đó, độ thẳng đứng của cọc khi ép cần được kiểm soát ngay từ khi bắt đầu dựng cọc và tiếp tục theo dõi trong suốt quá trình thi công.

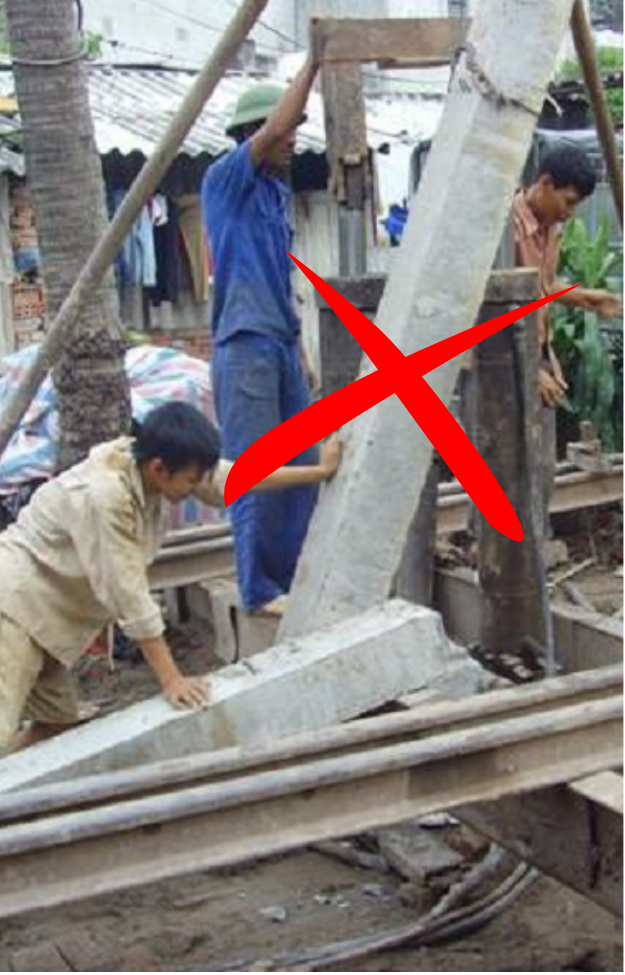

Vì sao cọc ép phải thẳng đứng?

Đảm bảo phương truyền tải trọng

Cọc được sử dụng để truyền tải trọng của công trình xuống nền đất thông qua sức chịu tải của đất xung quanh và sức chịu tải ở mũi cọc. Khi cọc được ép cọc thẳng đứng, tải trọng có điều kiện truyền xuống theo phương phù hợp với thiết kế. Ngược lại, nếu cọc bị nghiêng, trục của cọc không còn trùng với phương tác dụng của tải trọng. Điều này có thể tạo ra tình trạng lệch tâm và làm thay đổi trạng thái làm việc của cọc.

Vì vậy, kiểm soát độ thẳng đứng của cọc khi ép là một trong những yêu cầu cần được chú ý trong quá trình thi công.

Hạn chế nguy cơ cọc bị lệch trục

Trong quá trình ép, cọc chịu tác động của lực ép rất lớn. Nếu cọc ban đầu không được dựng đúng phương hoặc trong quá trình ép gặp vật cản, cọc có thể bị xô lệch.

Các yếu tố như:

• Đá hoặc vật cản trong đất.
• Xà bần nằm trong phạm vi ép.
• Lớp đất có sự thay đổi cục bộ.
• Thiết bị ép không được căn chỉnh phù hợp.
• Cọc ban đầu đã bị nghiêng.

đều có thể ảnh hưởng đến hướng đi của cọc. Một khi cọc đầu tiên bị lệch, các đoạn cọc nối phía dưới cũng có thể tiếp tục phát triển theo hướng sai lệch đó.

Hạn chế ảnh hưởng đến khả năng chịu tải

Khả năng chịu tải của cọc phụ thuộc vào nhiều yếu tố và phải được xác định theo điều kiện thiết kế cụ thể. Tuy nhiên, về nguyên tắc thi công, việc ép cọc thẳng đứng giúp cọc làm việc đúng theo phương dự kiến.

Nếu cọc bị nghiêng đáng kể, trạng thái chịu lực của cọc có thể thay đổi. Đây là lý do việc kiểm tra và điều chỉnh cọc trong quá trình ép cần được thực hiện thường xuyên thay vì chỉ kiểm tra một lần ở thời điểm bắt đầu.

3 bước kỹ thuật kiểm soát độ thẳng đứng của cọc khi ép

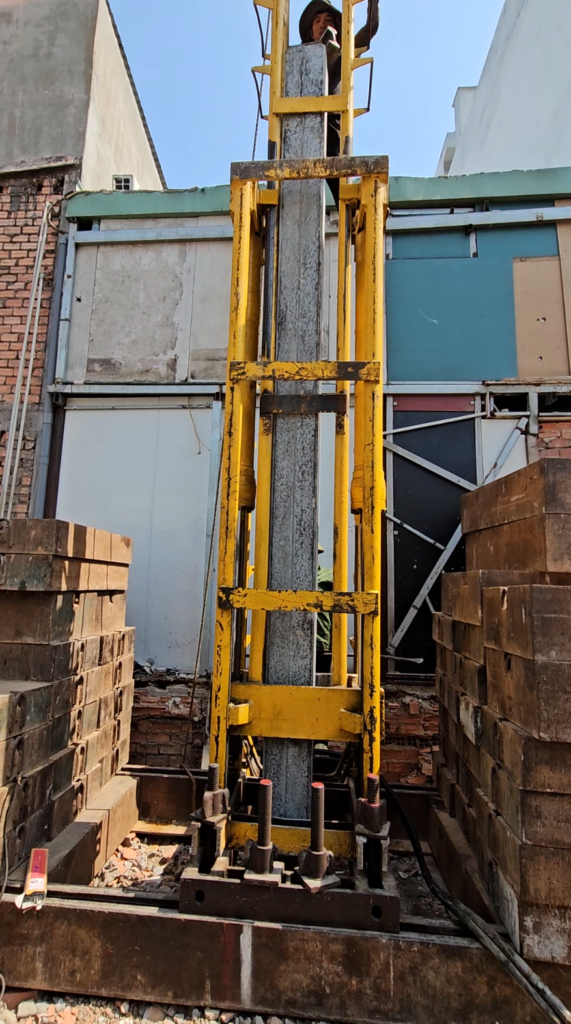

Bước 1: Dựng cọc đầu tiên thẳng tuyệt đối

Cọc đầu tiên đóng vai trò định hướng cho toàn bộ hệ cọc phía dưới. Do đó, trước khi bắt đầu ép, cần xác định đúng vị trí cọc và kiểm tra phương đứng của cọc. Cọc phải được đặt đúng vị trí, được căn chỉnh cẩn thận và đảm bảo phương thẳng đứng trước khi máy ép bắt đầu tác dụng lực.

Đây là bước rất quan trọng trong kỹ thuật ép cọc.

Nếu cọc đầu tiên đã bị nghiêng, những đoạn cọc tiếp theo sẽ khó có thể điều chỉnh hoàn toàn về đúng phương. Sai lệch ban đầu có thể tiếp tục được duy trì hoặc gia tăng trong quá trình ép. Vì vậy, không nên xem việc dựng cọc đầu tiên là một thao tác đơn giản. Đây chính là bước tạo định hướng cho toàn bộ quá trình thi công.

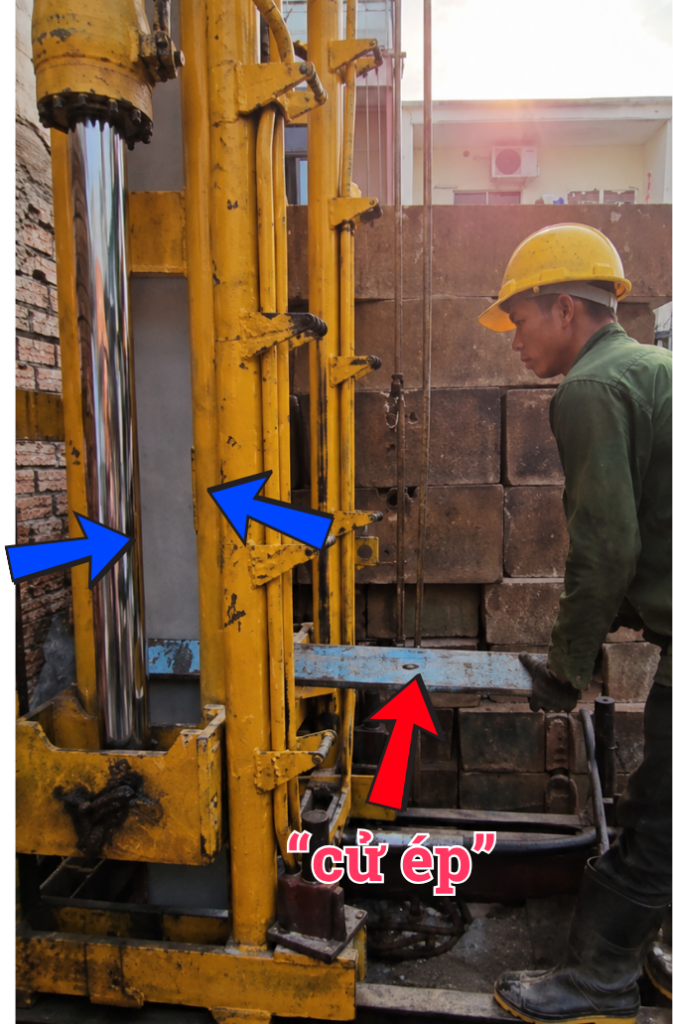

Bước 2: Sử dụng cữ ép để canh chỉnh độ thẳng đứng

Trong quá trình ép, có thể sử dụng cữ ép bằng thanh gỗ hoặc thép hộp để hỗ trợ giữ cọc ổn định và kiểm soát khoảng hở theo phương đứng.

Cữ ép giúp:

• Hạn chế cọc bị xô lệch.
• Giữ cọc ổn định trong quá trình máy ép hoạt động.
• Hỗ trợ người thi công kiểm soát phương đứng.
• Giảm nguy cơ cọc bị lệch khi lực ép tăng dần.

Đặc biệt, trong trường hợp cọc gặp các vật cản như đá, xà bần hoặc khu vực đất có sự thay đổi, cọc có thể xuất hiện xu hướng lệch khỏi vị trí ban đầu. Lúc này, việc sử dụng cữ ép kết hợp với theo dõi liên tục giúp người thi công phát hiện và xử lý sai lệch sớm hơn.

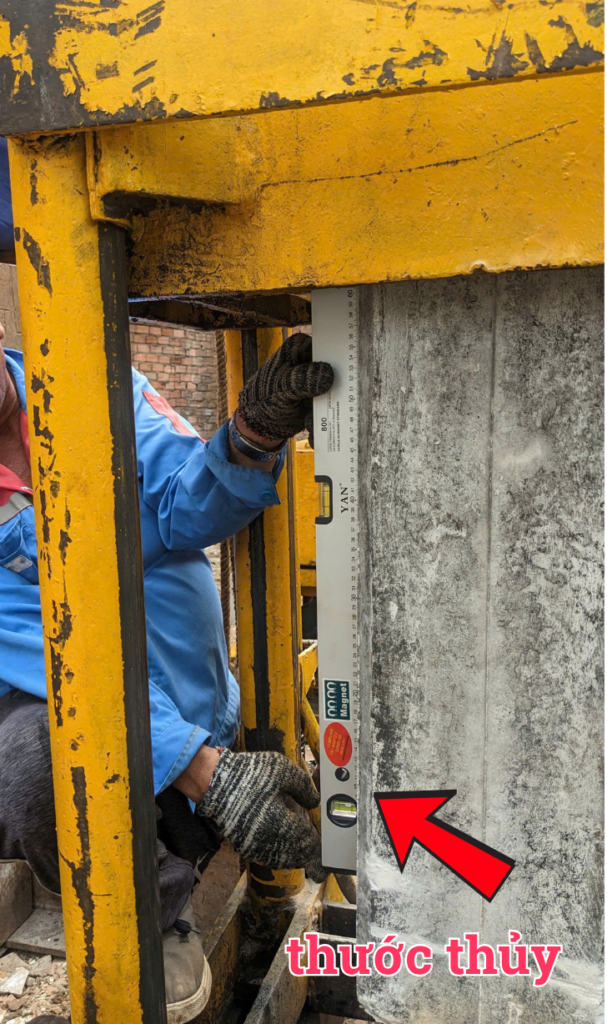

Bước 3: Kiểm tra liên tục trong suốt quá trình ép

Một sai lầm trong thi công là chỉ kiểm tra cọc tại thời điểm bắt đầu.

Trên thực tế, kiểm tra độ thẳng đứng của cọc cần được thực hiện liên tục trong quá trình ép bởi hướng của cọc có thể thay đổi khi chiều sâu ép tăng lên.

Các thiết bị đơn giản có thể được sử dụng để kiểm tra như:

• Thước thủy.
• Máy laser.

Người giám sát cần theo dõi cọc trong quá trình máy ép tác động lực. Khi phát hiện dấu hiệu lệch trục, cần kịp thời điều chỉnh trước khi cọc tiếp tục đi sâu.

Việc kiểm tra thường xuyên có ý nghĩa quan trọng bởi khi cọc đã ép xuống sâu, khả năng điều chỉnh lại vị trí sẽ khó khăn hơn rất nhiều.

Những thời điểm cần đặc biệt chú ý khi ép cọc

Khi bắt đầu ép cọc

Đây là thời điểm cần kiểm soát kỹ nhất vì cọc bắt đầu đi vào đất và hình thành hướng ép. Nếu cọc được đặt lệch hoặc không thẳng ngay từ đầu, sai lệch có thể tiếp tục kéo dài trong những mét ép tiếp theo.

Khi nối các đoạn cọc

Khi chiều sâu ép lớn hơn chiều dài một đoạn cọc, các đoạn cọc cần được nối với nhau. Tại vị trí nối, cần đảm bảo các đoạn cọc được căn chỉnh phù hợp để tránh tạo ra sai lệch trục. Nếu hai đoạn cọc không được nối đúng phương, toàn bộ thân cọc phía dưới có thể tiếp tục phát triển theo hướng không mong muốn.

Khi cọc gặp vật cản

Khi gặp vật cản dưới nền đất, cọc có thể xuất hiện hiện tượng lệch hướng.

Một số vật cản thường gặp gồm:

• Đá.
• Xà bần.
• Kết cấu cũ còn sót lại dưới đất.
• Các lớp đất có điều kiện địa chất khác biệt.

Trong những trường hợp này, người thi công cần theo dõi kỹ chuyển động của cọc và không nên tiếp tục ép một cách máy móc khi nhận thấy cọc đang có dấu hiệu lệch.

Hậu quả khi không kiểm soát tốt độ thẳng đứng của cọc

Cọc bị lệch trục

Đây là hậu quả trực tiếp nhất. Khi trục cọc không còn đúng phương, tải trọng truyền xuống có thể không còn phân bố như điều kiện dự kiến.

Ảnh hưởng đến khả năng chịu lực của hệ móng

Cọc là một bộ phận trong hệ thống móng. Khi một hoặc nhiều cọc bị sai lệch, trạng thái làm việc của hệ cọc và đài cọc có thể bị ảnh hưởng. Do đó, việc kiểm soát độ thẳng đứng của cọc khi ép cần được xem là một phần của công tác kiểm soát chất lượng nền móng.

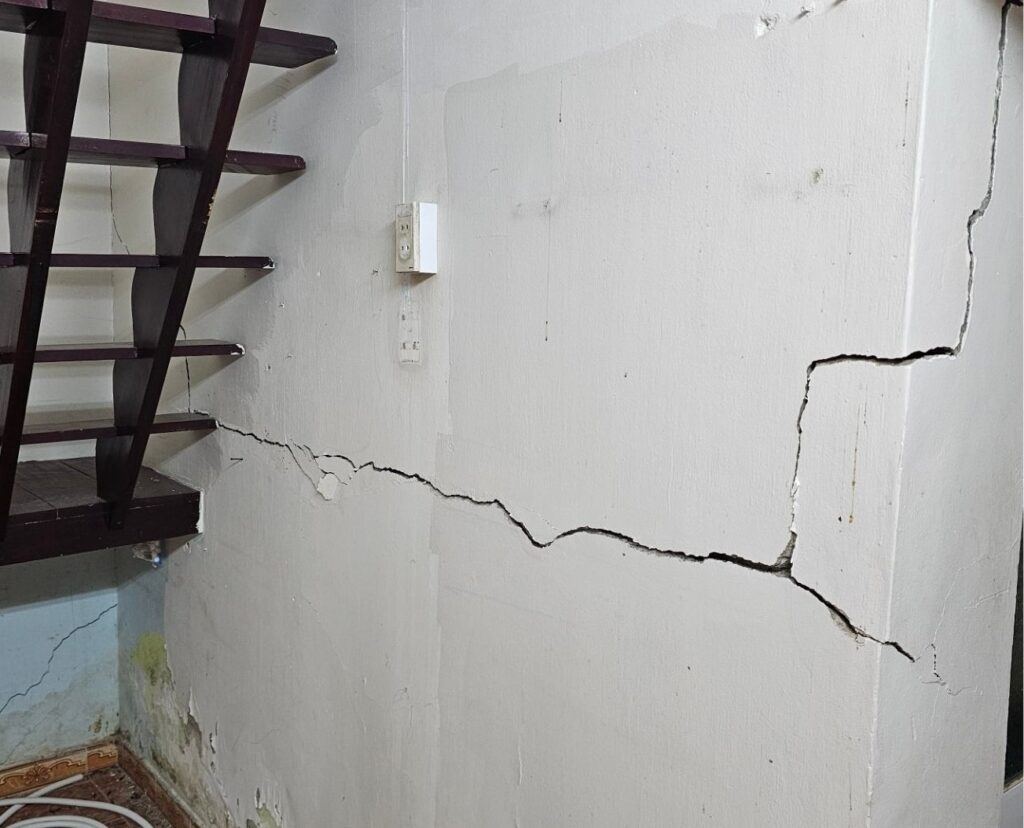

Nguy cơ phát sinh lún lệch

Khi hệ móng làm việc không đồng đều, công trình có thể xuất hiện các dấu hiệu như:

• Nứt tường.
• Nứt dầm, sàn.
• Cửa bị kẹt hoặc khó đóng mở.
• Các vị trí tiếp giáp xuất hiện khe nứt.

Cần lưu ý rằng những hiện tượng trên có thể xuất phát từ nhiều nguyên nhân khác nhau. Không nên kết luận chỉ dựa vào một dấu hiệu đơn lẻ rằng nguyên nhân chắc chắn do cọc bị nghiêng.

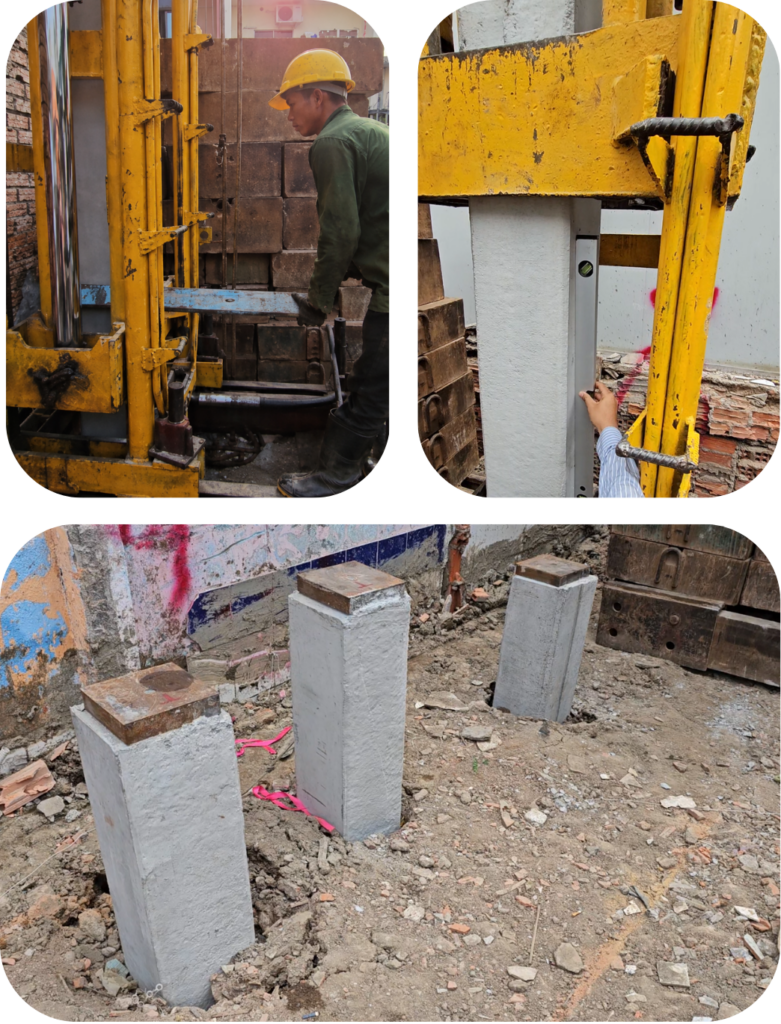

Lợi ích khi kiểm soát tốt độ thẳng đứng của cọc

Kiểm soát tốt ép cọc thẳng đứng mang lại nhiều lợi ích cho quá trình thi công và chất lượng nền móng.

Khả năng chịu tải của cọc được đảm bảo

Khi cọc được thi công đúng phương, cọc có điều kiện làm việc phù hợp với yêu cầu thiết kế.

Hạn chế nguy cơ lún lệch

Một hệ cọc được bố trí và thi công đúng yêu cầu góp phần giúp tải trọng được truyền xuống nền đất theo phương án đã tính toán.

Kết cấu công trình ổn định

Nền móng là bộ phận chịu tải trọng của toàn bộ công trình. Kiểm soát tốt chất lượng cọc góp phần tạo cơ sở cho kết cấu phía trên làm việc ổn định và lâu dài.

Một số lưu ý khi kiểm tra cọc trong quá trình thi công

Để kiểm soát kỹ thuật ép cọc hiệu quả, cần chú ý một số vấn đề sau:

Thứ nhất, kiểm tra vị trí tim cọc trước khi ép.

Thứ hai, kiểm tra phương đứng của cọc trước khi bắt đầu tác dụng lực.

Thứ ba, theo dõi cọc trong suốt quá trình ép thay vì chỉ kiểm tra tại thời điểm ban đầu.

Thứ tư, kiểm tra lại phương cọc sau khi nối từng đoạn cọc.

Thứ năm, đặc biệt chú ý khi tốc độ ép, lực ép hoặc hướng chuyển động của cọc có dấu hiệu bất thường.

Thứ sáu, khi phát hiện cọc có dấu hiệu lệch, cần dừng hoặc điều chỉnh quy trình theo phương án kỹ thuật phù hợp thay vì cố tiếp tục ép.

Độ thẳng đứng của cọc khi ép là một yếu tố quan trọng trong quá trình thi công nền móng. Cọc không chỉ cần đạt chiều sâu và lực ép theo yêu cầu mà còn phải được kiểm soát về phương và vị trí trong suốt quá trình thi công.

Để hạn chế sai lệch, quy trình cần được kiểm soát từ những bước đầu tiên: dựng cọc đầu tiên đúng phương, sử dụng cữ ép để hỗ trợ canh chỉnh và kiểm tra liên tục bằng thước thủy hoặc máy laser.

Một quy trình ép cọc thẳng đứng được kiểm soát tốt sẽ giúp cọc có điều kiện làm việc phù hợp với thiết kế, hạn chế những sai sót trong thi công và góp phần đảm bảo sự ổn định của hệ móng.

Đối với mỗi công trình, các yêu cầu cụ thể về dung sai, phương pháp kiểm tra và nghiệm thu cần được xác định theo hồ sơ thiết kế, chỉ dẫn kỹ thuật và tiêu chuẩn áp dụng cho công trình.
