Gia công cốt thép dầm sàn đúng kỹ thuật và quy trình

Trong quá trình xây dựng, gia công cốt thép dầm sàn là một trong những công việc quan trọng trước khi tiến hành lắp dựng kết cấu. Cốt thép được gia công chính xác sẽ giúp quá trình lắp dựng diễn ra thuận lợi, hạn chế thép vụn, giảm thời gian sửa chữa và đảm bảo dầm sàn làm việc đúng theo thiết kế.

Ngược lại, nếu gia công cốt thép dầm sàn không đúng kích thước, sai vị trí cắt uốn hoặc không phân loại rõ ràng, công trình có thể phát sinh nhiều vấn đề như khó lắp dựng, phải cắt nối hoặc sửa chữa tại công trường, tăng lượng thép hao hụt và ảnh hưởng đến tiến độ thi công.

Vậy gia công thép dầm sàn cần thực hiện như thế nào? Các bước cần kiểm tra ra sao để hạn chế sai sót? Hãy cùng Việt Kiến Trúc tìm hiểu chi tiết qua bài viết dưới đây.

Vì sao cần gia công cốt thép dầm sàn đúng quy trình?

Dầm và sàn là những bộ phận kết cấu quan trọng của công trình. Hệ thống cốt thép dầm sàn có nhiệm vụ tham gia chịu lực và làm việc cùng với bê tông theo yêu cầu của hồ sơ thiết kế.

Do đó, thép cần được gia công đúng:

• Chủng loại.
• Đường kính.
• Số lượng.
• Chiều dài.
• Vị trí cắt.
• Vị trí uốn.
• Kích thước thép đai.
• Chiều dài neo và móc thép theo thiết kế.

Trong thực tế, nếu chỉ dựa vào kinh nghiệm của công nhân mà không kiểm tra kỹ bản vẽ, rất dễ xảy ra tình trạng cắt thép sai chiều dài hoặc nhầm loại thép.

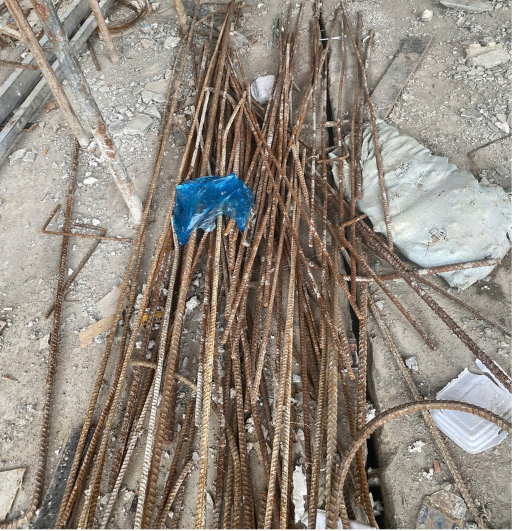

Điều này khiến quá trình gia công cốt thép dầm sàn phát sinh nhiều thép vụn. Một số trường hợp còn phải gia công lại ngay tại công trường, vừa mất thời gian vừa làm tăng chi phí nhân công và vật tư.

Vì vậy, nguyên tắc quan trọng là không được cắt thép theo kinh nghiệm hoặc ước lượng bằng mắt. Mọi kích thước phải được kiểm tra từ bản vẽ kết cấu và bảng thống kê thép trước khi thực hiện.

Quy trình gia công cốt thép dầm sàn

Một quy trình gia công cốt thép dầm sàn cơ bản có thể thực hiện theo các bước: Thống kê thép → Đo và đánh dấu → Cắt, uốn → Kiểm tra → Phân loại và sắp xếp → Lắp dựng.

Việc thực hiện tuần tự từng bước giúp kiểm soát tốt hơn chất lượng thép trước khi đưa vào vị trí kết cấu.

Bước 1: Thống kê chi tiết thép dầm sàn trước khi gia công

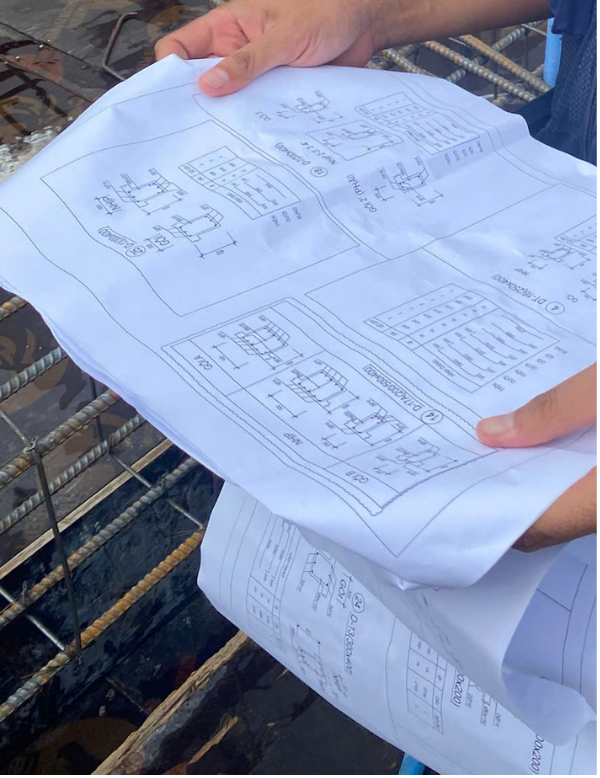

Đây là bước đầu tiên và cũng là bước rất quan trọng trong quy trình gia công cốt thép. Trước khi tiến hành cắt hoặc uốn thép, kỹ thuật và giám sát cần đọc kỹ hồ sơ bản vẽ kết cấu để xác định đầy đủ thông tin cần thiết.

Các nội dung cần thống kê gồm:

• Đọc bản vẽ mặt bằng dầm sàn.
• Kiểm tra chi tiết mặt cắt dầm.
• Kiểm tra cấu tạo thép dầm.
• Kiểm tra cấu tạo thép sàn.
• Thống kê số lượng từng loại thanh thép.
• Xác định đường kính của từng loại thép.
• Tính toán chiều dài từng thanh.
• Kiểm tra chiều dài neo nếu có.
• Thống kê số lượng và kích thước thép đai dầm.

Việc thống kê giúp người thực hiện hình dung rõ toàn bộ khối lượng thép cần gia công trước khi bắt đầu. Đối với gia công thép dầm sàn, nên ưu tiên thống kê và gia công thép dầm trước, sau đó mới tiến hành các nhóm thép sàn theo trình tự thi công.

Không nên bỏ qua bước thống kê

Nếu không có bảng thống kê cụ thể, công nhân có thể dễ dàng nhầm:

• Thép trên và thép dưới.
• Thép tăng cường.
• Thép mũ.
• Thép đai.
• Thép có cùng đường kính nhưng khác chiều dài.
• Thép thuộc các dầm hoặc ô sàn khác nhau.

Do đó, thống kê chính xác là nền tảng để gia công cốt thép dầm sàn đạt hiệu quả.

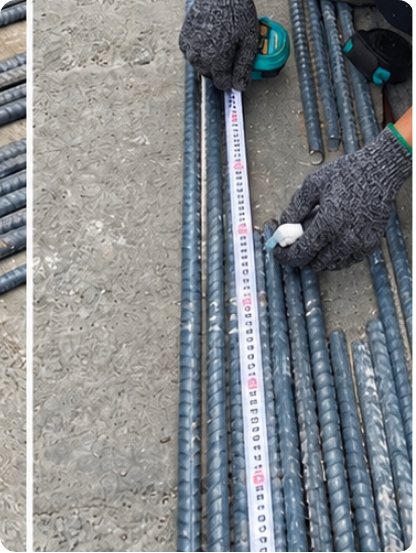

Bước 2: Đo chiều dài và đánh dấu vị trí cắt uốn

Sau khi có bảng thống kê, bước tiếp theo là đo và đánh dấu chính xác trên từng thanh thép. Công việc này cần được thực hiện dựa trên kích thước đã được kiểm tra từ bản vẽ.

Các công việc cần thực hiện

• Đo chính xác chiều dài từng thanh.
• Đánh dấu vị trí cần cắt.
• Đánh dấu vị trí cần uốn.
• Đánh dấu vị trí tạo móc hoặc neo nếu có.
• Kiểm tra lại kích thước trước khi đưa vào máy cắt.

Trong gia công cốt thép dầm sàn, việc đánh dấu trước khi cắt có vai trò rất quan trọng. Một sai sót nhỏ trong quá trình đo có thể khiến cả thanh thép không đạt kích thước yêu cầu.

Đánh dấu chính xác giúp:

• Hạn chế sai sót khi gia công.
• Giảm lượng thép vụn.
• Hạn chế phải cắt lại.
• Đảm bảo chiều dài thanh thép.
• Tăng tốc độ lắp dựng.
• Giảm chi phí phát sinh.

Đặc biệt, đối với các thanh thép có chiều dài lớn hoặc nhiều vị trí uốn, cần kiểm tra kỹ từng kích thước trước khi thực hiện.

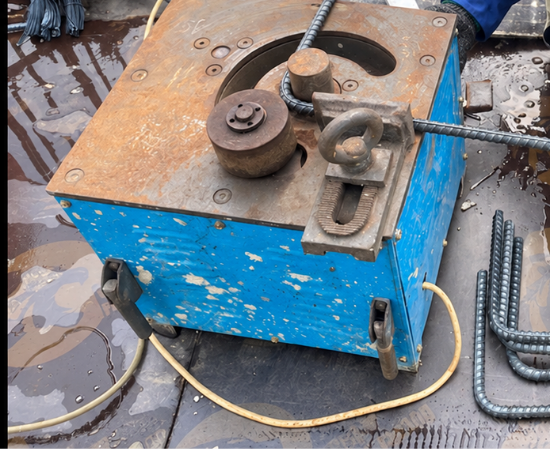

Bước 3: Cắt và uốn thép theo vị trí đã đánh dấu

Sau khi đo và đánh dấu, tiến hành cắt và uốn theo đúng kích thước. Tùy đường kính và khối lượng thép, có thể sử dụng các loại thiết bị phù hợp như:

• Máy cắt thép.
• Máy cắt thủy lực.
• Máy cắt bàn.
• Máy uốn thép.
• Thiết bị uốn thủ công đối với một số trường hợp phù hợp.

Trong quá trình gia công thép dầm sàn, thiết bị cần được lựa chọn phù hợp với đường kính thép và yêu cầu gia công.

Những điểm cần chú ý khi cắt thép

Khi cắt cần:

• Cắt đúng vị trí đã đánh dấu.
• Kiểm tra chiều dài thanh sau khi cắt.
• Hạn chế cắt nhầm chủng loại.
• Không tự ý thay đổi kích thước theo kinh nghiệm.
• Kiểm tra lại những thanh có kích thước đặc biệt.

Những điểm cần chú ý khi uốn thép

Khi uốn cần đảm bảo:

• Đúng vị trí uốn.
• Đúng góc uốn.
• Đúng kích thước móc.
• Không làm biến dạng bất thường thanh thép.
• Không làm ảnh hưởng đến chất lượng thép.
• Đặc biệt kiểm tra kỹ thép đai dầm sau khi uốn.

Đối với thép đai, cần kiểm tra lại kích thước khung sau khi uốn để đảm bảo phù hợp với tiết diện dầm. Gia công cốt thép dầm sàn chính xác ngay từ bước cắt uốn sẽ giúp giảm đáng kể thời gian chỉnh sửa khi đưa thép vào vị trí lắp dựng.

Kiểm tra thép sau khi gia công

Sau khi cắt và uốn, không nên đưa thép đi lắp dựng ngay mà cần kiểm tra lại. Nội dung kiểm tra có thể bao gồm:

• Đường kính thép.
• Chiều dài thanh.
• Số lượng thanh.
• Vị trí uốn.
• Kích thước thép đai.
• Hình dạng sau khi uốn.
• Chiều dài neo, móc nếu có.
• Chủng loại và vị trí sử dụng.

Đây là bước giúp phát hiện những sai sót trước khi thép được vận chuyển đến vị trí thi công. Nếu phát hiện thanh thép không đúng kích thước, cần xử lý trước khi lắp dựng thay vì để đến công trường mới phát hiện. Điều này đặc biệt quan trọng đối với những công trình có số lượng dầm lớn, nhiều loại thép và nhiều kích thước khác nhau.

Bước 4: Sắp xếp thép đã gia công theo từng bộ

Sau khi hoàn thành gia công cốt thép dầm sàn, thép cần được phân loại và sắp xếp rõ ràng. Không nên để tất cả các loại thép đã gia công chung một khu vực mà không có ký hiệu nhận biết.

Có thể phân loại theo:

• Từng dầm.
• Từng khu vực.
• Từng tầng.
• Từng ô sàn.
• Từng đường kính.
• Từng loại thép.

Ví dụ, thép của một dầm có thể được bó thành một bộ riêng và có ghi chú rõ tên dầm, loại thép và vị trí sử dụng. Cách sắp xếp này giúp công nhân dễ dàng lấy đúng thép khi lắp dựng. Đối với những công trình có nhiều loại dầm khác nhau, việc phân loại sau gia công thép dầm sàn càng trở nên cần thiết.

Lợi ích của việc phân loại

• Hạn chế nhầm thép.
• Dễ kiểm tra số lượng.
• Dễ vận chuyển.
• Dễ tìm kiếm khi lắp dựng.
• Giảm thời gian thi công.
• Hạn chế tình trạng lấy nhầm thép giữa các vị trí.

Những sai sót thường gặp khi gia công cốt thép dầm sàn

Trong quá trình thi công, một số sai sót thường xuất hiện nếu gia công cốt thép dầm sàn không được kiểm soát chặt chẽ.

Cắt thép theo kinh nghiệm

Đây là lỗi cần tránh. Thợ có kinh nghiệm vẫn cần căn cứ vào bản vẽ và bảng thống kê. Việc ước lượng bằng mắt có thể dẫn đến sai chiều dài, sai vị trí neo hoặc sai vị trí uốn.

Không thống kê thép trước

Nếu không thống kê trước, quá trình gia công dễ bị động, nhầm số lượng hoặc thiếu thép khi lắp dựng.

Đánh dấu không chính xác

Đánh dấu sai vị trí sẽ dẫn đến cắt sai. Khi đó thanh thép có thể không đạt chiều dài yêu cầu.

Để lẫn các loại thép

Các thanh có cùng đường kính nhưng khác chiều dài rất dễ bị nhầm nếu không được phân loại.

Không kiểm tra thép sau khi uốn

Thép đai hoặc thép có hình dạng đặc biệt cần được kiểm tra kích thước sau khi uốn.

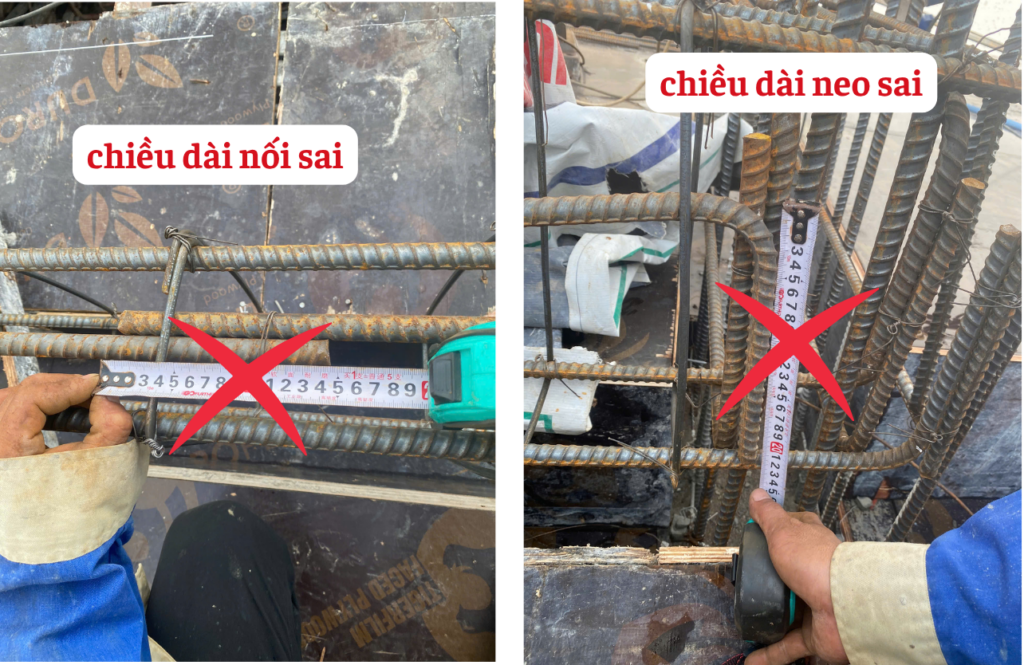

Gia công và lắp dựng không theo bản vẽ

Mọi công tác gia công cốt thép dầm sàn đều phải bám sát hồ sơ thiết kế kết cấu được duyệt. Không nên tự ý thay đổi kích thước hoặc cấu tạo khi chưa có sự kiểm tra của người có chuyên môn.

Lợi ích của việc gia công cốt thép dầm sàn đúng kỹ thuật

Thực hiện đúng quy trình gia công cốt thép mang lại nhiều lợi ích thiết thực cho công trình.

Lắp dựng nhanh chóng hơn

Khi thép đã được cắt, uốn và phân loại chính xác, công nhân chỉ cần đưa đúng bộ thép đến vị trí tương ứng.

Hạn chế thép vụn

Tính toán chiều dài trước khi cắt giúp tận dụng vật liệu tốt hơn và giảm lượng thép dư thừa.

Hạn chế sửa chữa tại công trường

Thép được kiểm tra trước khi đưa đến vị trí lắp dựng sẽ giảm tình trạng phải cắt, uốn hoặc gia công lại.

Tiết kiệm thời gian

Quy trình rõ ràng giúp công tác thi công diễn ra liên tục, hạn chế thời gian chờ xử lý sai sót.

Tiết kiệm chi phí

Giảm thép vụn, giảm nhân công sửa chữa và hạn chế phát sinh trong quá trình thi công sẽ góp phần kiểm soát chi phí xây dựng.

Đảm bảo yêu cầu thiết kế

Quan trọng nhất, cốt thép dầm sàn được gia công đúng kích thước và cấu tạo sẽ tạo điều kiện để kết cấu được lắp dựng đúng theo hồ sơ thiết kế.

Nếu thực hiện tốt từ đầu, quá trình lắp dựng sẽ thuận lợi hơn rất nhiều. Ngược lại, chỉ một sai sót ở bước gia công cũng có thể kéo theo nhiều vấn đề trong các bước tiếp theo. Vì vậy, chủ đầu tư và đơn vị thi công cần đặc biệt chú ý đến công tác gia công cốt thép dầm sàn, đồng thời kiểm soát chất lượng ngay từ khâu chuẩn bị.

Gia công cốt thép dầm sàn đúng kỹ thuật là yếu tố quan trọng giúp quá trình thi công diễn ra chính xác, nhanh chóng và hạn chế phát sinh chi phí. Từ bước thống kê thép, đo và đánh dấu, cắt uốn cho đến phân loại, tất cả đều cần được thực hiện theo bản vẽ kết cấu và có kiểm tra cụ thể.

Một quy trình gia công thép dầm sàn khoa học không chỉ giúp giảm lượng thép vụn mà còn hạn chế nhầm lẫn, giảm thời gian sửa chữa và hỗ trợ quá trình lắp dựng dầm sàn hiệu quả hơn. Đặc biệt, không nên cắt thép theo kinh nghiệm hoặc ước lượng bằng mắt. Mỗi thanh thép cần được kiểm tra về kích thước, số lượng, đường kính và vị trí sử dụng trước khi đưa vào thi công.
