Lắp dựng cốt thép cột đúng kỹ thuật: Quy trình và lưu ý quan trọng

Trong kết cấu bê tông cốt thép, cột là một trong những cấu kiện chịu lực quan trọng của công trình. Cột có nhiệm vụ tiếp nhận và truyền tải trọng từ các tầng, dầm, sàn xuống móng. Vì vậy, lắp dựng cốt thép cột đúng kỹ thuật là một trong những yêu cầu quan trọng nhằm bảo đảm cấu kiện làm việc đúng với thiết kế.

Trên thực tế, nhiều công trình gặp phải những sai sót ngay từ khâu lắp dựng thép cột như nối thép sai vị trí, bố trí đai không đúng khoảng cách, thép chủ sai số lượng, cột không thẳng đứng hoặc thiếu cục kê bảo đảm lớp bê tông bảo vệ.

Những lỗi này nếu không được phát hiện trước khi đổ bê tông có thể rất khó sửa chữa về sau. Vậy lắp dựng cốt thép cột cần thực hiện theo trình tự như thế nào? Cần kiểm tra những gì trước khi đổ bê tông? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

Mục lục bài viết

Vì sao cần lắp dựng cốt thép cột đúng kỹ thuật?

Cốt thép trong cột không được bố trí tùy ý mà phải tuân thủ hồ sơ thiết kế kết cấu. Mỗi thanh thép chủ, từng đoạn đai và vị trí nối đều có vai trò nhất định trong khả năng chịu lực của cột.

Khi lắp dựng cốt thép cột không đúng, một số vấn đề có thể xảy ra như:

Nối thép sai vị trí làm ảnh hưởng đến khả năng làm việc của cấu kiện.
Số lượng hoặc đường kính thép chủ không đúng với thiết kế.
Khoảng cách cốt đai không phù hợp.
Cốt thép bị xê dịch trong quá trình đổ bê tông.
Thiếu cục kê khiến lớp bê tông bảo vệ không đạt yêu cầu.
Thép bị lệch khỏi vị trí thiết kế.
Cột không bảo đảm độ thẳng đứng.
Thép chờ không đủ chiều dài nối theo yêu cầu thiết kế.

Đặc biệt, phần chân cột và khu vực nối thép cần được kiểm soát kỹ vì đây là những vị trí có yêu cầu cấu tạo cốt thép quan trọng. Do đó, lắp dựng cốt thép cột không đơn thuần là đưa thép vào vị trí mà phải bao gồm cả quá trình định vị, cố định, kiểm tra và nghiệm thu trước khi chuyển sang công đoạn tiếp theo.

Quy trình lắp dựng cốt thép cột

Một quy trình lắp dựng cốt thép cột cơ bản có thể được thực hiện qua các bước: kiểm tra bản vẽ, vệ sinh chân cột, kiểm tra thép chờ, định vị đai, dựng thép chủ, bố trí cục kê và kiểm tra tổng thể trước khi đổ bê tông.

Việc thực hiện tuần tự giúp hạn chế tình trạng phải tháo dỡ hoặc sửa chữa hệ thép sau khi đã lắp dựng.

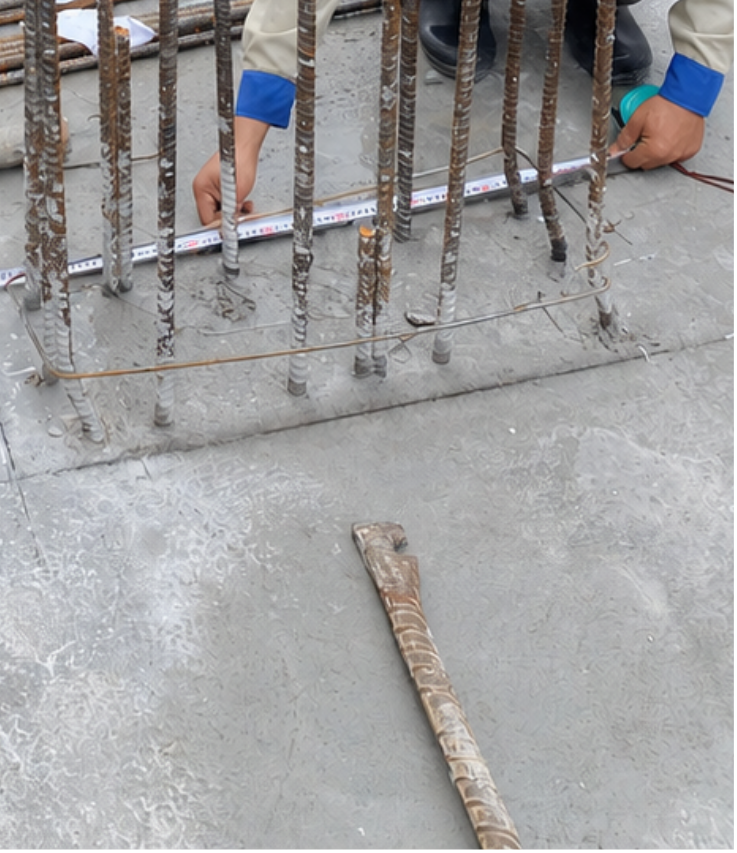

Bước 1: Xem kỹ bản vẽ kết cấu

Trước khi lắp dựng cốt thép cột, đội thi công cần kiểm tra kỹ bản vẽ kết cấu. Các thông tin cần đối chiếu gồm:

Vị trí cột.
Kích thước tiết diện cột.
Số lượng thép chủ.
Đường kính thép chủ.
Chủng loại thép theo thiết kế.
Khoảng cách cốt đai.
Khu vực bố trí đai dày.
Vị trí nối thép.
Chiều dài nối hoặc yêu cầu đối với mối nối.
Chiều dày lớp bê tông bảo vệ.

Đây là bước đầu tiên nhưng có ý nghĩa rất quan trọng đối với lắp dựng thép cột. Nếu không kiểm tra bản vẽ trước, người thi công có thể nhầm vị trí cột, nhầm số lượng thép hoặc bố trí sai khoảng cách đai. Đối với công trình có nhiều loại cột khác nhau, cần phân biệt từng loại cột theo ký hiệu trên bản vẽ để tránh lắp nhầm.

Bước 2: Vệ sinh chân cột và kiểm tra thép chờ

Sau khi kiểm tra bản vẽ, cần kiểm tra vị trí chân cột trước khi thực hiện lắp dựng cốt thép cột.

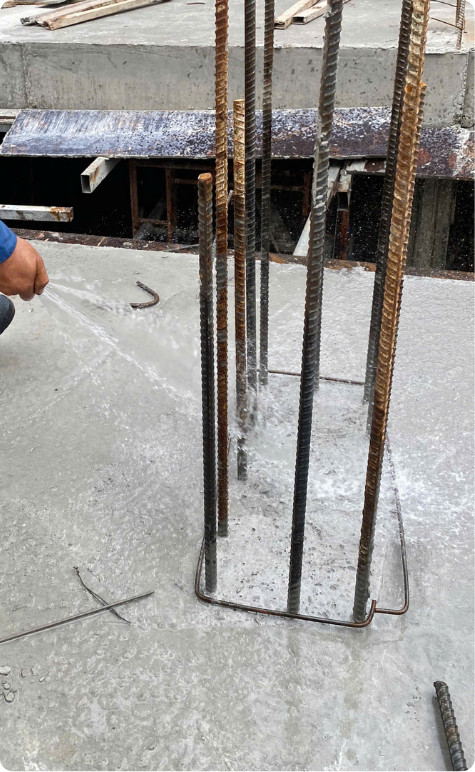

Vệ sinh chân cột

Chân cột phải được vệ sinh sạch sẽ trước khi lắp dựng và trước khi đổ bê tông. Các vật liệu cần loại bỏ gồm:

Bê tông thừa.
Vữa rơi vãi.
Đất cát.
Rác xây dựng.
Dầu mỡ.
Nước đọng hoặc các tạp chất khác.

Chân cột sạch giúp hạn chế các yếu tố ảnh hưởng đến sự liên kết giữa bê tông mới và phần bê tông đã thi công trước đó.

Kiểm tra thép chờ

Thép chờ là bộ phận liên kết giữa cốt thép của đoạn cột trước và đoạn cột tiếp theo. Vì vậy, cần kiểm tra kỹ:

Vị trí thép chờ.
Số lượng thép chờ.
Đường kính thép.
Độ thẳng đứng.
Chiều dài thép chờ.
Khoảng cách giữa các thanh thép.

Chiều dài nối phải được thực hiện theo hồ sơ thiết kế và tiêu chuẩn áp dụng. Không nên tự ý thay đổi chiều dài nối chỉ dựa trên kinh nghiệm thi công. Đây là một trong những nội dung quan trọng khi lắp dựng cốt thép cột, bởi sai sót tại thép chờ có thể khiến việc lắp thép chủ phía trên gặp khó khăn.

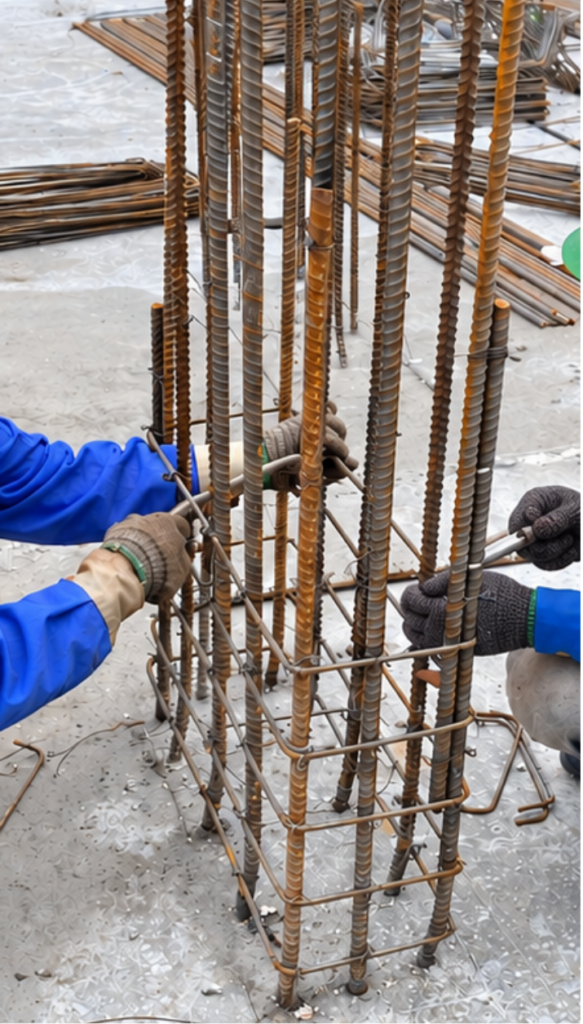

Bước 3: Định vị và bố trí đai thép vùng chân cột

Sau khi kiểm tra thép chờ, tiến hành định vị vị trí các đai.

Theo nội dung hướng dẫn trong tài liệu, khoảng cách đai tại một số khu vực được thể hiện ở mức 100 mm. Tuy nhiên, khoảng cách thực tế phải được kiểm tra theo bản vẽ kết cấu của từng công trình.

Khi lắp dựng cốt thép cột, cần đánh dấu vị trí đai trên thép chủ để người thi công dễ dàng xác định khoảng cách.

Các bước thực hiện có thể gồm:

Xác định vị trí bắt đầu của đai.
Đánh dấu khoảng cách theo bản vẽ.
Bố trí đai tại đúng vị trí.
Cố định đai với thép chủ.
Kiểm tra lại khoảng cách giữa các đai.

Đặc biệt chú ý vùng chân cột

Vùng chân cột là khu vực cần được kiểm soát kỹ về cấu tạo cốt đai. Do đó, khi lắp dựng thép cột, không nên chỉ kiểm tra số lượng đai mà còn phải kiểm tra chính xác vị trí từng đoạn đai.

Nếu đai được bố trí sai khoảng cách, hệ thống cốt thép có thể không đáp ứng đúng yêu cầu cấu tạo của thiết kế.

Bước 4: Lắp dựng thép chủ cột

Đây là công đoạn quan trọng trong toàn bộ quy trình lắp dựng cốt thép cột. Các thanh thép chủ được đưa vào đúng vị trí và liên kết với thép chờ theo bản vẽ.

Khi thực hiện cần chú ý:

Đúng số lượng thép chủ.
Đúng đường kính thép.
Đúng vị trí thanh thép.
Đúng kích thước tiết diện cột.
Đúng chiều dài nối.
Các vị trí nối được bố trí theo thiết kế.
Hạn chế tập trung quá nhiều mối nối tại cùng một mặt cắt.

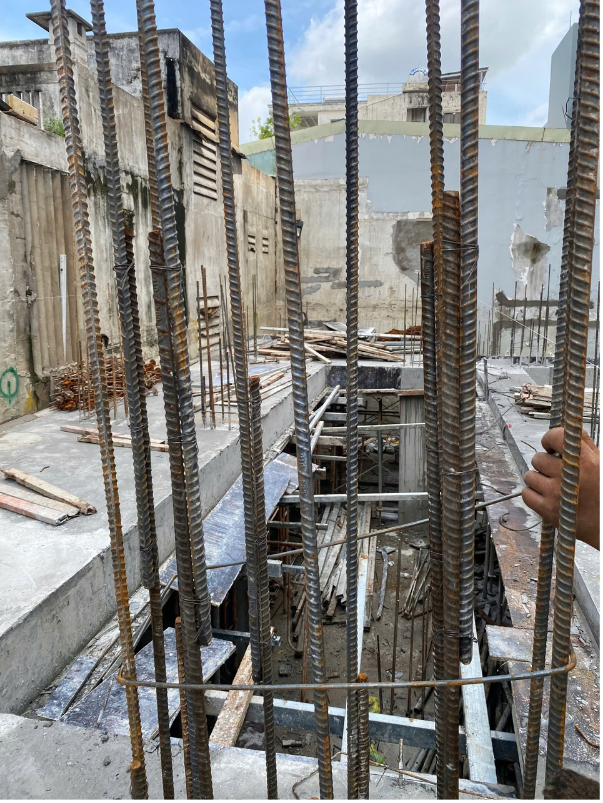

Nối thép cột

Một trong những lỗi thường gặp khi lắp dựng cốt thép cột là bố trí mối nối không đúng. Mối nối cần được thực hiện theo hồ sơ thiết kế và tiêu chuẩn áp dụng. Trong tài liệu minh họa, chiều dài nối được thể hiện từ 35d trở lên, trong đó d là đường kính thanh thép.

Ví dụ, nếu thanh thép có đường kính 16 mm thì 35d tương ứng: 35 × 16 = 560 mm

Tuy nhiên, đây chỉ là phép quy đổi theo giá trị minh họa trong tài liệu; chiều dài nối chính thức phải căn cứ vào thiết kế kết cấu và tiêu chuẩn áp dụng cho công trình.

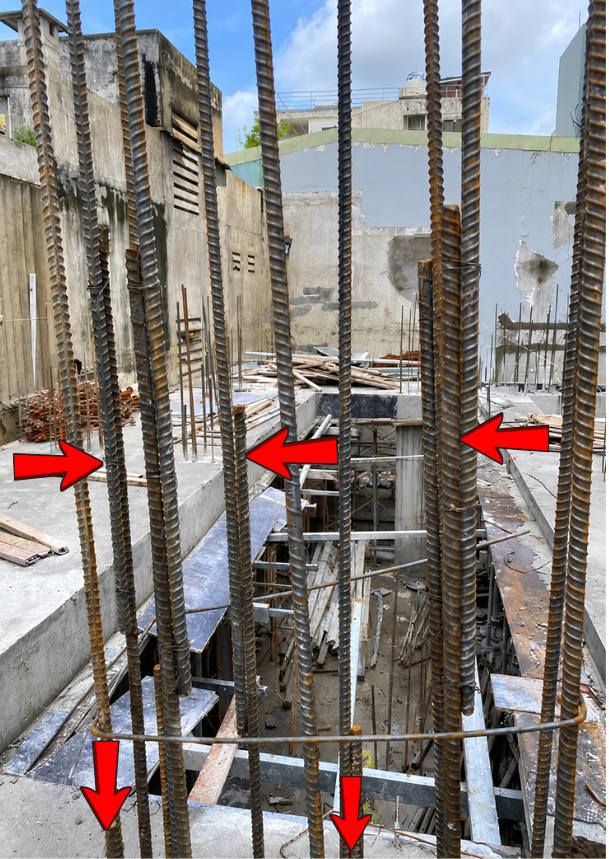

Bố trí nối thép so le

Không nên tập trung toàn bộ vị trí nối thép tại cùng một cao độ. Các mối nối cần được bố trí so le theo yêu cầu thiết kế để tránh tập trung quá nhiều vị trí nối trên cùng một mặt cắt. Đây là nội dung cần kiểm tra kỹ trong quá trình lắp dựng thép cột.

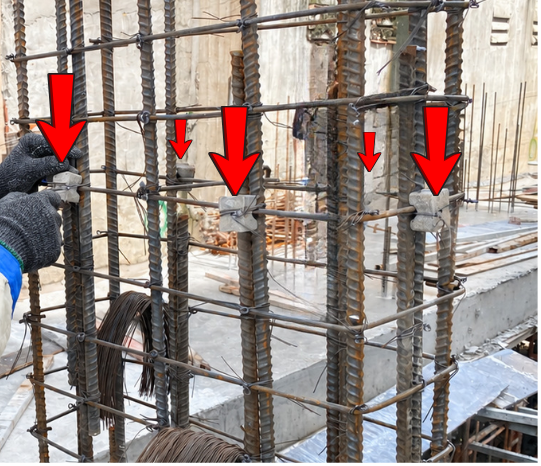

Bước 5: Đặt cục kê cột

Sau khi hoàn thành việc lắp dựng cốt thép cột, cần bố trí cục kê để bảo đảm khoảng cách giữa cốt thép và bề mặt cốp pha. Mục đích chính của cục kê là bảo đảm lớp bê tông bảo vệ cốt thép theo thiết kế.

Khi bố trí cục kê cần lưu ý:

Sử dụng cục kê phù hợp với cấu kiện.
Cục kê phải được cố định chắc chắn.
Bố trí đều quanh chu vi cột.
Khoảng cách cục kê phải phù hợp với thiết kế và biện pháp thi công.
Không để cốt thép tiếp xúc trực tiếp với cốp pha.

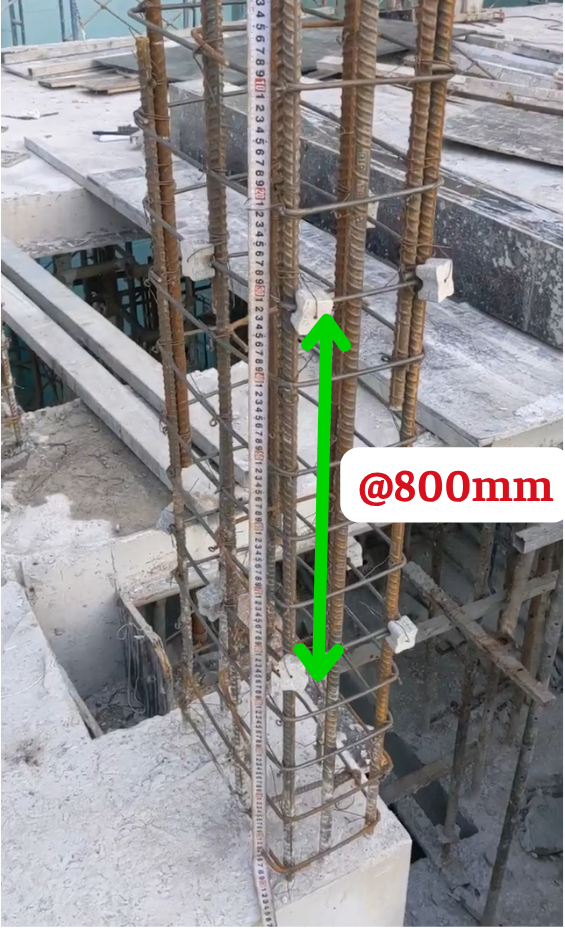

Theo hình ảnh minh họa, khoảng cách cục kê theo phương đứng được thể hiện khoảng 800 mm. Giá trị thực tế cần được kiểm tra theo hồ sơ thiết kế và yêu cầu kỹ thuật của công trình.

Vì sao cục kê quan trọng?

Một hệ cốt thép cột được lắp đúng số lượng nhưng thiếu cục kê vẫn có thể phát sinh vấn đề. Trong quá trình đổ bê tông, nếu hệ thép bị xê dịch và tiến sát cốp pha, lớp bê tông bảo vệ có thể không đạt yêu cầu. Khi tháo cốp pha, có thể xuất hiện tình trạng thép nằm quá gần bề mặt bê tông hoặc thậm chí lộ thép.

Vì vậy, cục kê là chi tiết nhỏ nhưng không nên bỏ qua khi lắp dựng cốt thép cột.

Bước 6: Kiểm tra tổng thể trước khi đổ bê tông

Sau khi hoàn thành lắp dựng cốt thép cột, chưa nên tiến hành đổ bê tông ngay. Cần kiểm tra và nghiệm thu toàn bộ hệ thống cốt thép.

Kiểm tra vị trí cột

Đối chiếu vị trí thực tế với bản vẽ:

Tim cột.
Khoảng cách giữa các cột.
Kích thước tiết diện.
Vị trí tương quan với dầm, sàn và các cấu kiện liên quan.

Kiểm tra thép chủ

Cần kiểm tra:

Số lượng.
Đường kính.
Vị trí.
Khoảng cách.
Độ thẳng đứng.
Tình trạng liên kết.

Kiểm tra cốt đai

Kiểm tra:

Số lượng đai.
Đường kính đai.
Khoảng cách đai.
Vị trí các đoạn đai.
Vùng chân cột.
Khu vực nối thép.

Kiểm tra mối nối

Đây là nội dung đặc biệt quan trọng trong quy trình lắp dựng cốt thép cột.

Cần kiểm tra:

Chiều dài nối.
Vị trí nối.
Cách bố trí nối so le.
Số lượng thanh nối tại từng mặt cắt.
Sự phù hợp với bản vẽ thiết kế.

Kiểm tra cục kê

Cuối cùng, cần kiểm tra hệ cục kê quanh chu vi cột để bảo đảm cốt thép nằm đúng vị trí và có đủ lớp bê tông bảo vệ theo thiết kế. Chỉ sau khi các nội dung cần thiết được kiểm tra và nghiệm thu đạt yêu cầu mới chuyển sang công đoạn cốp pha và đổ bê tông.

Những lỗi thường gặp khi lắp dựng cốt thép cột

Trong thực tế thi công, một số lỗi có thể xuất hiện trong quá trình lắp dựng cốt thép cột.

Nối thép sai vị trí

Nối thép không đúng vị trí thiết kế hoặc tập trung quá nhiều mối nối tại một mặt cắt có thể ảnh hưởng đến yêu cầu làm việc của cấu kiện. Vì vậy, cần kiểm tra vị trí nối trước khi cố định hoàn toàn hệ thép.

Sai số lượng hoặc đường kính thép

Đây là lỗi nghiêm trọng vì ảnh hưởng trực tiếp đến cấu tạo cốt thép. Trước khi lắp dựng thép cột, cần đối chiếu thép thực tế với bản vẽ.

Khoảng cách đai không đúng

Đai quá thưa hoặc bố trí sai vị trí có thể không đáp ứng yêu cầu cấu tạo. Đặc biệt cần kiểm tra kỹ khu vực chân cột và khu vực nối thép.

Thiếu cục kê

Đây là lỗi khá phổ biến tại công trường. Nhiều công trình đã hoàn thiện hệ cốt thép cột nhưng không bố trí đủ cục kê. Khi đổ bê tông, thép có thể bị xê dịch và làm thay đổi lớp bê tông bảo vệ.

Cột không thẳng đứng

Nếu hệ thép cột bị nghiêng hoặc không được cố định chắc chắn, quá trình lắp cốp pha và đổ bê tông có thể gặp khó khăn. Do đó, cần kiểm tra độ thẳng đứng trước khi nghiệm thu.

Lợi ích khi lắp dựng cốt thép cột đúng quy trình

Thực hiện lắp dựng cốt thép cột đúng kỹ thuật mang lại nhiều lợi ích cho công trình.

Cột làm việc đúng với thiết kế

Khi thép chủ, cốt đai, mối nối và lớp bê tông bảo vệ được bố trí đúng, cấu kiện có điều kiện làm việc phù hợp với phương án tính toán.

Hạn chế nguy cơ hư hỏng sớm

Việc kiểm soát lớp bê tông bảo vệ, vị trí cốt thép và chất lượng thi công giúp hạn chế các vấn đề phát sinh trong quá trình sử dụng công trình.

Hạn chế sửa chữa

Sai sót về lắp dựng thép cột nếu được phát hiện sau khi đổ bê tông thường khó xử lý hơn rất nhiều. Kiểm tra ngay từ đầu giúp giảm nguy cơ phải tháo dỡ, sửa chữa hoặc gia cố.

Tiết kiệm thời gian và chi phí

Thi công đúng ngay từ đầu giúp hạn chế phát sinh nhân công và vật tư do phải sửa chữa hệ cốt thép hoặc xử lý sai sót.

Lắp dựng cốt thép cột là một công đoạn quan trọng trong thi công kết cấu bê tông cốt thép. Một hệ cột tốt không chỉ phụ thuộc vào chất lượng thép và bê tông mà còn phụ thuộc rất lớn vào cách bố trí, liên kết và kiểm soát cốt thép trong quá trình thi công.

Một công trình có hệ kết cấu bền vững bắt đầu từ những chi tiết thi công được kiểm soát đúng ngay từ đầu. Nếu lắp dựng cốt thép cột đúng bản vẽ, đúng trình tự và được nghiệm thu đầy đủ, công trình sẽ hạn chế được nhiều rủi ro trong quá trình thi công và sử dụng.
