Lắp dựng thép dầm đúng kỹ thuật: Quy trình và lưu ý quan trọng

Trong kết cấu bê tông cốt thép, dầm là một trong những cấu kiện chịu lực quan trọng, có nhiệm vụ tiếp nhận và truyền tải trọng từ sàn xuống cột, tường và móng. Vì vậy, lắp dựng thép dầm đúng kỹ thuật là yêu cầu quan trọng trong quá trình thi công nhà ở và các công trình xây dựng.

Không chỉ đơn giản là đưa các thanh thép vào vị trí theo bản vẽ, quá trình lắp dựng thép dầm còn bao gồm nhiều công việc như kiểm tra bản vẽ, vệ sinh thép, bố trí thép chủ, lắp cốt đai, kiểm tra chiều dài neo, bố trí cục kê và nghiệm thu trước khi đổ bê tông.

Nếu thực hiện sai, cốt thép có thể bị đặt lệch vị trí, sai khoảng cách, thiếu lớp bê tông bảo vệ hoặc không đảm bảo chiều dài neo. Những sai sót này có thể ảnh hưởng trực tiếp đến khả năng làm việc của dầm và chất lượng tổng thể của công trình.

Bài viết dưới đây trình bày chi tiết quy trình lắp dựng thép dầm đúng kỹ thuật, giúp chủ đầu tư và đội ngũ thi công có thêm cơ sở để kiểm tra chất lượng công việc tại công trường.

Mục lục bài viết

Vì sao cần lắp dựng thép dầm đúng kỹ thuật?

Dầm là cấu kiện có vai trò quan trọng trong hệ kết cấu. Trong quá trình sử dụng, dầm phải chịu tác động của trọng lượng bản thân, tải trọng sàn, tường xây, nội thất và các tải trọng khác theo tính toán thiết kế.

Do đó, vị trí và cấu tạo của cốt thép dầm không thể bố trí tùy ý.

Việc lắp dựng thép dầm đúng kỹ thuật giúp đảm bảo cốt thép được đặt đúng vị trí chịu lực theo thiết kế. Đồng thời, quá trình này cũng giúp kiểm soát khoảng cách giữa các thanh thép, vị trí cốt đai, chiều dài neo và lớp bê tông bảo vệ.

Một số lỗi thường gặp khi thi công thép dầm gồm:

Thép chủ đặt sai vị trí trong tiết diện dầm.
Khoảng cách giữa các thanh thép không đúng thiết kế.
Chiều dài neo thép vào cột không đảm bảo.
Khoảng cách cốt đai sai so với bản vẽ.
Thiếu thép tăng cường tại những vị trí cần thiết.
Cục kê không đủ hoặc bố trí không đúng vị trí.
Thép bị xê dịch trong quá trình đổ bê tông.
Thép bị bám bùn đất, vữa hoặc bê tông trước khi lắp dựng.

Những sai sót trên có thể làm thay đổi cấu tạo thực tế của dầm so với hồ sơ thiết kế. Vì vậy, thi công thép dầm cần được thực hiện theo đúng bản vẽ kết cấu và trình tự kỹ thuật.

Quy trình lắp dựng thép dầm đúng kỹ thuật

Một quy trình lắp dựng thép dầm cơ bản có thể được thực hiện qua các bước: kiểm tra bản vẽ, vệ sinh thép, lắp thép chủ, lắp thép đai, bố trí cục kê và kiểm tra tổng thể trước khi đổ bê tông.

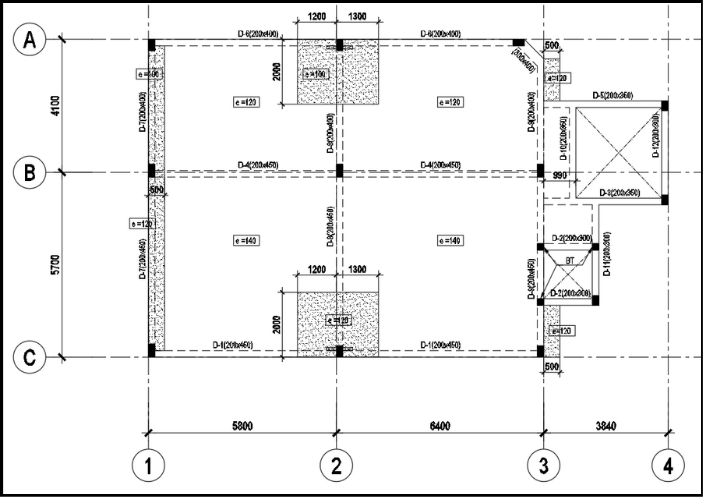

Bước 1: Xem kỹ bản vẽ kết cấu

Trước khi bắt đầu lắp dựng thép dầm, cần kiểm tra kỹ bản vẽ kết cấu để xác định chính xác cấu tạo của từng loại dầm.

Các thông tin cần kiểm tra gồm:

Vị trí dầm trên mặt bằng.
Kích thước tiết diện dầm.
Cao độ dầm.
Số lượng thép chủ.
Đường kính thép chủ.
Vị trí thép lớp trên và lớp dưới.
Đường kính cốt đai.
Khoảng cách cốt đai.
Vị trí thép tăng cường.
Chiều dài neo và chiều dài nối thép.
Các vị trí dầm giao nhau.

Đây là bước rất quan trọng bởi trong một công trình thường có nhiều loại dầm với kích thước và cấu tạo khác nhau. Nếu không kiểm tra bản vẽ trước, người thi công rất dễ lấy nhầm đường kính thép, sai số lượng thanh thép hoặc bố trí cốt đai không đúng vị trí.

Kiểm tra trước khi lắp dựng

Trước khi đưa thép vào vị trí, nên đối chiếu giữa bản vẽ và thép đã gia công.

Ví dụ, cần kiểm tra:

Tên dầm → kích thước dầm → thép chủ → thép đai → khoảng cách đai → thép tăng cường.

Việc kiểm tra ngay từ đầu giúp hạn chế việc phải tháo dỡ và điều chỉnh khung thép sau khi đã lắp dựng.

Bước 2: Vệ sinh thép trước khi lắp dựng

Trước khi tiến hành lắp dựng thép dầm, cần kiểm tra tình trạng bề mặt cốt thép. Thép phải được loại bỏ các loại vật liệu có thể ảnh hưởng đến khả năng liên kết giữa thép và bê tông như:

Bùn đất.
Vữa xây dựng.
Bê tông bám trên thép.
Các chất bẩn khác.

Nếu thép có lớp rỉ sét không phù hợp, cần tiến hành làm sạch theo yêu cầu kỹ thuật trước khi sử dụng. Mục đích của công việc này là đảm bảo khả năng bám dính giữa cốt thép dầm và bê tông.

Trong kết cấu bê tông cốt thép, thép và bê tông cần phối hợp làm việc với nhau. Vì vậy, việc đảm bảo bề mặt thép sạch sẽ là một trong những yếu tố cần được kiểm soát trước khi thi công.

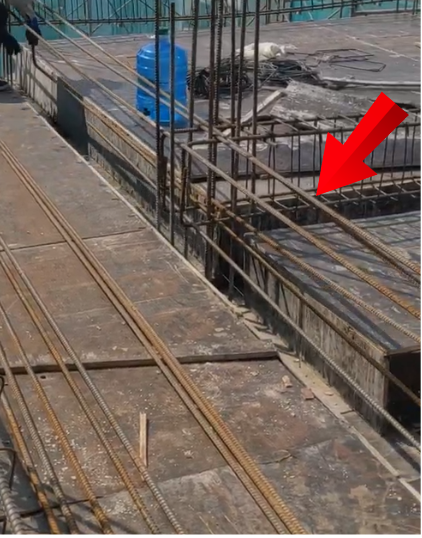

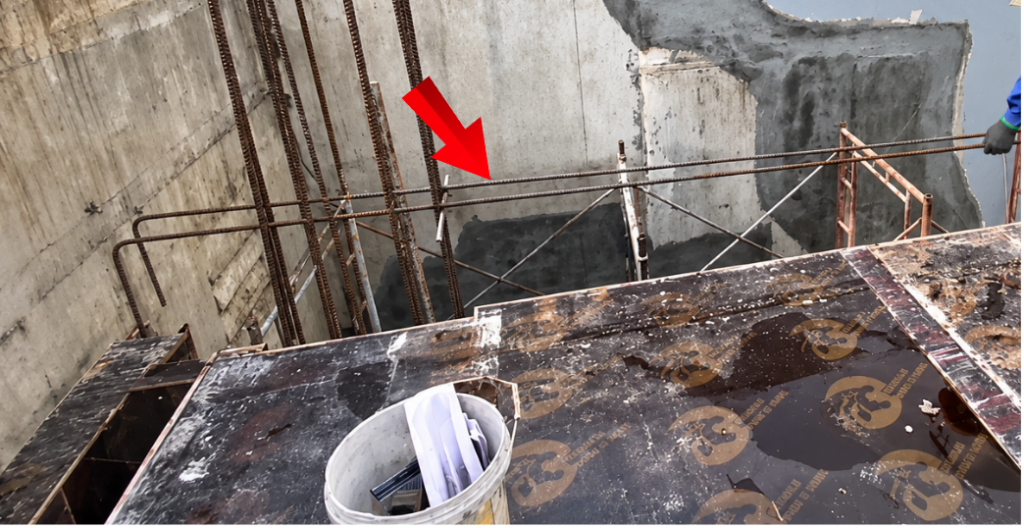

Bước 3: Lắp dựng thép chủ dầm

Sau khi kiểm tra bản vẽ và vệ sinh thép, tiến hành lắp đặt thép chủ. Thép chủ là nhóm cốt thép có vai trò quan trọng trong khả năng chịu lực của dầm. Do đó, việc bố trí thép chủ phải bám sát bản vẽ thiết kế.

Khi lắp dựng thép dầm, cần chú ý:

Đặt đúng số lượng thép chủ.
Đúng đường kính thép.
Đúng vị trí thép lớp trên và lớp dưới.
Đảm bảo khoảng cách giữa các thanh thép.
Đảm bảo chiều dài neo.
Đảm bảo vị trí thép tăng cường.
Hạn chế tình trạng thép bị xê dịch trong quá trình thi công.

Đặc biệt tại những vị trí dầm giao với cột hoặc các dầm khác, cần kiểm tra kỹ cấu tạo thép. Không nên chỉ dựa vào kinh nghiệm thi công mà bỏ qua bản vẽ, bởi mỗi công trình có thể có cấu tạo kết cấu khác nhau.

Bước 4: Lắp dựng thép đai dầm

Sau khi bố trí thép chủ, tiến hành lắp đặt cốt đai. Cốt đai có vai trò giữ ổn định hệ thép chủ và tham gia vào khả năng chịu lực của dầm theo cấu tạo thiết kế. Quá trình lắp dựng thép dầm cần đặc biệt chú ý khoảng cách cốt đai.

Các bước thực hiện

Bước 1: Đánh dấu vị trí cốt đai theo khoảng cách thể hiện trên bản vẽ.

Bước 2: Đưa các cốt đai vào vị trí quanh hệ thép chủ.

Bước 3: Buộc cố định cốt đai với thép chủ.

Bước 4: Kiểm tra lại khoảng cách giữa các đai.

Khoảng cách cốt đai phải phù hợp với thiết kế. Không nên tự ý tăng khoảng cách cốt đai để giảm số lượng thép hoặc thuận tiện cho việc thi công.

Lưu ý tại vị trí dầm giao nhau

Một trong những vị trí cần được kiểm tra kỹ khi thi công thép dầm là khu vực giao nhau giữa các dầm. Tại đây thường tập trung nhiều thanh thép, vì vậy nếu không có phương án lắp dựng phù hợp rất dễ xảy ra tình trạng:

Thép bị chồng lên nhau.
Sai cao độ thép.
Cốt đai không đúng vị trí.
Không đảm bảo khoảng cách giữa các thanh.
Khó đảm bảo lớp bê tông bảo vệ.

Đối với những vị trí này, cần căn cứ vào bản vẽ kết cấu để xác định thứ tự bố trí thép. Đặc biệt, các vị trí có thép tăng cường phải được kiểm tra trước khi cố định hoàn toàn khung thép.

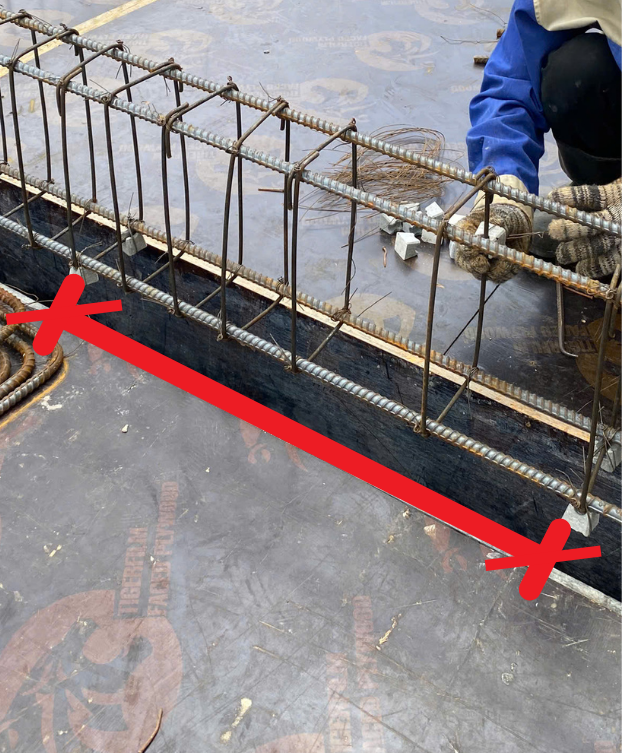

Bước 5: Lắp cục kê đáy và thành dầm

Sau khi khung thép được lắp dựng ổn định, cần tiến hành bố trí cục kê. Cục kê có nhiệm vụ tạo khoảng cách giữa cốt thép và cốp pha, từ đó đảm bảo lớp bê tông bảo vệ theo yêu cầu thiết kế. Cục kê cần được bố trí:

Dưới đáy dầm.
Hai bên thành dầm.
Phân bố đều theo chiều dài dầm.
Đảm bảo khoảng cách phù hợp, trong hình minh họa khoảng cách giữa các cục kê được thể hiện khoảng 800 mm.

Nên sử dụng cục kê bê tông chuyên dụng có kích thước phù hợp. Không nên sử dụng gạch vỡ, đá vụn hoặc các vật liệu không phù hợp để kê thép vì có thể làm sai lớp bê tông bảo vệ.

Vì sao lớp bê tông bảo vệ quan trọng?

Lớp bê tông bảo vệ giúp bảo vệ cốt thép khỏi tác động của môi trường và góp phần đảm bảo sự làm việc ổn định của kết cấu.

Nếu lớp bảo vệ quá mỏng, thép có thể dễ bị ảnh hưởng bởi môi trường. Ngược lại, nếu bố trí sai vị trí thép làm thay đổi đáng kể chiều cao làm việc của tiết diện, khả năng chịu lực của dầm cũng có thể bị ảnh hưởng. Do đó, kiểm soát cục kê là một phần không thể bỏ qua trong lắp dựng thép dầm.

Bước 6: Kiểm tra tổng thể trước khi đổ bê tông

Đây là bước cuối cùng nhưng đặc biệt quan trọng trước khi tiến hành đổ bê tông. Sau khi hoàn thành lắp dựng thép dầm, cần kiểm tra tổng thể toàn bộ khung thép. Các nội dung cần kiểm tra gồm:

Tiết diện dầm

Kiểm tra kích thước chiều rộng, chiều cao và vị trí của dầm theo bản vẽ.

Thép chủ

Kiểm tra:

Số lượng.
Đường kính.
Vị trí.
Khoảng cách.
Chiều dài neo.
Chiều dài nối nếu có.

Cốt đai

Kiểm tra:

Đường kính.
Số lượng.
Khoảng cách.
Vị trí bố trí đai.

Thép tăng cường

Kiểm tra các thanh thép tăng cường tại những vị trí được thể hiện trên bản vẽ kết cấu.

Cục kê

Kiểm tra cục kê đáy và thành dầm, đảm bảo thép không bị áp sát cốp pha.

Độ ổn định của khung thép

Khung thép cần được cố định chắc chắn để hạn chế xê dịch trong quá trình đổ và đầm bê tông.Chỉ nên tiến hành đổ bê tông sau khi các nội dung trên đã được kiểm tra và đảm bảo theo hồ sơ thiết kế.

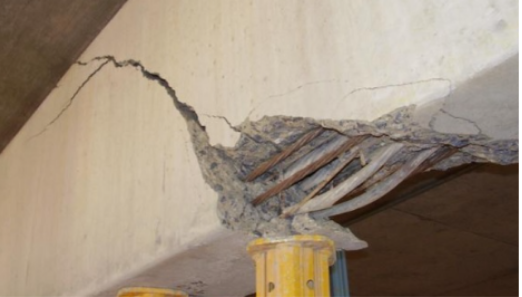

Những lỗi thường gặp khi lắp dựng thép dầm

Trong thực tế thi công, một số lỗi có thể xuất hiện nếu quá trình lắp dựng thép dầm không được kiểm soát chặt chẽ.

Đặt sai vị trí thép chủ

Thép chủ không đúng vị trí có thể làm thay đổi cấu tạo tiết diện dầm. Nguyên nhân thường do:

Không đọc kỹ bản vẽ.
Nhầm loại dầm.
Khung thép bị xê dịch.
Không có biện pháp cố định phù hợp.

Khoảng cách cốt đai không đúng

Cốt đai đặt quá thưa hoặc sai vị trí so với bản vẽ là lỗi cần tránh trong thi công thép dầm. Vì vậy, nên đánh dấu vị trí đai trước khi lắp dựng để hạn chế sai số.

Thiếu cục kê

Thiếu cục kê có thể khiến cốt thép bị sát cốp pha và không đảm bảo lớp bê tông bảo vệ. Đây là lỗi khá dễ xảy ra nếu chỉ tập trung kiểm tra thép chủ mà bỏ qua các chi tiết hoàn thiện khung thép.

Không kiểm tra trước khi đổ bê tông

Nếu không nghiệm thu kỹ trước khi đổ bê tông, những sai sót về vị trí thép sẽ rất khó sửa chữa sau đó. Vì vậy, bước kiểm tra tổng thể cần được thực hiện nghiêm túc.

Lợi ích của việc lắp dựng thép dầm đúng quy trình

Thực hiện đúng quy trình mang lại nhiều lợi ích cho chất lượng công trình.

Đảm bảo dầm làm việc theo thiết kế

Khi thép được bố trí đúng vị trí, đúng số lượng và đúng cấu tạo, hệ dầm có điều kiện làm việc theo tính toán thiết kế.

Hạn chế nguy cơ nứt và hư hỏng kết cấu

Việc kiểm soát thép chủ, cốt đai, thép tăng cường và lớp bê tông bảo vệ giúp hạn chế các sai sót liên quan đến kết cấu.

Giảm thời gian sửa chữa

Kiểm tra kỹ trước khi đổ bê tông giúp phát hiện và xử lý sai sót ngay tại công trường, tránh phải sửa chữa phức tạp về sau.

Tiết kiệm chi phí

Thi công đúng ngay từ đầu giúp hạn chế hao hụt vật tư, nhân công sửa chữa và thời gian chờ xử lý.

Nâng cao chất lượng công trình

Một quy trình lắp dựng thép dầm đúng kỹ thuật góp phần tạo nên hệ kết cấu chắc chắn, ổn định và phù hợp với yêu cầu thiết kế.

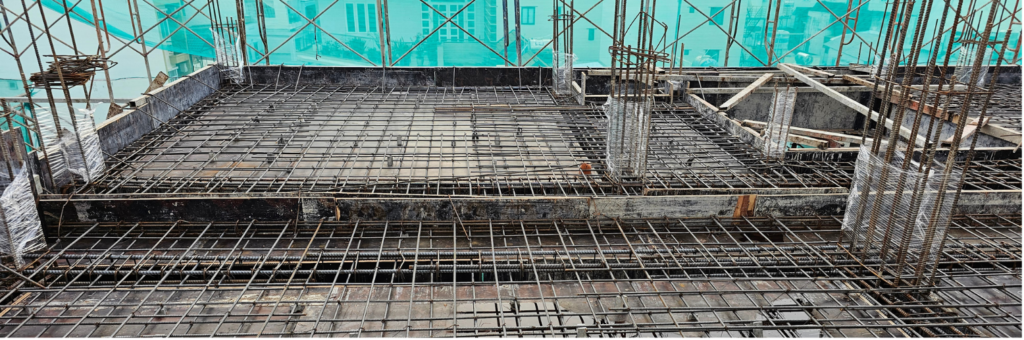

Kiểm tra tổng thể thép sàn trước khi đổ bê tông

Lắp dựng thép dầm là công việc quan trọng trong quá trình thi công kết cấu bê tông cốt thép. Chất lượng của công việc này không chỉ phụ thuộc vào việc sử dụng đúng loại thép mà còn phụ thuộc vào cách bố trí, cố định và kiểm tra toàn bộ hệ cốt thép trước khi đổ bê tông.

Một quy trình lắp dựng thép dầm đúng kỹ thuật cần bắt đầu từ việc đọc bản vẽ, kiểm tra vật liệu, vệ sinh thép, lắp thép chủ, bố trí cốt đai, lắp cục kê và cuối cùng là kiểm tra tổng thể.

Đặc biệt, mọi kích thước, số lượng thép, khoảng cách cốt đai, chiều dài neo và lớp bê tông bảo vệ phải được đối chiếu với bản vẽ kết cấu được phê duyệt, không nên tự ý thay đổi theo kinh nghiệm tại công trường.

Khi được thực hiện đúng quy trình, cốt thép dầm sẽ được bố trí đúng vị trí thiết kế, góp phần đảm bảo khả năng chịu lực, hạn chế sai sót và nâng cao độ bền cho công trình.

Lắp đúng thép dầm – kết cấu vững chắc – căn nhà trường tồn.
