Lắp dựng thép sàn đúng kỹ thuật giúp sàn vững chắc
Trong kết cấu bê tông cốt thép, sàn là một trong những bộ phận chịu lực quan trọng của công trình. Sàn có nhiệm vụ tiếp nhận tải trọng từ người sử dụng, đồ nội thất và các tải trọng khác, sau đó truyền tải trọng xuống dầm, cột và móng. Vì vậy, lắp dựng thép sàn đúng kỹ thuật là một trong những công đoạn cần được kiểm soát chặt chẽ trong quá trình thi công.
Không chỉ đơn giản là đặt các thanh thép lên mặt sàn, lắp đặt thép sàn cần tuân thủ bản vẽ thiết kế về đường kính thép, số lượng, khoảng cách, vị trí thép lớp dưới, thép mũ lớp trên, chiều dài neo và lớp bê tông bảo vệ.
Nếu bố trí thép sàn không đúng thiết kế, thép bị xê dịch hoặc thiếu lớp bê tông bảo vệ, khả năng làm việc của kết cấu có thể bị ảnh hưởng. Do đó, từ khâu chuẩn bị đến khi nghiệm thu trước khi đổ bê tông đều cần được thực hiện cẩn thận.
Vì sao cần lắp dựng thép sàn đúng kỹ thuật?
Trong hệ kết cấu bê tông cốt thép, bê tông và thép phối hợp với nhau để chịu lực. Bê tông có khả năng chịu nén tốt, trong khi cốt thép đảm nhận phần lớn khả năng chịu kéo của kết cấu.
Đối với sàn, hệ thống cốt thép được bố trí theo phương và vị trí đã được tính toán trong hồ sơ thiết kế. Vì vậy, việc lắp dựng thép sàn đúng vị trí có vai trò rất quan trọng đối với khả năng chịu lực của sàn.
Trên thực tế, một số lỗi thường gặp trong thi công gồm:
- Bố trí thép không đúng vị trí theo bản vẽ.
- Khoảng cách giữa các thanh thép không đều.
- Thép bị cong vênh hoặc xê dịch trong quá trình thi công.
- Không sử dụng cục kê hoặc sử dụng cục kê không phù hợp.
- Lớp thép trên bị hạ thấp so với cao độ thiết kế.
- Chiều dài neo thép vào dầm không đảm bảo.
- Thiếu thép tăng cường tại những khu vực cần thiết.
- Không bố trí đầy đủ thép chờ cho các cấu kiện liên quan.
- Không kiểm tra tổng thể trước khi đổ bê tông.
Những sai sót trên có thể làm thay đổi vị trí làm việc của cốt thép, ảnh hưởng đến khả năng chịu lực và độ bền của kết cấu. Vì vậy, thép sàn đúng kỹ thuật cần được kiểm soát từ bản vẽ, vật liệu, gia công, lắp dựng cho đến công tác nghiệm thu.
Nguyên tắc lắp dựng thép sàn
Để đảm bảo chất lượng, quá trình lắp dựng thép sàn cần được thực hiện theo trình tự hợp lý.
Về cơ bản, quy trình gồm:
Kiểm tra bản vẽ → chuẩn bị và vệ sinh thép → lắp thép lớp dưới → lắp thép mũ lớp trên → bố trí thép chờ → kiểm tra tổng thể → nghiệm thu → đổ bê tông.
Mỗi bước đều có vai trò riêng và cần được thực hiện đúng yêu cầu thiết kế.
Đặc biệt, người thi công không nên tự ý thay đổi đường kính thép, khoảng cách hoặc vị trí thép nếu chưa có sự thống nhất với đơn vị thiết kế và người phụ trách kỹ thuật.

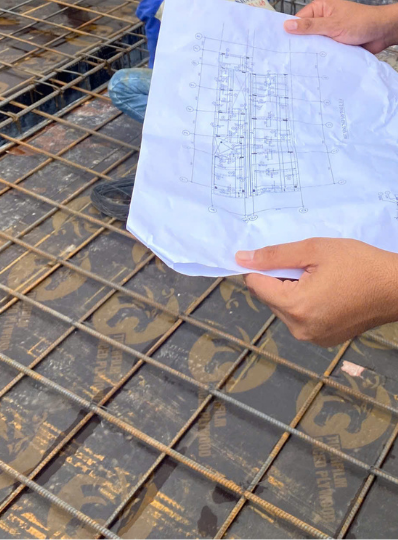

Kiểm tra bản vẽ trước khi lắp dựng thép sàn
Trước khi bắt đầu thi công, cần đọc và kiểm tra kỹ bản vẽ kết cấu. Các thông tin cần xác định bao gồm:
- Vị trí bố trí thép.
- Phương của các lớp thép.
- Đường kính từng loại thép.
- Khoảng cách giữa các thanh.
- Số lượng thép.
- Vị trí thép tăng cường.
- Chiều dài neo.
- Vị trí thép mũ.
- Cao độ của các lớp thép.
- Vị trí thép chờ.
- Các chi tiết liên kết với dầm, cột, cầu thang và cấu kiện khác.
Việc kiểm tra bản vẽ trước khi lắp đặt thép sàn giúp hạn chế tình trạng thi công sai vị trí hoặc thiếu thép. Đối với những khu vực có cấu tạo phức tạp, cần đánh dấu vị trí trực tiếp trên hiện trường để đội thi công dễ dàng nhận biết.

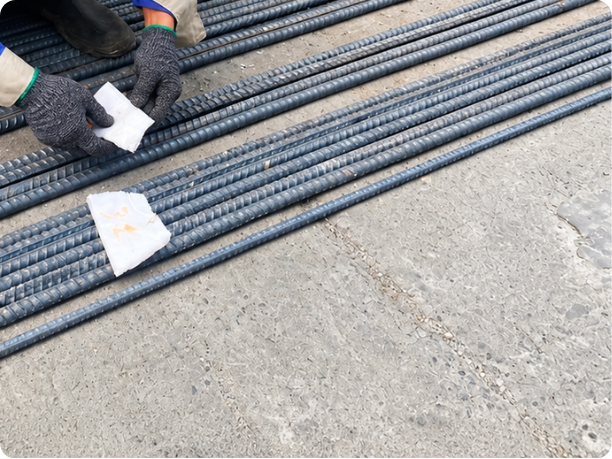

Vệ sinh thép trước khi lắp dựng
Trước khi lắp dựng thép sàn, toàn bộ khu vực thi công cần được vệ sinh sạch sẽ. Đối với cốt thép, cần loại bỏ:
- Bùn đất.
- Vữa xi măng.
- Bê tông bám trên thanh thép.
- Các tạp chất làm ảnh hưởng đến khả năng bám dính giữa thép và bê tông.
Nếu thép có lớp rỉ sét hoặc bụi bẩn cần được xử lý phù hợp theo yêu cầu kỹ thuật. Mục đích của công việc này là đảm bảo bề mặt thép có khả năng liên kết tốt với bê tông sau khi đổ. Ngoài ra, mặt sàn cũng cần được dọn sạch rác, vật liệu thừa và các vật cản có thể ảnh hưởng đến quá trình bố trí thép sàn.

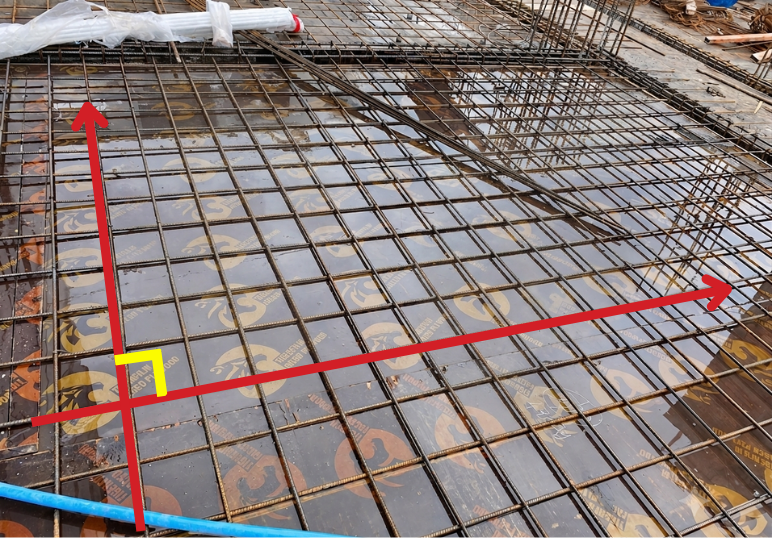

Lắp đặt thép lớp dưới
Thép lớp dưới thường được bố trí theo hai phương vuông góc nhau để hình thành hệ lưới cốt thép chịu lực cho sàn. Khi lắp dựng thép sàn lớp dưới, cần căn cứ chính xác vào bản vẽ để xác định phương thép và khoảng cách giữa các thanh.

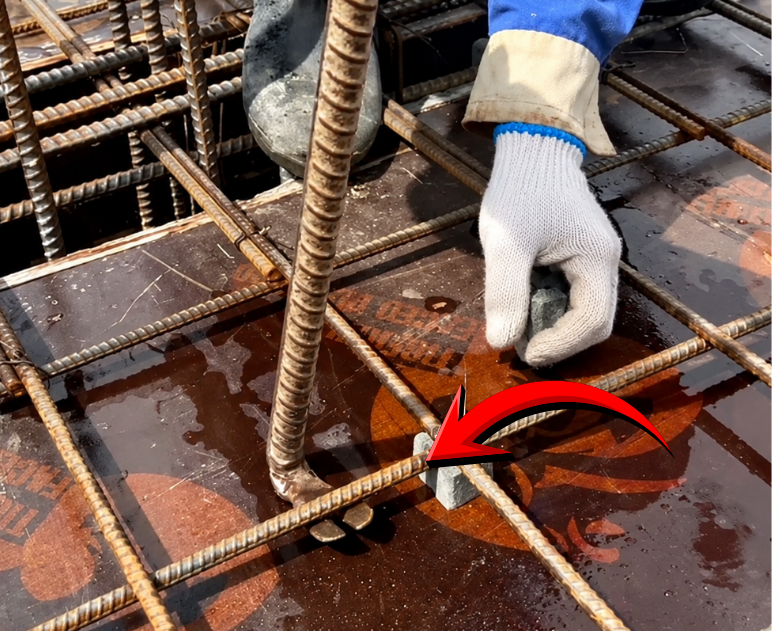

Sử dụng cục kê bê tông
Thép lớp dưới cần được kê bằng cục kê chuyên dụng nhằm đảm bảo lớp bê tông bảo vệ. Cục kê giúp duy trì khoảng cách giữa cốt thép và bề mặt bê tông, hạn chế tình trạng thép nằm sát đáy sàn.
Việc sử dụng cục kê cần đảm bảo:
- Đúng chiều cao theo yêu cầu thiết kế.
- Phân bố với khoảng cách phù hợp.
- Có khả năng giữ ổn định hệ thép trong quá trình thi công.
Không nên dùng các vật liệu không phù hợp để thay thế cục kê vì có thể ảnh hưởng đến lớp bê tông bảo vệ.

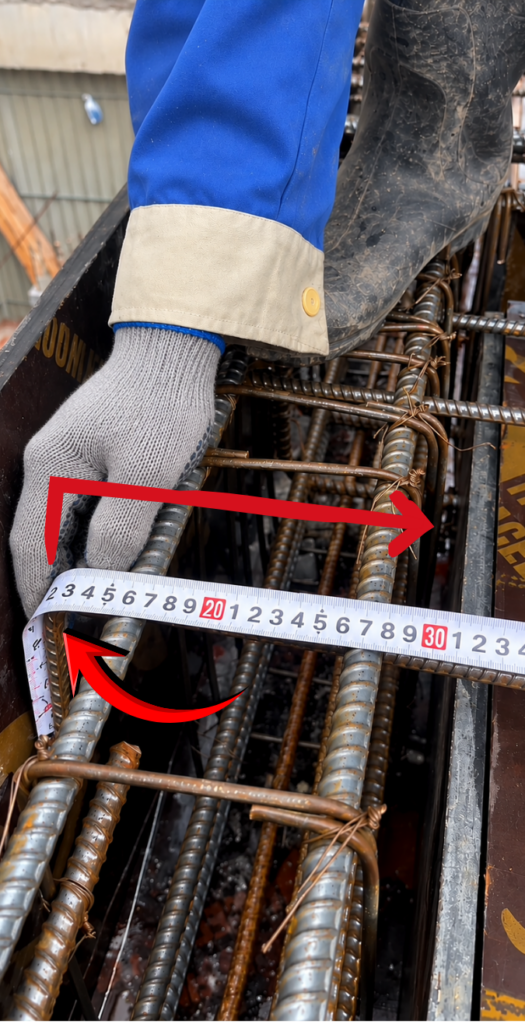

Neo thép sàn vào dầm
Một nội dung quan trọng khi lắp dựng thép sàn là đảm bảo chiều dài neo của thép vào dầm theo hồ sơ thiết kế.
Thép sàn cần được neo vào dầm với chiều dài tối thiểu khoảng 35d, trong đó d là đường kính thanh thép sàn, nhằm đảm bảo liên kết giữa sàn và dầm.
Ví dụ, khi đường kính thanh thép thay đổi thì chiều dài neo cũng cần được xác định tương ứng theo yêu cầu thiết kế. Không nên tự ý cắt ngắn chiều dài neo chỉ vì điều kiện thi công tại hiện trường.
Lắp đặt thép mũ lớp trên
Bên cạnh thép lớp dưới, bố trí thép sàn còn phải chú ý đến thép mũ lớp trên. Tại khu vực gối sàn, nơi xuất hiện mô men âm lớn, thép mũ được bố trí nhằm tăng khả năng chịu lực của sàn.
Trong quá trình thi công, thép mũ rất dễ bị hạ thấp hoặc xê dịch do công nhân đi lại trên hệ thép. Vì vậy, cần có giải pháp giữ cố định cao độ của lớp thép này.
Sử dụng thép giá đỡ
Có thể sử dụng thép giá đỡ, thường dùng thép Ø10 theo nội dung hướng dẫn, để giữ ổn định và cao độ cho lớp thép trên. Bên cạnh đó, cần sử dụng cục kê phù hợp để đảm bảo lớp bê tông bảo vệ và khoảng cách giữa các lớp thép. Đây là một trong những nội dung cần đặc biệt lưu ý để đảm bảo thép sàn đúng kỹ thuật.

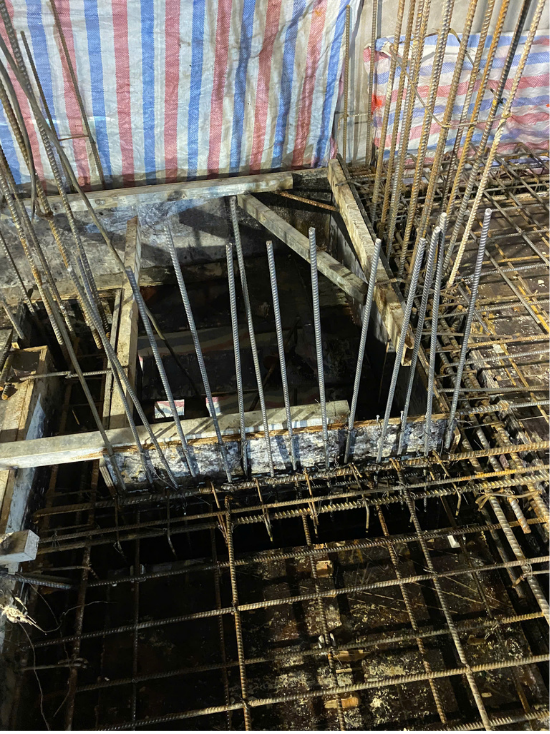

Bố trí thép chờ
Sau khi hoàn thành các lớp thép chính, cần kiểm tra và bố trí đầy đủ thép chờ theo bản vẽ. Các loại thép chờ có thể bao gồm:
- Thép chờ cầu thang.
- Thép chờ nổi sàn cho giai đoạn thi công tiếp theo.
- Thép chờ các cấu kiện liên quan khác.
Việc bố trí thép chờ đúng vị trí giúp đảm bảo liên kết giữa các cấu kiện và tạo điều kiện thuận lợi cho những công đoạn thi công tiếp theo. Nếu bỏ sót thép chờ, việc bổ sung sau khi đổ bê tông có thể rất khó khăn, đồng thời ảnh hưởng đến chất lượng liên kết kết cấu.
Kiểm tra tổng thể sau khi lắp dựng thép sàn
Sau khi hoàn thành lắp dựng thép sàn, chưa nên tiến hành đổ bê tông ngay mà cần kiểm tra tổng thể. Các nội dung cần kiểm tra gồm:
Kiểm tra đường kính và số lượng thép
Đối chiếu thực tế với bản vẽ để đảm bảo đúng chủng loại, đường kính và số lượng.
Kiểm tra khoảng cách các thanh thép
Khoảng cách giữa các thanh cần phù hợp với thiết kế, tránh tình trạng thanh quá sát hoặc quá thưa.
Kiểm tra vị trí thép lớp dưới
Đảm bảo thép lớp dưới được bố trí đúng phương, đúng vị trí và được kê chắc chắn.
Kiểm tra thép mũ
Kiểm tra vị trí, chiều dài, cao độ và khả năng cố định của thép mũ lớp trên.
Kiểm tra thép tăng cường
Các khu vực cần thép tăng cường phải được bố trí đầy đủ theo bản vẽ.
Kiểm tra chiều dài neo
Kiểm tra thép sàn đã neo vào dầm đúng yêu cầu thiết kế hay chưa.
Kiểm tra lớp bê tông bảo vệ
Đảm bảo hệ thống cục kê được bố trí đầy đủ và thép không bị sát cốp pha.
Kiểm tra thép chờ
Đảm bảo các vị trí thép chờ cầu thang, sàn và cấu kiện liên quan được bố trí đúng.
Kiểm tra vệ sinh
Trước khi đổ bê tông, cần loại bỏ rác, đất, vữa thừa và các vật liệu không cần thiết trên mặt sàn.
Lợi ích của việc lắp dựng thép sàn đúng kỹ thuật
Thực hiện đúng quy trình lắp dựng thép sàn mang lại nhiều lợi ích cho công trình.
Đảm bảo sàn làm việc theo thiết kế
Khi thép được bố trí đúng vị trí, đúng đường kính và đúng khoảng cách, hệ kết cấu có điều kiện làm việc phù hợp với phương án tính toán.

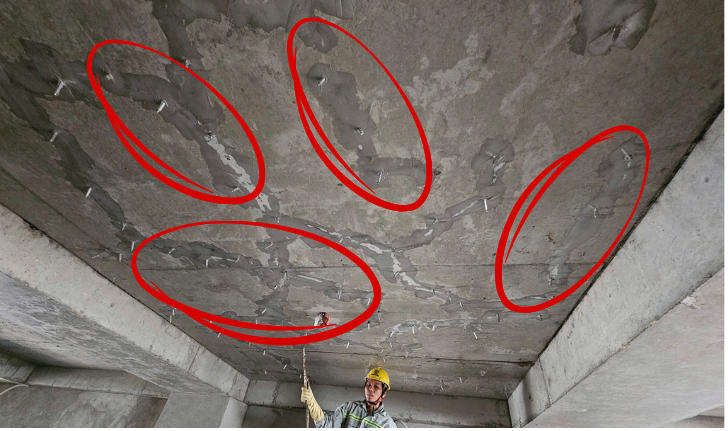

Hạn chế hiện tượng võng và nứt sàn
Việc bố trí thép hợp lý góp phần kiểm soát khả năng chịu lực và hạn chế những vấn đề thường gặp trong quá trình sử dụng.
Nâng cao độ bền công trình
Thép sàn đúng kỹ thuật kết hợp với bê tông đạt chất lượng sẽ góp phần nâng cao độ ổn định và tuổi thọ của kết cấu.
Hạn chế chi phí sửa chữa
Kiểm tra kỹ ngay từ giai đoạn lắp đặt thép sàn giúp phát hiện sai sót trước khi đổ bê tông. Điều này giúp hạn chế việc phải sửa chữa hoặc xử lý những vấn đề phát sinh về sau.
Lắp dựng thép sàn – bước quan trọng quyết định chất lượng kết cấu
Có thể thấy, lắp dựng thép sàn là một công đoạn quan trọng trong quá trình thi công kết cấu bê tông cốt thép. Chất lượng của công đoạn này không chỉ phụ thuộc vào vật liệu mà còn phụ thuộc rất lớn vào cách đọc bản vẽ, trình tự thi công, phương pháp cố định thép và công tác kiểm tra tại hiện trường.
Một hệ thống thép được lắp đặt thép sàn đúng kỹ thuật cần đảm bảo các yếu tố cơ bản như: đúng vị trí, đúng đường kính, đúng số lượng, đúng khoảng cách, đúng chiều dài neo, đảm bảo lớp bê tông bảo vệ và đầy đủ các loại thép chờ, thép tăng cường theo thiết kế.
Đặc biệt, trước khi đổ bê tông cần kiểm tra toàn bộ hệ thống một lần nữa. Việc phát hiện và sửa chữa sai sót ở thời điểm này sẽ thuận lợi hơn rất nhiều so với việc xử lý sau khi bê tông đã đông cứng.
Vì vậy, có thể xem lắp dựng thép sàn đúng kỹ thuật là một trong những điều kiện quan trọng để tạo nên hệ sàn có khả năng chịu lực tốt, hạn chế các vấn đề như võng, nứt và góp phần nâng cao độ bền cho công trình.
Việt Kiến Trúc hướng đến việc cung cấp các giải pháp kiến trúc, xây dựng và thi công phù hợp với nhu cầu thực tế của từng công trình. Từ thiết kế kiến trúc, thiết kế nội thất đến triển khai và thi công, các hạng mục cần được kiểm soát dựa trên hồ sơ thiết kế và yêu cầu kỹ thuật.
Đối với những công việc liên quan đến kết cấu như lắp dựng thép sàn, việc tuân thủ bản vẽ và kiểm tra từng bước trước khi đổ bê tông là yếu tố quan trọng nhằm đảm bảo chất lượng công trình.
