Tổng quan về nguyên lý bố trí thép sàn

Trong kết cấu bê tông cốt thép, sàn là bộ phận chịu tải trọng từ người sử dụng, đồ nội thất, tường ngăn và các hoạt tải trong quá trình sử dụng công trình. Để sàn làm việc ổn định, việc bố trí cốt thép cần tuân thủ các nguyên tắc thiết kế kết cấu, đảm bảo đúng vị trí, phương chịu lực, chiều dài và khoảng cách giữa các thanh thép.

Nguyên lý bố trí thép sàn là cơ sở để xác định vị trí đặt thép lớp trên, thép lớp dưới và chiều dài cốt thép tại từng vùng chịu lực. Khi hiểu rõ nguyên lý này, người thi công có thể hạn chế các sai sót thường gặp, đồng thời đảm bảo cốt thép phát huy hiệu quả theo phương án tính toán.

Trong thực tế, một số công trình vẫn xuất hiện tình trạng bố trí hai lớp thép trên dưới giống nhau mà không phân biệt vùng chịu mômen âm và mômen dương. Một lỗi khác là cắt ngắn thép mũ tại gối, khiến chiều dài cốt thép không đáp ứng yêu cầu thiết kế.

Những sai sót trong bố trí thép sàn có thể làm giảm khả năng chịu lực, tăng nguy cơ nứt và võng, ảnh hưởng đến độ bền của công trình. Vì vậy, trước khi triển khai thi công, cần nghiên cứu bản vẽ kết cấu và hiểu rõ biểu đồ nội lực của sàn.

Nguyên lý bố trí thép sàn theo biểu đồ mômen

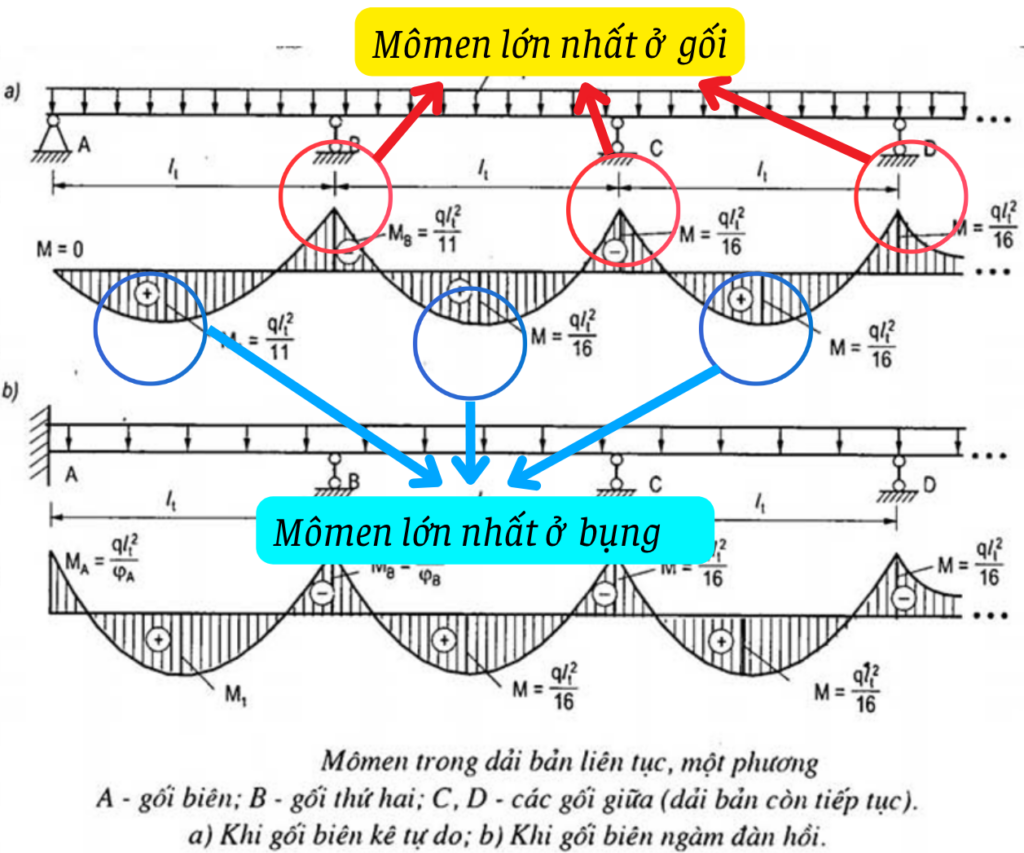

Hiểu biểu đồ mômen sàn trước khi bố trí cốt thép

Để áp dụng đúng nguyên lý bố trí thép sàn, trước tiên cần hiểu biểu đồ mômen sàn. Đây là cơ sở để xác định vùng chịu kéo và lựa chọn vị trí đặt cốt thép phù hợp.

Trong kết cấu sàn bê tông cốt thép, mômen uốn có thể làm xuất hiện lực kéo ở những phía khác nhau của tiết diện, tùy thuộc vào vị trí đang xét và sơ đồ liên kết của sàn.

Thông thường, đối với sàn liên tục chịu tải trọng trọng lực:

• Tại vùng gối: Mômen âm thường xuất hiện, làm vùng phía trên tiết diện chịu kéo. Vì vậy, cần bố trí cốt thép phía trên theo yêu cầu thiết kế.
• Tại vùng giữa nhịp: Mômen dương thường xuất hiện, làm vùng phía dưới tiết diện chịu kéo. Vì vậy, cần bố trí cốt thép lớp dưới để chịu lực kéo.

Việc xác định đúng hai vùng này là bước quan trọng trong nguyên lý bố trí thép sàn. Nếu đặt thép không đúng phía chịu kéo, khả năng chịu lực của tiết diện có thể không đạt như tính toán.

Bê tông có khả năng chịu nén tốt nhưng khả năng chịu kéo tương đối thấp. Cốt thép được bố trí tại vùng chịu kéo để cùng bê tông tạo thành kết cấu bê tông cốt thép có khả năng chịu lực và kiểm soát vết nứt.

Tuy nhiên, biểu đồ mômen thực tế phụ thuộc vào sơ đồ kết cấu, điều kiện liên kết, tải trọng và phương làm việc của sàn. Vì vậy, không nên xác định vị trí cốt thép chỉ dựa vào kinh nghiệm mà cần căn cứ vào hồ sơ thiết kế.

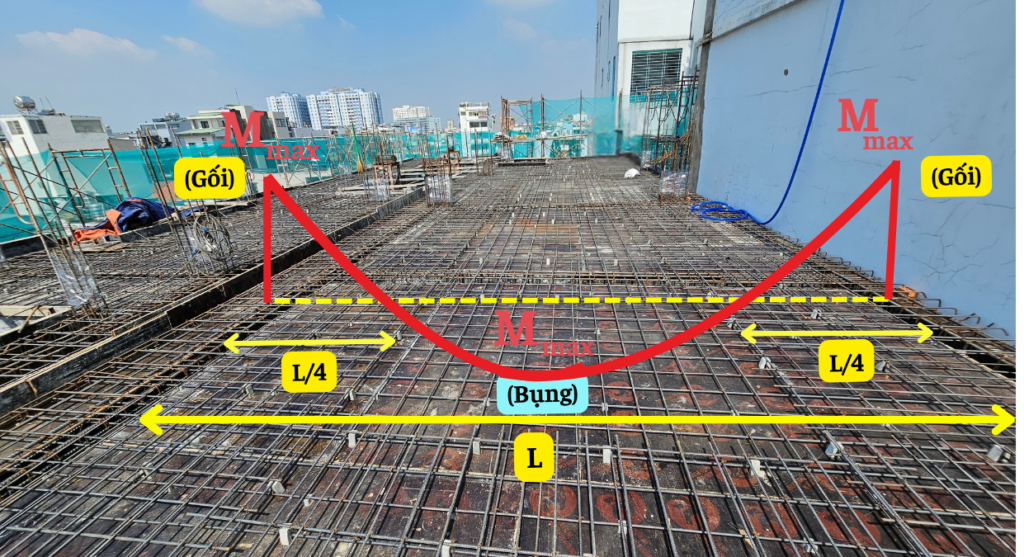

Thép mũ sàn – Chịu mômen âm tại gối

Thép mũ sàn là phần cốt thép lớp trên được bố trí tại các vùng gối theo yêu cầu chịu mômen âm của kết cấu. Đây là một nội dung quan trọng trong nguyên lý bố trí thép sàn, đặc biệt đối với sàn liên tục qua nhiều nhịp.

Tại vùng gối, mômen âm thường làm phần trên của sàn chịu kéo. Do đó, cốt thép phía trên cần được bố trí đúng vị trí và đảm bảo chiều dài theo bản vẽ thiết kế.

Các yêu cầu chính khi bố trí thép mũ sàn gồm:

• Đặt thép mũ tại các vị trí gối theo bản vẽ kết cấu.
• Đảm bảo đường kính, khoảng cách và số lượng thanh thép theo thiết kế.
• Đảm bảo chiều dài kéo thép vào nhịp và chiều dài neo theo yêu cầu tính toán.
• Cố định thép chắc chắn để tránh xê dịch khi thi công và đổ bê tông.
• Kiểm tra cao độ thép lớp trên và chiều dày lớp bê tông bảo vệ trước khi nghiệm thu.

Trong một số sơ đồ minh họa, chiều dài thép mũ có thể được thể hiện đến khoảng một phần tư nhịp. Tuy nhiên, đây không phải quy tắc cố định cho mọi công trình. Chiều dài thép mũ và vị trí cắt thép phải được xác định theo biểu đồ mômen, yêu cầu neo, cấu tạo và hồ sơ thiết kế được phê duyệt.

Nếu thép mũ sàn bị cắt ngắn hoặc đặt sai cao độ, khả năng chịu mômen âm tại gối có thể bị suy giảm. Điều này có thể làm tăng nguy cơ nứt ở vùng gối và ảnh hưởng đến khả năng làm việc của sàn.

Do đó, khi thực hiện nguyên lý bố trí thép sàn, cần kiểm tra kỹ phần thép mũ trước khi tiến hành nghiệm thu cốt thép.

Thép lớp dưới – Chịu mômen dương tại giữa nhịp

Nếu thép mũ sàn có nhiệm vụ chịu mômen âm tại gối thì thép lớp dưới thường đảm nhận vai trò chịu mômen dương tại vùng giữa nhịp. Tại khu vực giữa nhịp, mômen dương có thể đạt giá trị lớn tùy theo sơ đồ kết cấu và tải trọng. Khi đó, phần dưới của tiết diện chịu kéo và cần được bố trí cốt thép phù hợp.

Nguyên lý bố trí thép sàn tại vùng giữa nhịp cần chú ý những nội dung sau:

Thứ nhất, bố trí cốt thép đúng phương chịu lực.

Đối với sàn làm việc theo hai phương, cốt thép thường được bố trí theo hai phương vuông góc. Hàm lượng thép, đường kính và khoảng cách giữa các thanh cần tuân thủ hồ sơ thiết kế.

Thứ hai, đảm bảo vị trí và cao độ của các lớp thép.

Thép lớp dưới cần được kê và cố định để đảm bảo chiều cao làm việc theo thiết kế. Nếu cốt thép bị võng xuống, xê dịch hoặc đặt sai cao độ, hiệu quả chịu lực của tiết diện có thể bị ảnh hưởng.

Thứ ba, đảm bảo lớp bê tông bảo vệ.

Lớp bê tông bảo vệ giúp bảo vệ cốt thép và góp phần duy trì độ bền của kết cấu. Vì vậy, cần sử dụng con kê phù hợp, bố trí đúng khoảng cách và kiểm tra trước khi đổ bê tông.

Thứ tư, kiểm soát quá trình thi công.

Trong quá trình đi lại, vận chuyển vật liệu hoặc đổ bê tông, cốt thép có thể bị xê dịch. Đơn vị thi công cần kiểm tra và điều chỉnh để đảm bảo thép lớp dưới giữ đúng vị trí thiết kế.

Thực hiện đúng các yêu cầu trên giúp nguyên lý bố trí thép sàn được áp dụng chính xác hơn, đồng thời góp phần kiểm soát nứt và biến dạng của sàn trong quá trình sử dụng.

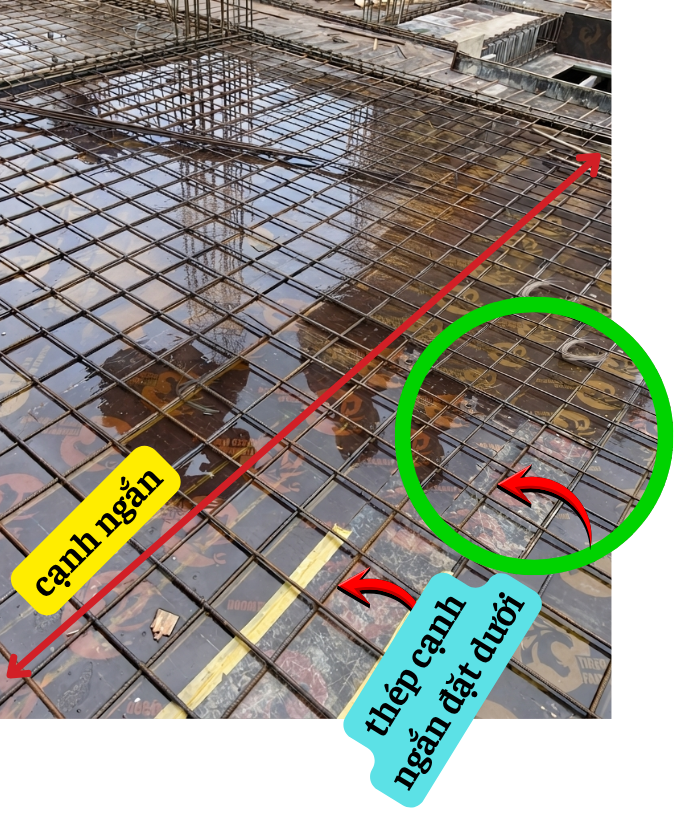

Bố trí thứ tự các lớp thép dưới hợp lý

Đối với sàn có cốt thép theo hai phương, thứ tự đặt các lớp thép dưới cần được xác định phù hợp với phương chịu lực và cấu tạo thiết kế.

Theo nguyên tắc thể hiện trong hình minh họa:

• Thép dưới theo phương cạnh ngắn đặt ở lớp phía dưới.
• Thép dưới theo phương cạnh dài đặt ở lớp phía trên.

Cách bố trí này nhằm đáp ứng yêu cầu về cao độ làm việc của cốt thép trong sơ đồ sàn tương ứng. Tuy nhiên, người thi công cần kiểm tra bản vẽ kết cấu vì thứ tự các lớp thép phụ thuộc vào phương làm việc, yêu cầu tính toán và cấu tạo cụ thể.

Nếu đặt ngược thứ tự so với thiết kế, cao độ cốt thép có thể thay đổi, làm giảm chiều cao làm việc hữu hiệu của một phương thép và ảnh hưởng đến khả năng chịu lực.

Khi bố trí thép sàn, cần chú ý:

• Kiểm tra phương cạnh ngắn và phương cạnh dài theo bản vẽ.
• Xác định đúng thứ tự lớp thép dưới.
• Đảm bảo khoảng cách giữa các thanh và lớp bê tông bảo vệ.
• Sử dụng con kê và biện pháp cố định thích hợp.
• Kiểm tra lại cao độ thép trước khi đổ bê tông.

Không nên áp dụng thứ tự đặt thép theo kinh nghiệm một cách máy móc cho mọi loại sàn. Việc thi công cần tuân thủ bản vẽ kết cấu được phê duyệt.

Nguyên lý bố trí thép sàn liên tục qua nhiều nhịp

Đối với sàn liên tục, nội lực mômen phân bố dọc theo các nhịp và gối. Vì vậy, nguyên lý bố trí thép sàn cần được xem xét theo toàn bộ sơ đồ làm việc của kết cấu.

Tại vùng gối, mômen âm thường yêu cầu cốt thép phía trên. Tại vùng giữa nhịp, mômen dương thường yêu cầu cốt thép phía dưới. Các vùng chuyển tiếp cần được bố trí cốt thép theo chiều dài, vị trí neo và quy định cấu tạo trong bản vẽ.

Biểu đồ mômen sàn giúp kỹ sư xác định những khu vực cần tăng cường cốt thép, đồng thời kiểm tra vị trí và chiều dài cốt thép phù hợp với nội lực tính toán.

Trong quá trình thi công, cần đặc biệt chú ý các nội dung sau:

• Không tự ý cắt ngắn thép tại vùng gối.
• Không thay đổi đường kính hoặc khoảng cách cốt thép khi chưa được chấp thuận.
• Không bỏ qua yêu cầu neo và nối thép.
• Kiểm tra sự liên tục của cốt thép theo bản vẽ.
• Nghiệm thu toàn bộ hệ thống cốt thép trước khi đổ bê tông.

Nắm rõ biểu đồ mômen sàn sẽ giúp người thi công hiểu vì sao thép phía trên và phía dưới có vị trí khác nhau, thay vì chỉ lắp đặt theo thói quen.

Những sai sót thường gặp khi bố trí thép sàn

Trong quá trình thi công, một số sai sót có thể xảy ra nếu người thực hiện chưa nắm vững nguyên lý bố trí thép sàn.

Bố trí hai lớp thép giống nhau mà không xét vùng chịu lực

Một lỗi thường gặp là bố trí thép lớp trên và lớp dưới theo cùng một cách mà không kiểm tra yêu cầu chịu mômen tại từng vị trí.

Trên thực tế, thép lớp trên tại vùng gối và thép lớp dưới tại vùng giữa nhịp có nhiệm vụ chịu lực khác nhau. Việc bố trí phải tuân thủ bản vẽ kết cấu, không chỉ dựa trên sự đồng đều về hình thức.

Cắt ngắn thép mũ sàn

Thép mũ sàn cần có chiều dài và chiều dài neo phù hợp với yêu cầu thiết kế. Nếu tự ý cắt ngắn, cốt thép có thể không đáp ứng được yêu cầu chịu mômen âm tại vùng gối. Do đó, trước khi gia công và lắp đặt, cần kiểm tra kỹ chiều dài thanh thép, vị trí cắt và các yêu cầu cấu tạo liên quan.

Đặt sai thứ tự các lớp thép dưới

Đặt sai thứ tự thép theo hai phương có thể làm thay đổi cao độ làm việc của cốt thép. Vì vậy, cần xác định đúng phương cạnh ngắn, phương cạnh dài và thứ tự lắp đặt theo hồ sơ thiết kế.

Không đảm bảo lớp bê tông bảo vệ

Cốt thép đặt quá sát cốp pha hoặc thiếu con kê có thể dẫn đến lớp bê tông bảo vệ không đạt yêu cầu. Sai sót này ảnh hưởng đến khả năng bảo vệ cốt thép và độ bền lâu dài của kết cấu.

Không kiểm tra cốt thép trước khi đổ bê tông

Nếu bỏ qua bước nghiệm thu, những lỗi về đường kính, khoảng cách, cao độ, chiều dài thép mũ và vị trí nối thép có thể không được phát hiện kịp thời. Vì vậy, kiểm tra cốt thép trước khi đổ bê tông là bước cần thiết để đảm bảo thi công đúng hồ sơ thiết kế.

Nguyên lý bố trí thép sàn là kiến thức nền tảng cần nắm vững trước khi triển khai thi công kết cấu bê tông cốt thép. Việc hiểu đúng biểu đồ mômen sàn giúp xác định vị trí thép mũ tại gối, thép lớp dưới tại giữa nhịp và thứ tự lắp đặt các lớp thép theo phương chịu lực.

Để hạn chế nứt, võng và sai sót thi công, cần kết hợp kiến thức kết cấu với việc kiểm tra bản vẽ, gia công đúng quy cách, lắp dựng đúng vị trí và nghiệm thu cốt thép trước khi đổ bê tông.
