Ống thông giữa các ngăn bể tự hoại bố trí thế nào cho đúng?
Bể tự hoại là một bộ phận quan trọng trong hệ thống thoát nước của nhà ở. Tuy nhiên, hiệu quả xử lý của bể không chỉ phụ thuộc vào kích thước, kết cấu hay khả năng chống thấm mà còn phụ thuộc rất lớn vào cách bố trí ống thông giữa các ngăn bể tự hoại.
Trong thực tế thi công, có những bể được xây dựng chắc chắn, chống thấm tương đối tốt nhưng sau một thời gian sử dụng lại xuất hiện tình trạng mùi hôi, nước thoát chậm, nghẹt hoặc trào ngược. Một trong những nguyên nhân có thể đến từ việc bố trí đường ống giữa các ngăn chưa hợp lý, đặc biệt là sai cao độ hoặc sử dụng cách nối ống chưa phù hợp.
Vậy ống thông giữa các ngăn bể tự hoại nên bố trí như thế nào? Vì sao cần sử dụng ống chữ T? Cao độ giữa các ống cần chênh lệch bao nhiêu? Khi thi công cần kiểm tra những vị trí nào?
Trong bài viết này, Việt Kiến Trúc sẽ phân tích nguyên tắc bố trí ống thông giữa các ngăn bể tự hoại theo nội dung thực tế thi công, giúp chủ nhà và người làm xây dựng dễ hình dung và kiểm tra hơn.
Vì sao cần quan tâm đến ống thông giữa các ngăn bể tự hoại?
Một hệ thống bể tự hoại thường được chia thành nhiều ngăn với những chức năng khác nhau. Tùy thiết kế, dòng nước có thể đi lần lượt từ hầm phân → hầm lắng → hầm lọc → hố ga → hệ thống thoát nước bên ngoài.
Để dòng nước di chuyển giữa các ngăn, cần có hệ thống đường ống kết nối. Chính vì vậy, ống thông giữa các ngăn bể tự hoại đóng vai trò quan trọng trong việc kiểm soát hướng dòng chảy.
Nếu đường ống được bố trí đúng, nước có thể di chuyển theo hướng thiết kế, hạn chế hiện tượng chảy ngược và giúp các ngăn thực hiện đúng chức năng.
Ngược lại, nếu ống thông giữa các ngăn bể tự hoại được đặt sai cao độ, đặt ngang bằng nhau hoặc bố trí không đúng vị trí, dòng nước có thể hoạt động không ổn định. Trong một số trường hợp, chất cặn và lớp váng nổi có thể bị cuốn sang ngăn tiếp theo, ảnh hưởng đến quá trình lắng và lọc.
Vì vậy, khi xây dựng bể tự hoại, không nên chỉ kiểm tra phần xây tường, đáy bể hoặc chống thấm mà cần đặc biệt chú ý đến cách bố trí ống bể tự hoại.

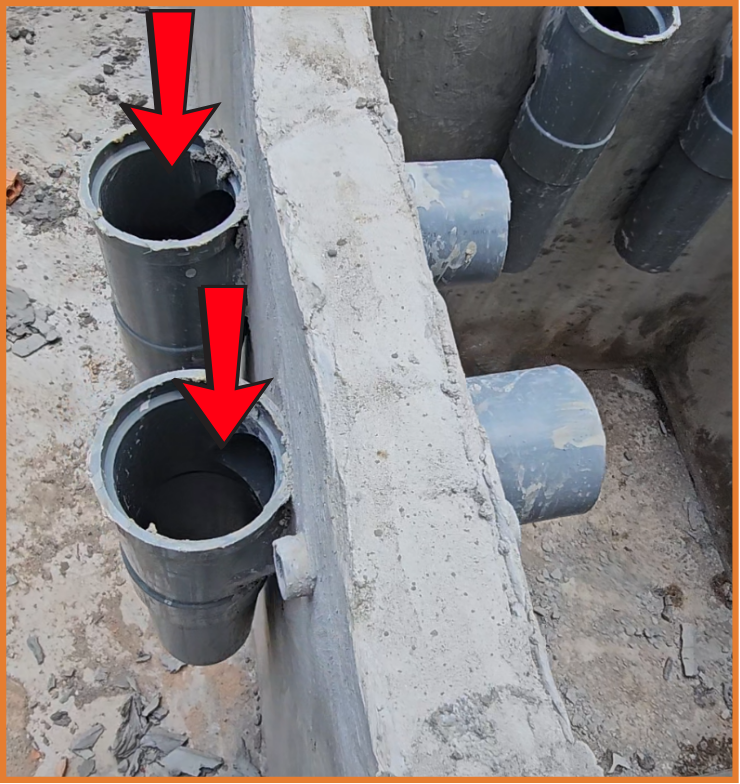

Nguyên tắc quan trọng: Không đi ống thẳng, nên đi ống chữ T
Một nguyên tắc được nhấn mạnh trong nội dung kỹ thuật là: Không đi ống thẳng – phải đi ống chữ T.
Đây là điểm cần lưu ý khi thi công ống thông giữa các ngăn bể tự hoại.
Thay vì sử dụng một đoạn ống nối ngang trực tiếp giữa hai ngăn, việc sử dụng ống chữ T bể tự hoại giúp kiểm soát vị trí lấy nước và hạn chế việc các lớp cặn, váng trên bề mặt bị cuốn theo dòng chảy.
Có thể hình dung cấu tạo của ống chữ T gồm một nhánh kết nối với đường ống giữa hai ngăn và một đoạn ống chạy theo phương đứng. Cách bố trí này giúp dòng nước được lấy ở vị trí phù hợp trong bể thay vì lấy trực tiếp tại lớp nước phía trên. Đối với ống thông giữa các ngăn bể tự hoại, đây là nguyên tắc cần được thể hiện ngay từ giai đoạn triển khai bản vẽ và được kiểm tra trong quá trình thi công.
Ống chữ T trong bể tự hoại được bố trí như thế nào?
Khi sử dụng ống chữ T bể tự hoại, cần quan tâm đến cả phần trên và phần dưới của ống.

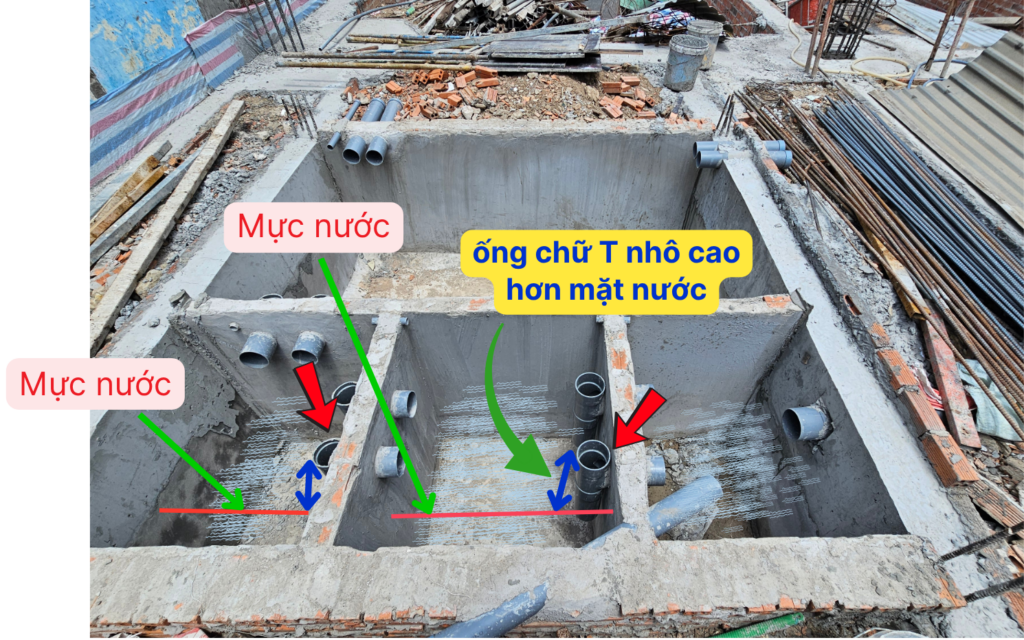

Mặt trên của ống chữ T phải cao hơn mực nước
Một nguyên tắc quan trọng là: Mặt trên của ống chữ T phải cao hơn mực nước trong bể.
Việc kiểm soát vị trí này giúp duy trì điều kiện dòng chảy theo thiết kế và tạo sự ổn định khi nước di chuyển giữa các ngăn. Nếu vị trí ống không phù hợp, dòng nước có thể bị ảnh hưởng khi mực nước trong bể thay đổi. Do đó, khi kiểm tra ống thông giữa các ngăn bể tự hoại, không nên chỉ nhìn vào vị trí đầu ống mà phải kiểm tra tương quan giữa đầu ống, mực nước và cao độ của từng ngăn.
Phần dưới của ống chữ T cần chìm trong nước
Theo nội dung kỹ thuật trong hình ảnh, phần dưới của ống chữ T bể tự hoại được bố trí chìm trong nước khoảng 500 mm. Đây là một thông số cần đặc biệt lưu ý trong quá trình thi công.
Mục đích của việc đưa phần ống xuống dưới mực nước là giúp hạn chế việc lớp váng hoặc phần chất nổi trên bề mặt đi theo dòng nước sang ngăn kế tiếp. Nếu chỉ sử dụng một đoạn ống ngang đặt gần mặt nước, dòng nước có thể kéo theo lớp váng, chất nổi và các thành phần không mong muốn sang ngăn sau. Vì vậy, đối với cách bố trí ống bể tự hoại, vị trí chìm của ống chữ T là một nội dung cần được kiểm tra trực tiếp tại công trường.
Vì sao không nên nối ống ngang đơn giản giữa các ngăn?
Một cách làm dễ gặp trong thi công là sử dụng một đoạn ống nối trực tiếp từ ngăn này sang ngăn khác. Tuy nhiên, đối với hệ thống ống thông giữa các ngăn bể tự hoại, cách bố trí này không kiểm soát tốt vị trí lấy nước.
Khi đường ống nằm ngang ở vị trí không phù hợp với mực nước, dòng nước có thể kéo theo lớp váng hoặc phần chất nổi. Trong khi đó, nguyên tắc sử dụng ống chữ T bể tự hoại cho phép kiểm soát chiều sâu lấy nước tốt hơn.
Điều này đặc biệt quan trọng đối với hệ thống có nhiều ngăn như: Hầm phân → hầm lắng → hầm lọc → hố ga.
Mỗi ngăn có chức năng khác nhau nên việc kiểm soát dòng nước giữa các ngăn là một phần quan trọng của cách bố trí ống bể tự hoại.

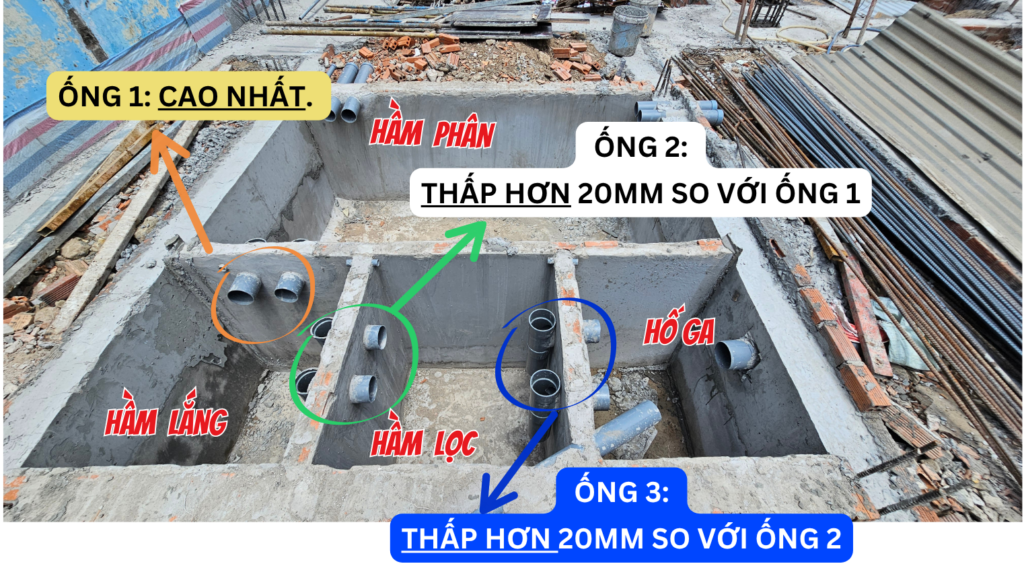

Quy tắc cao độ ống thông giữa các ngăn bể tự hoại
Bên cạnh hình dạng của ống, cao độ ống bể tự hoại cũng là yếu tố rất quan trọng.
Một nguyên tắc cần ghi nhớ là: Các ống thông giữa các ngăn không nên đặt ngang bằng nhau.
Theo nội dung kỹ thuật được thể hiện trong tài liệu, cao độ các ống cần được tổ chức theo hướng thấp dần theo chiều dòng chảy.
Cụ thể:
- Ống tại ngăn chứa phân là vị trí có cao độ cao nhất.
- Ống của ngăn tiếp theo thấp hơn khoảng 20 mm so với ngăn trước.
- Các ngăn tiếp theo tiếp tục hạ thấp khoảng 20 mm.
Ví dụ có thể hình dung: Ống 1: Cao nhất > Ống 2: Thấp hơn 20 mm > Ống 3: Thấp hơn 20 mm so với ống 2 > Dòng nước tiếp tục đi ra hệ thống thoát nước.
Đây là nguyên tắc quan trọng trong cách bố trí ống bể tự hoại, giúp tạo hướng dòng chảy tự nhiên.
Vì sao cần hạ cao độ ống khoảng 20 mm?
Việc tạo chênh cao độ giữa các vị trí ống thông giữa các ngăn bể tự hoại nhằm hình thành hướng dòng chảy theo chiều từ ngăn trước đến ngăn sau. Nếu tất cả các ống đều nằm ở cùng một cao độ, hệ thống có thể thiếu sự chênh lệch cần thiết để tạo dòng chảy ổn định.
Khi các vị trí được bố trí thấp dần khoảng 20 mm, dòng nước có xu hướng di chuyển theo trình tự: Ngăn trước → ngăn sau → ngăn lọc → hố ga → hệ thống thoát nước.
Điều này cũng giúp hạn chế nguy cơ nước chảy ngược trở lại hầm phân trong điều kiện hệ thống được thi công đúng và hoạt động theo nguyên lý thiết kế. Do đó, khi triển khai cao độ ống bể tự hoại, người thi công cần lấy một cao độ chuẩn rồi lần lượt xác định cao độ của các vị trí tiếp theo. Không nên xác định cao độ từng ống một cách độc lập vì rất dễ xảy ra sai lệch.
Tác dụng của việc bố trí đúng cao độ ống
Kiểm soát cao độ ống bể tự hoại có tác dụng trực tiếp đến hướng dòng chảy. Khi cao độ được bố trí theo nguyên tắc giảm dần, hệ thống có thể:
- Tạo dòng chảy tự nhiên theo chiều từ trong bể ra ngoài.
- Hạn chế hiện tượng nước chảy ngược về hầm phân.
- Giúp các ngăn hoạt động theo đúng trình tự.
- Hạn chế tình trạng dòng nước bị ứ đọng do bố trí cao độ không hợp lý.
- Hỗ trợ quá trình thoát nước ổn định hơn.
Đặc biệt, không nên xem nhẹ sai số cao độ khi thi công. Một sai lệch tại vị trí ống thông giữa các ngăn bể tự hoại có thể ảnh hưởng đến các vị trí tiếp theo. Chính vì vậy, cao độ cần được xác định và kiểm tra theo một hệ thống thống nhất.
Trình tự thi công ống thông giữa các ngăn bể tự hoại
Để hạn chế sai sót, quá trình thi công ống thông giữa các ngăn bể tự hoại có thể thực hiện theo trình tự sau.
Bước 1: Xác định cao độ chuẩn của hầm phân
Trước tiên cần xác định cao độ chuẩn của hầm phân. Đây là cơ sở để xác định cao độ cho các vị trí ống tiếp theo. Cao độ cần được đánh dấu rõ ràng để người thi công có thể kiểm tra trong suốt quá trình xây dựng.
Bước 2: Xác định cao độ các ngăn tiếp theo
Sau khi có cao độ chuẩn, tiến hành xác định cao độ của các ngăn sau. Theo nguyên tắc trong tài liệu, mỗi ngăn tiếp theo được hạ khoảng 20 mm so với ngăn trước.
Đây là bước quan trọng trong việc xác định cao độ ống bể tự hoại.
Bước 3: Lắp ống chữ T
Sau khi xác định vị trí và cao độ, tiến hành lắp ống chữ T bể tự hoại tại vị trí thông giữa các ngăn. Cần đảm bảo ống được cố định chắc chắn và đúng vị trí trước khi tiến hành các công việc tiếp theo.
Bước 4: Kiểm tra phần ống chìm trong nước
Kiểm tra phần dưới của ống chữ T có đạt độ chìm khoảng 500 mm trong nước theo nguyên tắc thiết kế hay không. Đây là bước không nên bỏ qua vì ảnh hưởng đến khả năng kiểm soát lớp nước và chất nổi giữa các ngăn.
Bước 5: Kiểm tra đỉnh ống
Tiếp tục kiểm tra để đảm bảo mặt trên của ống chữ T cao hơn mực nước. Như vậy, hệ thống vừa đảm bảo vị trí lấy nước phù hợp ở phía dưới, vừa kiểm soát được phần đầu ống ở phía trên.
Những lỗi thường gặp khi bố trí ống bể tự hoại
Trong thực tế thi công, một số lỗi có thể xảy ra khi thực hiện cách bố trí ống bể tự hoại.
Lỗi 1: Đi ống thẳng thay vì ống chữ T
Đây là lỗi liên quan đến hình thức kết nối giữa các ngăn. Việc chỉ sử dụng một đoạn ống ngang khiến khả năng kiểm soát vị trí lấy nước không tốt bằng phương án sử dụng ống chữ T.
Lỗi 2: Các ống đặt ngang bằng nhau
Đây là lỗi liên quan đến cao độ ống bể tự hoại. Nếu các ống không có sự chênh cao độ theo hướng dòng chảy, hệ thống có thể không đạt được nguyên tắc tạo dòng chảy tự nhiên như thiết kế.
Lỗi 3: Không kiểm tra độ chìm của ống
Không phải cứ đặt ống vào trong bể là đảm bảo đúng kỹ thuật. Cần kiểm tra phần dưới của ống chữ T bể tự hoại có đạt độ chìm theo yêu cầu hay không.
Lỗi 4: Không kiểm tra mực nước
Mực nước là cơ sở quan trọng để kiểm tra vị trí của ống chữ T. Nếu chỉ lấy kích thước theo thành bể mà không xét đến mực nước, vị trí thực tế của ống có thể không phù hợp.
Lỗi 5: Chỉ kiểm tra từng ngăn riêng lẻ
Hệ thống bể tự hoại là một chuỗi liên kết. Do đó, khi kiểm tra ống thông giữa các ngăn bể tự hoại, cần kiểm tra toàn bộ hệ thống theo chiều dòng chảy thay vì chỉ kiểm tra từng vị trí độc lập.
Cách kiểm tra hệ thống ống thông tại công trường
Để hạn chế sai sót, có thể sử dụng một checklist đơn giản khi nghiệm thu.
Kiểm tra thứ nhất: Hình thức ống
Xác nhận các vị trí thông ngăn sử dụng ống chữ T theo thiết kế.
Kiểm tra thứ hai: Cao độ
Kiểm tra vị trí ống đầu tiên và các ống tiếp theo. Đảm bảo các ngăn sau được hạ cao độ khoảng 20 mm so với ngăn trước theo nguyên tắc đã đề ra.
Kiểm tra thứ ba: Mực nước
Xác định mực nước thiết kế để kiểm tra tương quan với đầu ống.
Kiểm tra thứ tư: Độ chìm
Kiểm tra phần dưới của ống chữ T có chìm trong nước khoảng 500 mm.
Kiểm tra thứ năm: Chiều dòng chảy
Kiểm tra toàn bộ tuyến: Hầm phân → Hầm lắng → Hầm lọc → Hố ga → hệ thống thoát nước.
Mục tiêu là đảm bảo dòng nước đi theo đúng chiều.
Lợi ích khi bố trí ống thông đúng kỹ thuật
Việc bố trí đúng ống thông giữa các ngăn bể tự hoại mang lại nhiều lợi ích cho quá trình vận hành.
Dòng chảy ổn định hơn
Khi các vị trí ống được tổ chức theo đúng cao độ, dòng nước có điều kiện di chuyển theo hướng thiết kế.
Hạn chế trào ngược
Chênh cao độ giữa các vị trí ống giúp hạn chế tình trạng nước đi ngược về các ngăn phía trước.
Hạn chế mùi hôi
Một hệ thống thoát nước hoạt động không ổn định có thể gây ra nhiều vấn đề về mùi. Việc kiểm soát dòng chảy là một trong những yếu tố cần quan tâm để hạn chế tình trạng này.
Hạn chế nguy cơ nghẹt
Khi chất cặn và váng được giữ lại đúng vị trí, nguy cơ chúng đi sang các ngăn sau và ảnh hưởng đến hệ thống có thể được hạn chế.
Các ngăn hoạt động đúng chức năng
Mỗi ngăn trong bể tự hoại đảm nhận một vai trò nhất định. Việc bố trí ống thông giữa các ngăn bể tự hoại hợp lý giúp duy trì trình tự dòng chảy giữa các ngăn.
Vì sao chỉ cần sai một cao độ có thể ảnh hưởng cả hệ thống?
Một điểm quan trọng khi thi công bể tự hoại là hệ thống đường ống có tính liên kết. Ví dụ, nếu cao độ của ống tại ngăn thứ hai bị đặt sai, vị trí của dòng nước khi đi sang ngăn thứ ba cũng có thể bị ảnh hưởng.
Do đó, việc kiểm tra cao độ ống bể tự hoại cần được thực hiện ngay từ vị trí đầu tiên. Không nên chờ đến khi toàn bộ bể hoàn thành mới kiểm tra vì lúc này việc điều chỉnh có thể khó khăn và tốn nhiều công sức hơn.
Đối với cách bố trí ống bể tự hoại, nguyên tắc quan trọng là phải kiểm soát từ đầu: Cao độ chuẩn → chênh cao độ → vị trí ống → độ chìm → hướng dòng chảy.
Ống thông giữa các ngăn bể tự hoại tuy là một chi tiết nhỏ trong toàn bộ công trình nhưng lại có ảnh hưởng trực tiếp đến hướng dòng chảy và khả năng vận hành của hệ thống. Một hệ thống bể tự hoại không chỉ cần được xây dựng chắc chắn, chống thấm tốt mà còn phải được kiểm soát kỹ ở phần đường ống kết nối giữa các ngăn.
Những nguyên tắc quan trọng cần ghi nhớ gồm:
- Sử dụng ống chữ T bể tự hoại thay vì chỉ nối ống thẳng giữa các ngăn.
- Mặt trên của ống chữ T phải cao hơn mực nước.
- Phần dưới của ống chữ T chìm trong nước khoảng 500 mm.
- Các ống thông không đặt ngang bằng nhau.
- Cao độ được tổ chức theo hướng dòng chảy.
- Các ngăn tiếp theo hạ khoảng 20 mm so với ngăn trước.
- Kiểm tra toàn bộ hệ thống từ hầm phân đến hố ga.
- Kiểm soát cao độ ống bể tự hoại ngay từ giai đoạn thi công.
Đặc biệt, cần nhớ rằng cách bố trí ống bể tự hoại phải được xem xét đồng bộ với kết cấu bể, mực nước, hướng thoát nước và điều kiện thực tế của công trình. Không nên áp dụng máy móc một kích thước cho mọi công trình nếu chưa đối chiếu với hồ sơ thiết kế và điều kiện thi công thực tế.
