Phân biệt giằng móng và đà kiềng: Chức năng, vị trí và nguyên lý làm việc

Trong quá trình xây dựng nhà phố, đặc biệt là những công trình sử dụng móng cọc, giằng móng và đà kiềng là hai cấu kiện rất dễ bị nhầm lẫn. Nhiều người nhìn thấy hai cấu kiện đều được thi công bằng bê tông cốt thép, đều nằm ở khu vực chân công trình nên cho rằng chúng có cùng chức năng. Tuy nhiên, thực tế giằng móng và đà kiềng có sự khác biệt rõ ràng về chức năng, vị trí bố trí và nguyên lý chịu lực.

Đây cũng là lý do việc phân biệt giằng móng và đà kiềng cần được thực hiện ngay từ giai đoạn thiết kế, đặc biệt khi công trình sử dụng móng cọc và xuất hiện tình trạng cột không trùng tâm với cụm cọc.

Nếu hiểu sai chức năng, người thi công có thể nhầm lẫn giữa cấu kiện dùng để khử lệch tâm cột – cụm cọc với cấu kiện có nhiệm vụ đỡ tường và liên kết chân cột.

Vậy giằng móng là gì? Đà kiềng là gì? Hai cấu kiện này khác nhau như thế nào và trong trường hợp nào cần sử dụng giằng móng? Hãy cùng Việt Kiến Trúc tìm hiểu chi tiết nhé!

Phân biệt giằng móng và đà kiềng bắt đầu từ chức năng

Cách đơn giản nhất để phân biệt giằng móng và đà kiềng là không nhìn vào hình dạng của cấu kiện mà phải nhìn vào chức năng kết cấu. Đây chính là sự khác biệt quan trọng nhất giữa giằng móng và đà kiềng. Trong công trình móng cọc, đặc biệt là nhà phố có cột nằm sát ranh đất, tâm cột và tâm cụm cọc có thể không trùng nhau. Khi đó, giằng móng tham gia xử lý vấn đề lệch tâm.

Ngược lại, đà kiềng thường được bố trí theo các trục tường, chân cột nhằm tạo liên kết cho hệ chân công trình và hỗ trợ đỡ tường.

Do đó, khi cần phân biệt giằng móng và đà kiềng, hãy đặt câu hỏi:

Cấu kiện này đang giải quyết vấn đề gì?

Nếu cấu kiện được sử dụng để xử lý lệch tâm cột – cụm cọc, đó là chức năng đặc trưng của giằng móng.

Nếu cấu kiện chủ yếu có nhiệm vụ đỡ tường và liên kết chân cột, đó là chức năng đặc trưng của đà kiềng.

Giằng móng là gì?

Để hiểu rõ hơn về cách phân biệt giằng móng và đà kiềng, trước hết cần hiểu giằng móng là gì.

Giằng móng là cấu kiện kết cấu được bố trí để liên kết các đài móng và tham gia xử lý các tác động trong hệ móng, trong đó có trường hợp lệch tâm giữa cột và cụm cọc.

Đây là vấn đề thường gặp trong các công trình nhà phố có móng cọc. Đặc biệt, tại các vị trí cột biên, cột sát ranh đất hoặc khu vực giáp công trình lân cận, việc bố trí cọc có thể bị giới hạn.

Khi đó, cụm cọc không thể bố trí đúng hoàn toàn dưới tâm cột.

Kết quả là: Tâm cột không trùng với tâm cụm cọc. Đây chính là một trong những trường hợp mà giằng móng có vai trò quan trọng.

Vì sao cột và cụm cọc bị lệch tâm?

Muốn hiểu giằng móng là gì, cần hiểu nguyên nhân tạo ra lệch tâm trong móng cọc. Trong điều kiện lý tưởng, cụm cọc được bố trí sao cho hợp lý với vị trí cột và tải trọng truyền xuống.

Tuy nhiên, nhà phố thường có đặc điểm:

• Công trình xây sát ranh đất.
• Hai bên có thể là nhà hiện hữu.
• Không gian thi công bị giới hạn.
• Cọc biên không thể tùy ý bố trí vượt ra ngoài ranh.
• Khoảng cách giữa cọc và công trình lân cận cần được kiểm soát.

Vì vậy, tại một số vị trí, cụm cọc phải dịch vào phía trong.

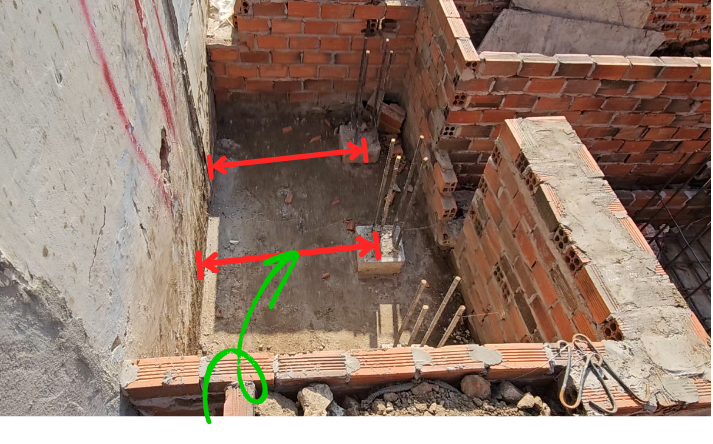

Khi cụm cọc dịch khỏi vị trí tâm cột, khoảng cách giữa: Tâm cột ↔ Tâm cụm cọc sẽ tạo ra độ lệch tâm.

Tải trọng từ cột truyền xuống hệ móng trong trường hợp này không còn đi qua đúng tâm cụm cọc. Độ lệch đó làm phát sinh mômen và tạo ra yêu cầu xử lý về mặt kết cấu. Đây là lý do khi phân biệt giằng móng và đà kiềng, không thể bỏ qua vấn đề lệch tâm.

Giằng móng có vai trò gì trong trường hợp lệch tâm?

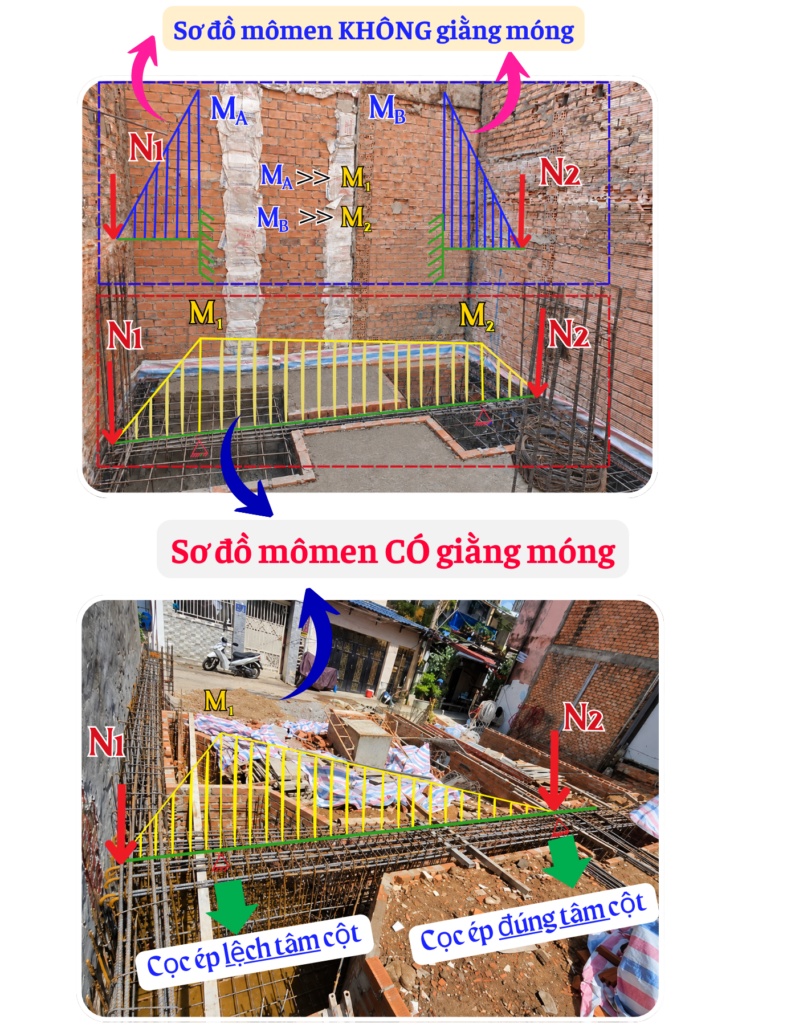

Khi tâm cột và tâm cụm cọc không trùng nhau, lực truyền từ cột xuống móng tạo ra tác động lệch tâm. Nếu không có giải pháp kết cấu phù hợp, mômen do lệch tâm có thể ảnh hưởng đến sự làm việc của hệ móng.

Trong trường hợp này, giằng móng được sử dụng để liên kết các đài móng và tham gia xử lý độ lệch tâm theo phương án kết cấu.

Có thể hình dung: Cột → Đài móng → Cụm cọc

Nhưng khi: Tâm cột ≠ Tâm cụm cọc thì hệ móng phải có giải pháp để xử lý sự lệch tâm này. Giằng móng chính là một trong những cấu kiện được thiết kế cho mục đích đó.

Vì vậy, khi hỏi giằng móng là gì, có thể hiểu ngắn gọn: Giằng móng là cấu kiện kết cấu có vai trò liên kết các đài móng và khử lệch tâm giữa cột với cụm cọc theo phương án thiết kế.

Đây là điểm cần nhớ đầu tiên khi phân biệt giằng móng và đà kiềng.

Đà kiềng là gì?

Bên cạnh câu hỏi giằng móng là gì, một câu hỏi thường gặp khác là đà kiềng là gì? Đà kiềng là cấu kiện được bố trí tại khu vực chân công trình, có nhiệm vụ chính là đỡ tường và liên kết các chân cột, góp phần tạo thành hệ khung chân cột ổn định.

Đà kiềng thường được bố trí theo vị trí tường bao, tường ngăn và các trục cột của công trình. Nếu giằng móng tập trung vào việc xử lý vấn đề liên quan đến đài móng, cột và cụm cọc, thì đà kiềng lại có mối quan hệ rõ hơn với chân cột và hệ tường.

Đây là điểm quan trọng tiếp theo để phân biệt giằng móng và đà kiềng.

Đà kiềng có những chức năng nào?

Khi tìm hiểu đà kiềng là gì, có thể tập trung vào hai chức năng chính.

Đà kiềng có nhiệm vụ đỡ tường

Tường bao và tường ngăn tại tầng trệt cần được bố trí hệ đỡ phù hợp. Đà kiềng có thể được bố trí theo vị trí tường để hỗ trợ việc truyền tải trọng và tạo sự ổn định cho hệ tường.

Do đó, khi nhìn vào một cấu kiện chạy theo trục tường ở khu vực chân công trình, cần kiểm tra hồ sơ thiết kế để xác định đó có phải là đà kiềng hay không. Không nên chỉ dựa vào hình dạng bên ngoài.

Đà kiềng liên kết các chân cột

Ngoài nhiệm vụ đỡ tường, đà kiềng còn có tác dụng liên kết các chân cột. Khi các chân cột được liên kết với nhau, hệ khung chân cột có sự ổn định và liên kết tốt hơn.

Vì vậy, có thể ghi nhớ: Đà kiềng = đỡ tường + liên kết chân cột.

Đây là cách ghi nhớ đơn giản khi phân biệt giằng móng và đà kiềng.

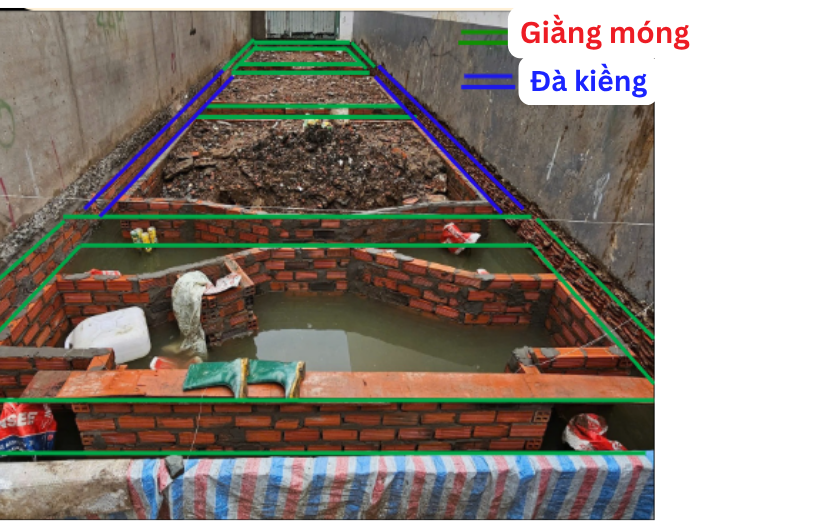

Phân biệt giằng móng và đà kiềng qua vị trí bố trí

Ngoài chức năng, vị trí cũng là một yếu tố giúp phân biệt giằng móng và đà kiềng.

Giằng móng

Giằng móng thường liên quan đến hệ đài móng và được bố trí theo phương án kết cấu nhằm liên kết các đài móng hoặc xử lý yêu cầu về lệch tâm.

Đà kiềng

Đà kiềng thường được bố trí ở khu vực chân cột, theo các trục tường bao hoặc tường ngăn tầng trệt. Tuy nhiên, cần lưu ý rằng vị trí thực tế của hai cấu kiện có thể thay đổi tùy theo thiết kế.

Do đó, không thể chỉ nhìn vào cao độ hoặc vị trí để kết luận một cấu kiện là giằng móng hay đà kiềng.

Muốn phân biệt giằng móng và đà kiềng chính xác, cần xem đồng thời:

• Chức năng.
• Sơ đồ kết cấu.
• Vị trí.
• Mối liên kết với cột.
• Mối liên kết với đài móng.
• Mối quan hệ với hệ tường.
• Hồ sơ tính toán kết cấu.

Giằng móng và đà kiềng có thay thế cho nhau không?

Đây là vấn đề rất nhiều người quan tâm khi tìm hiểu giằng móng và đà kiềng. Về nguyên tắc, không nên mặc định rằng hai cấu kiện này có thể thay thế cho nhau. Lý do là chức năng của chúng khác nhau.

Giằng móng được bố trí để đáp ứng yêu cầu của hệ móng, trong đó có trường hợp cần xử lý lệch tâm cột – cụm cọc. Trong khi đó, đà kiềng tập trung vào việc đỡ tường và liên kết chân cột.

Một công trình có thể đồng thời có cả giằng móng và đà kiềng. Cũng có những trường hợp phương án thiết kế có cách bố trí khác nhau tùy vào sơ đồ kết cấu. Vì vậy, không nên lấy cấu tạo của một công trình rồi áp dụng nguyên xi cho công trình khác.

Để phân biệt giằng móng và đà kiềng trong từng công trình cụ thể, cần dựa vào bản vẽ kết cấu được thiết kế cho chính công trình đó.

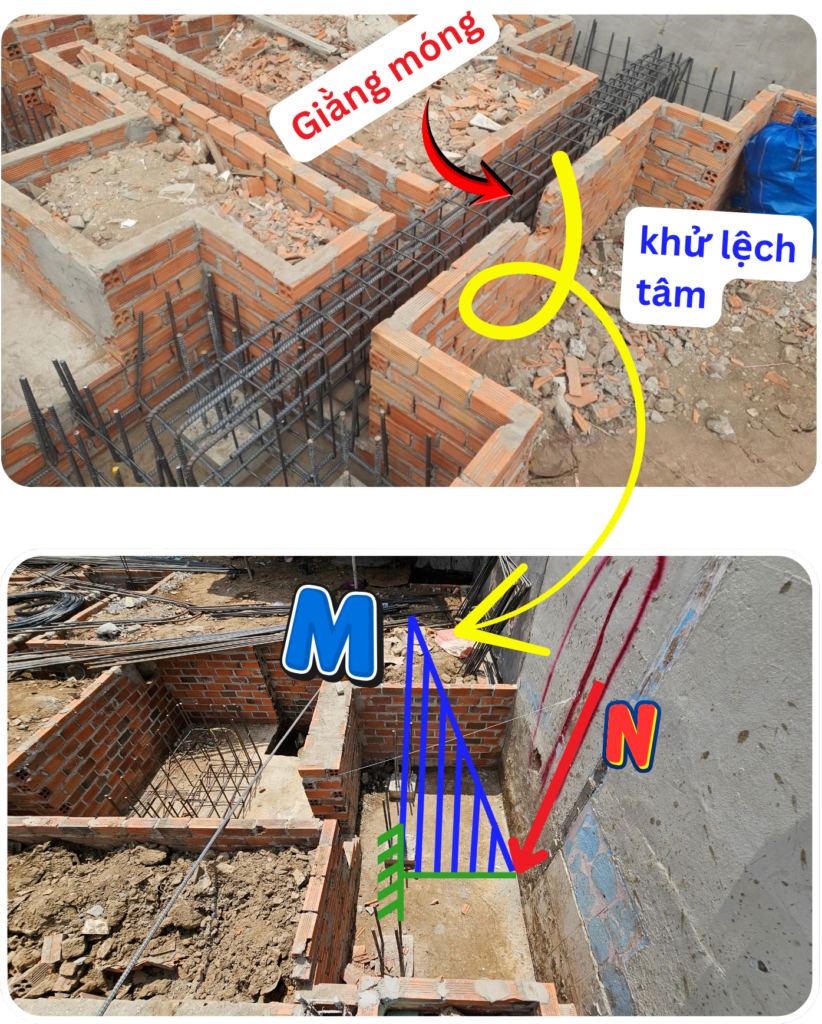

Trường hợp nào thường cần giằng móng?

Một trong những trường hợp thường được quan tâm là khi cột biên và cụm cọc bị lệch tâm. Ví dụ, nhà phố nằm sát nhà hàng xóm, tại vị trí cột biên, cụm cọc không thể bố trí tùy ý ra phía ngoài vì bị giới hạn bởi ranh đất. Do đó, cụm cọc phải dịch vào phía trong.

Khi đó:

Cột nằm tại vị trí A.

Cụm cọc nằm tại vị trí B.

A ≠ B → xuất hiện lệch tâm.

Lúc này cần có giải pháp kết cấu phù hợp để xử lý mômen và lực phát sinh do lệch tâm. Trong trường hợp này, giằng móng có vai trò quan trọng trong việc liên kết hệ móng và xử lý độ lệch tâm theo thiết kế.

Đây cũng là ví dụ trực quan nhất để hiểu giằng móng là gì và vì sao giằng móng không nên bị nhầm với đà kiềng.

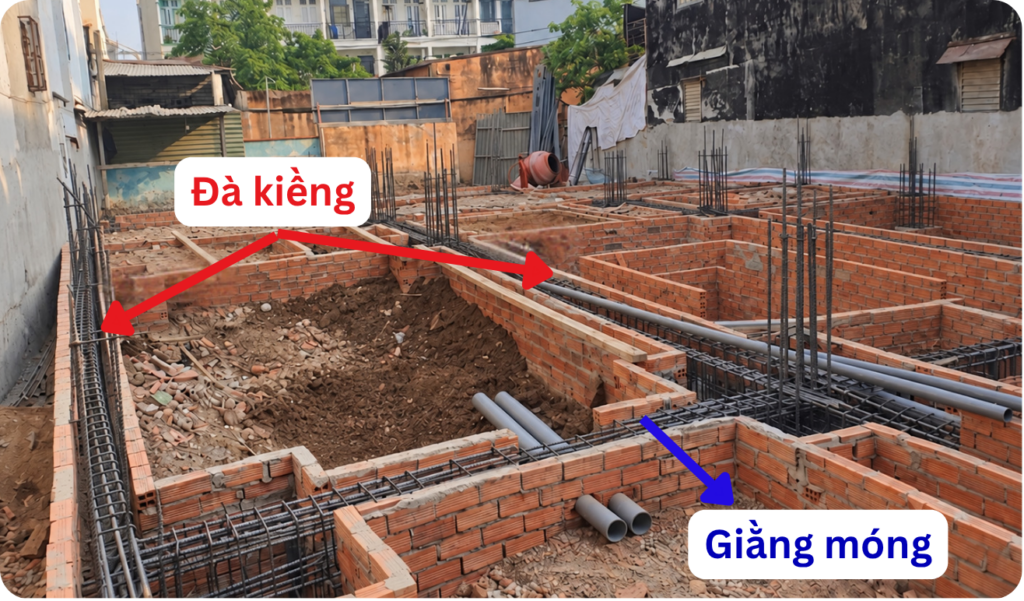

Đà kiềng thường được bố trí ở đâu?

Để hiểu rõ đà kiềng là gì, cần quan sát mối quan hệ giữa đà kiềng với tường và cột.

Đà kiềng thường được bố trí:

• Theo tường bao.
• Theo tường ngăn tầng trệt.
• Theo các trục chân cột.
• Ở khu vực chân công trình.
• Theo cao độ được xác định trong hồ sơ thiết kế.

Đà kiềng có thể chạy liên tục hoặc được bố trí theo sơ đồ kết cấu cụ thể. Điểm quan trọng là đà kiềng không đơn thuần chỉ là một “thanh bê tông nối cột”. Nó phải được thiết kế dựa trên yêu cầu chịu lực và sự phối hợp giữa kiến trúc với kết cấu.

Vì sao nhầm giằng móng và đà kiềng có thể gây sai kết cấu?

Việc phân biệt giằng móng và đà kiềng không chỉ mang ý nghĩa về mặt thuật ngữ. Nếu hiểu sai chức năng, người thi công có thể:

• Bố trí cấu kiện sai vị trí.
• Bố trí thép không phù hợp.
• Hiểu sai sơ đồ truyền lực.
• Không xử lý đúng độ lệch tâm.
• Bỏ sót cấu kiện cần thiết.
• Gây khó khăn khi phối hợp giữa kết cấu và kiến trúc.

Đặc biệt, với móng cọc, nếu cột và cụm cọc bị lệch tâm thì đây là vấn đề cần được tính toán ngay từ thiết kế. Không thể chỉ nhìn thấy có một đà kiềng chạy giữa các cột rồi cho rằng nó đã thay thế hoàn toàn vai trò của giằng móng.

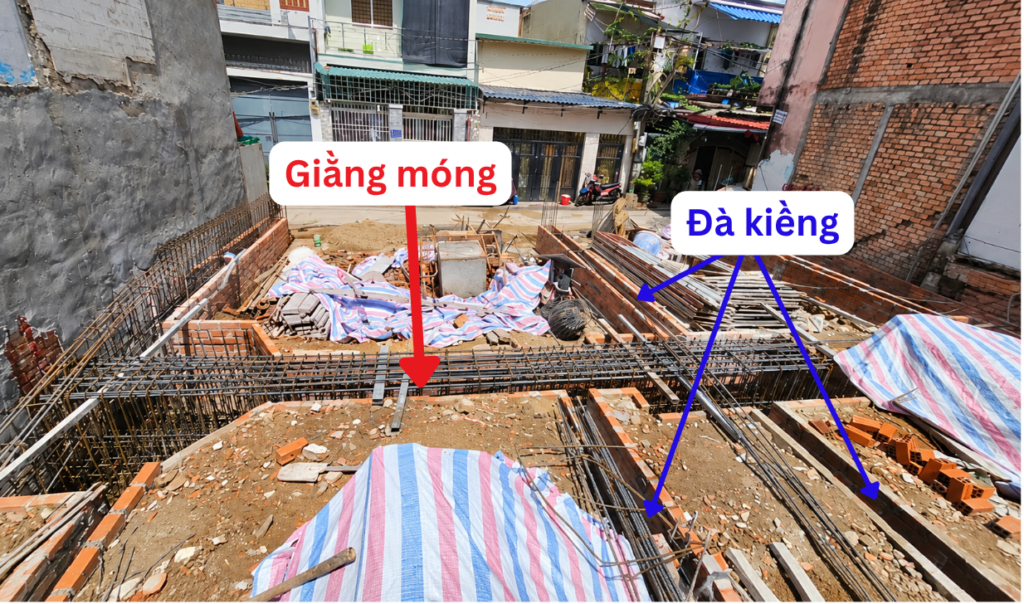

Phân biệt giằng móng và đà kiềng khi xem bản vẽ

Khi đọc bản vẽ kết cấu, có thể thực hiện theo các bước sau để phân biệt giằng móng và đà kiềng.

Bước 1: Xác định vị trí cột

Xem cột nằm ở đâu trên mặt bằng.

Bước 2: Xác định vị trí cụm cọc

Kiểm tra số lượng cọc và vị trí cụm cọc dưới từng đài.

Bước 3: Kiểm tra tâm cột và tâm cụm cọc

Nếu hai tâm không trùng nhau, cần chú ý đến giải pháp xử lý lệch tâm.

Bước 4: Kiểm tra giằng liên kết đài

Xem cấu kiện nào liên kết các đài móng và tham gia xử lý yêu cầu của hệ móng.

Bước 5: Kiểm tra vị trí tường

Xác định các trục tường bao và tường ngăn tầng trệt.

Bước 6: Kiểm tra cấu kiện chạy theo chân tường

Đây là khu vực thường có đà kiềng. Qua các bước này, việc phân biệt giằng móng và đà kiềng sẽ rõ ràng hơn rất nhiều.

Giằng móng và đà kiềng trong nhà phố

Đối với nhà phố, vấn đề giằng móng và đà kiềng càng cần được quan tâm bởi mặt bằng xây dựng thường hẹp và nằm sát các công trình hiện hữu. Các cột biên có thể gặp hạn chế về vị trí đặt cọc. Khi đó, cụm cọc có thể phải bố trí lệch khỏi tâm cột. Việc này dẫn đến yêu cầu xử lý lệch tâm trong hệ móng.

Trong khi đó, hệ tường tầng trệt vẫn cần được đỡ và hệ chân cột vẫn cần được liên kết. Do đó, trong một công trình có thể đồng thời xuất hiện:

• Đài cọc.
• Cọc.
• Giằng móng.
• Đà kiềng.
• Cột.
• Tường.

Mỗi cấu kiện có nhiệm vụ riêng và phải được phối hợp trong cùng một hệ kết cấu. Đây chính là lý do cần phân biệt giằng móng và đà kiềng ngay từ đầu thay vì gọi chung tất cả các cấu kiện ở khu vực chân nhà là “giằng”.

Phân biệt giằng móng và đà kiềng để thiết kế và thi công đúng

Giằng móng và đà kiềng đều là những cấu kiện quan trọng nhưng không có cùng chức năng. Giằng móng có vai trò liên kết hệ đài móng và đặc biệt quan trọng trong trường hợp cần khử lệch tâm giữa cột và cụm cọc.

Trong khi đó, đà kiềng chủ yếu có nhiệm vụ đỡ tường, liên kết các chân cột và tạo hệ khung chân cột ổn định. Vì vậy, khi đặt câu hỏi giằng móng là gì, cần gắn khái niệm này với hệ móng và vấn đề lệch tâm cột – cọc.
