Hướng dẫn gia công cốp pha dầm sàn đúng kỹ thuật trong xây dựng
Trong quá trình thi công kết cấu bê tông cốt thép, gia công cốp pha dầm sàn là công đoạn quan trọng, ảnh hưởng trực tiếp đến độ chính xác khi lắp dựng, chất lượng bề mặt bê tông và tiến độ thi công công trình. Nếu cốp pha được gia công sai kích thước, ván không khớp hoặc bề mặt không được vệ sinh đúng cách, quá trình lắp dựng sẽ phát sinh nhiều vấn đề như hở khe, sai lệch hình dạng và hao hụt vật tư.
Vì vậy, thực hiện gia công cốp pha dầm sàn đúng kỹ thuật ngay từ đầu sẽ giúp đơn vị thi công hạn chế sai sót, tiết kiệm thời gian và đảm bảo cấu kiện bê tông đạt yêu cầu theo hồ sơ thiết kế. Bài viết dưới đây trình bày các nguyên tắc, quy trình và lợi ích của công tác gia công cốp pha trong xây dựng.
Đặt vấn đề trong gia công cốp pha dầm sàn
Những lỗi thường gặp khi gia công cốp pha
Thực tế tại công trường, nhiều lỗi phát sinh trong quá trình lắp dựng bắt nguồn từ việc gia công cốp pha chưa chính xác. Một số vấn đề phổ biến gồm:

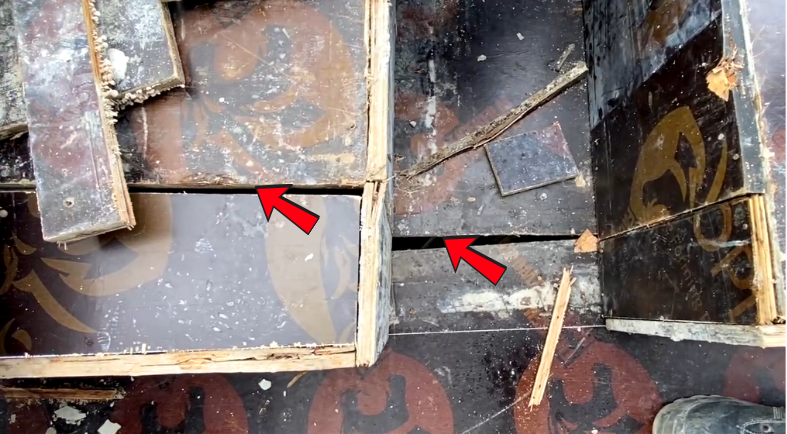

- Ván không khớp, hở khe: Các tấm ván không được đo đạc và cắt đúng kích thước, dẫn đến khe hở tại vị trí tiếp giáp. Nếu không được xử lý phù hợp, khe hở có thể khiến vữa xi măng rò rỉ trong quá trình đổ bê tông.
- Sai kích thước dầm, sàn: Ván khuôn được gia công không đúng thông số trên bản vẽ có thể làm sai lệch kích thước hình học của cấu kiện.
- Lắp dựng không khớp, phải chỉnh sửa nhiều lần: Các tấm cốp pha không đồng bộ khiến công nhân mất thêm thời gian điều chỉnh tại công trường, ảnh hưởng đến tiến độ thi công.
Những lỗi trên cho thấy gia công cốp pha không chỉ là công việc đo và cắt ván đơn thuần mà còn đòi hỏi sự chính xác, tính toán và kiểm tra kỹ lưỡng trước khi chuyển sang công đoạn lắp dựng.
Nguyên nhân gây sai sót khi gia công cốp pha
Nguyên nhân thường xuất phát từ khâu chuẩn bị và gia công chưa được thực hiện đúng quy trình. Cụ thể:
- Không đọc kỹ bản vẽ thiết kế trước khi xác định kích thước.
- Đo đạc, đánh dấu và cắt ván không chính xác.
- Không kiểm tra tình trạng vật liệu trước khi sử dụng.
- Bề mặt ván còn bám bụi bẩn, bê tông cũ hoặc tạp chất.
- Không phân loại và sắp xếp cốp pha theo từng cấu kiện sau khi gia công.
Các sai sót này có thể làm tăng thời gian chỉnh sửa, gây lãng phí vật tư và ảnh hưởng đến độ phẳng, độ kín khít của hệ cốp pha. Do đó, muốn lắp dựng nhanh và đúng kỹ thuật, công tác gia công cốp pha dầm sàn cần được chuẩn bị cẩn thận, thực hiện theo bản vẽ và kiểm tra trước khi đưa vào sử dụng.

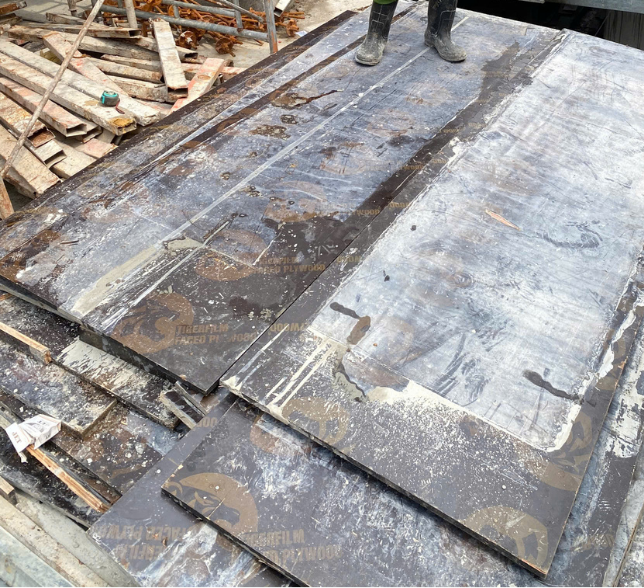

Nguyên tắc gia công cốp pha dầm sàn
Để đảm bảo chất lượng và hiệu quả thi công, gia công cốp pha dầm sàn cần tuân thủ những nguyên tắc cơ bản về kích thước, bề mặt và chất lượng vật liệu.
Đúng kích thước theo bản vẽ thiết kế
Kích thước cốp pha phải được xác định dựa trên hồ sơ thiết kế kết cấu đã được phê duyệt. Trước khi cắt ván, cần kiểm tra các thông số liên quan như chiều rộng dầm, chiều cao dầm, chiều dày sàn và cao độ thi công.
Việc đo đạc chính xác giúp các tấm ván được gia công phù hợp với vị trí lắp dựng, hạn chế tình trạng thiếu hụt, dư thừa hoặc phải cắt sửa tại công trường.
Đối với những cấu kiện có hình dạng phức tạp hoặc nhiều vị trí giao nhau, cần kiểm tra kỹ bản vẽ và xác định rõ kích thước từng bộ phận trước khi tiến hành gia công.
Bề mặt ván sạch và phẳng
Bề mặt cốp pha cần được vệ sinh sạch sẽ, loại bỏ bê tông cũ, bụi bẩn và các tạp chất bám dính. Những tấm ván bị cong vênh, nứt gãy hoặc hư hỏng cần được kiểm tra, phân loại và xử lý trước khi sử dụng.
Bề mặt ván sạch, phẳng và các mép ghép khít sẽ hỗ trợ quá trình lắp dựng, hạn chế rò rỉ vữa và góp phần tạo bề mặt bê tông đồng đều sau khi tháo cốp pha.
Nếu sử dụng chất chống dính cốp pha, cần lựa chọn loại phù hợp với vật liệu và thi công theo hướng dẫn kỹ thuật, tránh để chất chống dính ảnh hưởng đến chất lượng bề mặt bê tông hoặc công tác hoàn thiện tiếp theo.
Đảm bảo chất lượng ván khuôn
Không phải mọi tấm ván sau khi tháo dỡ đều có thể tiếp tục sử dụng. Trước khi gia công cốp pha dầm sàn, cần kiểm tra độ nguyên vẹn, khả năng sử dụng và mức độ hư hỏng của vật liệu.
Các tấm ván còn tốt có thể được vệ sinh, phân loại và tái sử dụng nếu đáp ứng yêu cầu kỹ thuật. Những tấm bị cong vênh, nứt vỡ hoặc không còn đảm bảo khả năng làm việc cần được loại bỏ hoặc xử lý theo quy định của công trường.
Lựa chọn vật liệu phù hợp giúp nâng cao độ chính xác khi gia công, giảm lượng vật tư bị loại bỏ và góp phần kiểm soát chi phí thi công.
Kiểm tra trước khi lắp dựng
Sau khi hoàn thành gia công, cần kiểm tra lại kích thước, tình trạng bề mặt và sự phù hợp của từng tấm ván với vị trí dự kiến lắp đặt. Những bộ phận chưa đạt yêu cầu phải được điều chỉnh trước khi chuyển sang công đoạn tiếp theo.
Đây là bước cần thiết để đảm bảo quá trình lắp dựng cốp pha dầm sàn diễn ra thuận lợi, hạn chế sửa chữa và tránh phát sinh sai sót trong giai đoạn chuẩn bị đổ bê tông.
Quy trình gia công cốp pha dầm sàn
Sau khi lựa chọn vật liệu phù hợp, quy trình gia công cốp pha dầm sàn cần được thực hiện theo trình tự rõ ràng. Bốn công đoạn cơ bản gồm đọc bản vẽ, vệ sinh ván khuôn, đo đạc và cắt ván, cuối cùng là phân loại và sắp xếp.

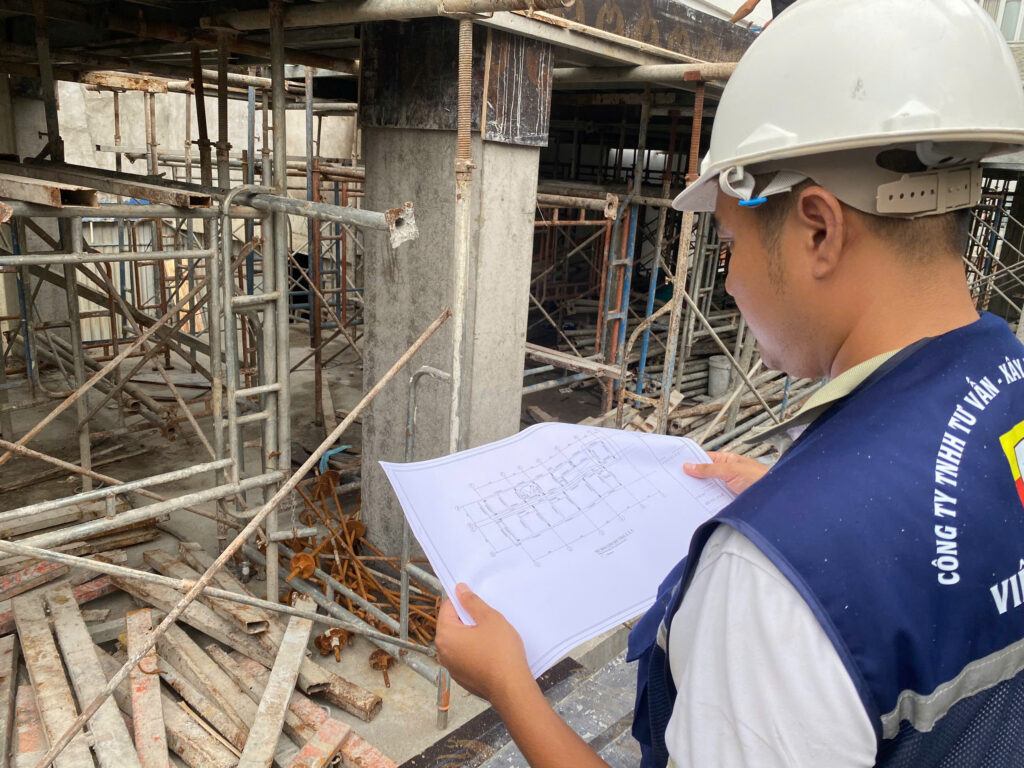

Bước 1: Đọc bản vẽ và xác định kích thước
Trước khi tiến hành gia công, người thực hiện cần đọc kỹ bản vẽ kết cấu và bản vẽ cốp pha để xác định chính xác kích thước của từng cấu kiện.
Các thông số cần chú ý gồm:
- Kích thước dầm, bao gồm chiều rộng và chiều cao.
- Chiều dày sàn theo thiết kế.
- Cao độ thi công của dầm và sàn.
- Vị trí giao nhau giữa dầm, sàn và các cấu kiện liên quan.
Việc đọc bản vẽ giúp người thi công hiểu rõ hình dạng, kích thước và cách bố trí các bộ phận cốp pha. Từ đó, quá trình đo đạc và cắt ván được thực hiện chính xác, hạn chế sai lệch khi lắp dựng.
Đối với những vị trí có nhiều cấu kiện giao nhau, cần kiểm tra cẩn thận kích thước và thứ tự lắp đặt để tránh nhầm lẫn giữa các tấm ván.
Bước 2: Vệ sinh ván khuôn
Vệ sinh ván khuôn là công đoạn chuẩn bị cần thiết trước khi đo đạc và gia công. Các tấm ván cần được làm sạch để loại bỏ bụi bẩn, bê tông cũ và các vật liệu bám dính trên bề mặt. Quá trình vệ sinh cần chú ý những vị trí mép ván, góc cạnh và khu vực thường tích tụ bê tông sau các lần sử dụng trước.
Sau khi vệ sinh, cần kiểm tra lại tình trạng vật liệu. Những tấm ván có bề mặt hư hỏng hoặc biến dạng cần được phân loại để xử lý, tránh sử dụng tùy tiện làm ảnh hưởng đến chất lượng cốp pha.
Thực hiện tốt công đoạn vệ sinh giúp thuận tiện cho việc đánh dấu kích thước, cắt ván và chuẩn bị bề mặt trước khi lắp dựng.
Bước 3: Đo đạc và cắt ván
Đo đạc và cắt ván là công đoạn quyết định trực tiếp đến độ chính xác của sản phẩm sau gia công.
Trước tiên, người thực hiện sử dụng thước đo và dụng cụ đánh dấu để xác định kích thước cần cắt theo bản vẽ thiết kế. Các đường cắt phải rõ ràng, đúng vị trí và được kiểm tra lại trước khi sử dụng máy cắt.
Khi tiến hành cắt ván, cần tuân thủ các yêu cầu sau:
- Đo và đánh dấu chính xác kích thước trên từng tấm ván.
- Kiểm tra lại đường cắt trước khi thực hiện.
- Sử dụng máy cắt phù hợp với loại vật liệu và chiều dày ván.
- Đảm bảo mép cắt tương đối thẳng, hạn chế sứt mẻ và sai lệch kích thước.
- Thực hiện đầy đủ biện pháp an toàn khi sử dụng thiết bị cắt.
Sau khi cắt, cần kiểm tra lại kích thước thực tế của tấm ván so với thông số thiết kế. Những tấm chưa đạt yêu cầu cần được xử lý trước khi đưa vào lắp dựng. Gia công chính xác ở bước này giúp các tấm cốp pha khớp nhau hơn, hạn chế khe hở và giảm thời gian chỉnh sửa tại công trường.

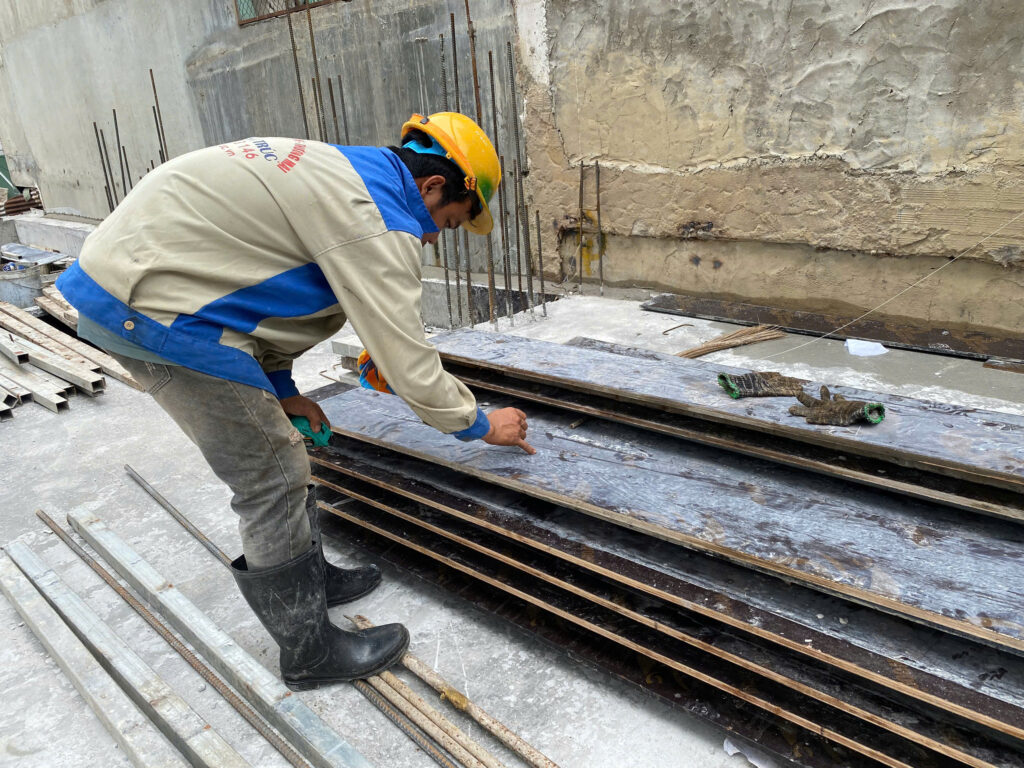

Bước 4: Phân loại và sắp xếp
Sau khi hoàn thành đo đạc và cắt ván, cần phân loại cốp pha theo từng nhóm cấu kiện để thuận tiện cho việc vận chuyển và lắp dựng. Có thể phân loại theo các nhóm chính:
- Cốp pha đáy dầm.
- Cốp pha thành dầm.
- Cốp pha sàn.
- Các tấm ván và bộ phận phụ trợ theo từng khu vực thi công.
Việc phân loại giúp người thi công nhanh chóng xác định vị trí sử dụng, tránh nhầm lẫn giữa các tấm có kích thước gần giống nhau.
Đối với công trình có nhiều tầng hoặc nhiều khu vực thi công, có thể đánh dấu mã cấu kiện, kích thước hoặc vị trí lắp đặt lên từng nhóm cốp pha. Cách tổ chức này hỗ trợ kiểm soát vật tư, hạn chế thất lạc và nâng cao hiệu quả làm việc. Các tấm ván sau gia công cần được xếp gọn tại vị trí phù hợp, tránh tiếp xúc với điều kiện có thể gây cong vênh, hư hỏng hoặc cản trở hoạt động trên công trường.
Kiểm tra tổng thể sau khi gia công
Bên cạnh bốn bước chính, công tác kiểm tra tổng thể trước khi lắp dựng cũng rất cần thiết. Nội dung kiểm tra bao gồm:
- Kích thước các tấm ván so với bản vẽ.
- Tình trạng bề mặt và mép cắt.
- Khả năng ghép nối giữa các bộ phận.
- Việc phân loại và bố trí vật tư theo từng khu vực.
Lưu ý rằng gia công đúng kích thước chưa đủ để đảm bảo an toàn cho toàn bộ hệ cốp pha. Trước khi đổ bê tông, hệ cốp pha còn phải được lắp dựng, giằng chống, kiểm tra độ ổn định, độ kín khít và khả năng chịu tải theo hồ sơ thiết kế cùng yêu cầu kỹ thuật áp dụng.
Lợi ích khi gia công cốp pha dầm sàn đúng kỹ thuật
Thực hiện đúng quy trình gia công cốp pha dầm sàn giúp nâng cao hiệu quả tổ chức thi công, giảm sai sót và tạo điều kiện thuận lợi cho các công đoạn tiếp theo.
Lắp dựng nhanh, hạn chế chỉnh sửa
Khi các tấm ván được đo đạc và cắt đúng kích thước, quá trình lắp dựng trở nên thuận lợi hơn. Người thi công không phải mất nhiều thời gian xử lý các lỗi như ván thiếu kích thước, mép ghép không khớp hoặc sai lệch hình dạng.
Nhờ đó, tiến độ lắp dựng cốp pha dầm sàn được cải thiện và các công đoạn tiếp theo có thể được tổ chức hiệu quả hơn.
Giảm hao hụt vật tư
Gia công chính xác giúp hạn chế tình trạng cắt sai, phải loại bỏ tấm ván hoặc chỉnh sửa nhiều lần. Việc phân loại và tận dụng hợp lý những tấm ván còn đảm bảo chất lượng cũng giúp giảm lãng phí vật liệu.
Tuy nhiên, việc tái sử dụng cốp pha cần dựa trên tình trạng thực tế và yêu cầu kỹ thuật, không nên sử dụng vật liệu hư hỏng chỉ nhằm tiết kiệm chi phí.
Hỗ trợ đảm bảo bề mặt bê tông phẳng, kín và đẹp
Các tấm cốp pha có kích thước phù hợp, bề mặt sạch và mép ghép khít giúp hạn chế hiện tượng rò rỉ vữa tại các mối nối.
Điều này góp phần tạo bề mặt bê tông đồng đều, giảm khuyết tật bề mặt và hạn chế công tác sửa chữa sau khi tháo cốp pha. Chất lượng hoàn thiện cuối cùng vẫn phụ thuộc vào nhiều yếu tố khác, bao gồm độ ổn định của hệ cốp pha, chất lượng bê tông, quá trình đổ và đầm bê tông.
Đảm bảo kích thước dầm sàn theo thiết kế
Gia công cốp pha dầm sàn đúng kích thước là cơ sở để lắp dựng hệ ván khuôn theo đúng hình dạng và thông số thiết kế. Khi kết hợp với công tác định vị, lắp dựng và kiểm tra kỹ thuật chính xác, hệ cốp pha sẽ hỗ trợ đảm bảo kích thước hình học của cấu kiện bê tông sau khi thi công.
Đây là yếu tố quan trọng trong việc kiểm soát chất lượng kết cấu và hạn chế những sai lệch có thể ảnh hưởng đến các công đoạn xây dựng tiếp theo.
Gia công cốp pha dầm sàn là công đoạn quan trọng trong quy trình thi công kết cấu bê tông cốt thép. Muốn đạt hiệu quả cao, cần thực hiện đúng các nguyên tắc về kích thước, chất lượng vật liệu và vệ sinh bề mặt; đồng thời tuân thủ trình tự đọc bản vẽ, vệ sinh ván khuôn, đo đạc và cắt ván, phân loại và sắp xếp.
