Quy trình lắp dựng cốp pha cột đúng kỹ thuật, đảm bảo cột thẳng và an toàn
Trong thi công nhà phố và công trình bê tông cốt thép, quy trình lắp dựng cốp pha cột là một trong những công đoạn quan trọng quyết định hình dạng, kích thước và chất lượng bề mặt bê tông sau khi tháo khuôn. Nếu cốp pha được lắp dựng không đúng kỹ thuật, cột có thể bị phình, nghiêng, sai kích thước hoặc thậm chí bung cốp pha khi đổ bê tông.
Vậy quy trình lắp dựng cốp pha cột gồm những bước nào? Làm thế nào để gông cốp pha chắc chắn, bố trí hệ chống ổn định và kiểm tra độ thẳng đứng của cột trước khi đổ bê tông?
Trong bài viết này, Việt Kiến Trúc sẽ hướng dẫn chi tiết các bước thi công cốp pha cột, những lỗi thường gặp và các yêu cầu kỹ thuật cần lưu ý để nâng cao chất lượng công trình, hạn chế sai sót và tiết kiệm chi phí sửa chữa.
Vì sao cần thực hiện đúng quy trình lắp dựng cốp pha cột?
Cốp pha cột là hệ khuôn được sử dụng để định hình cấu kiện cột bê tông theo kích thước và vị trí thiết kế. Trong quá trình đổ bê tông, hệ cốp pha phải chịu áp lực của hỗn hợp bê tông tươi và các tác động phát sinh trong quá trình thi công.
Do đó, quy trình lắp dựng cốp pha cột cần được thực hiện chính xác, bảo đảm độ cứng, độ kín khít và khả năng ổn định của toàn bộ hệ khuôn.
Các lỗi thường gặp khi thi công cốp pha cột
Trong thực tế thi công, một số lỗi thường gặp bao gồm:

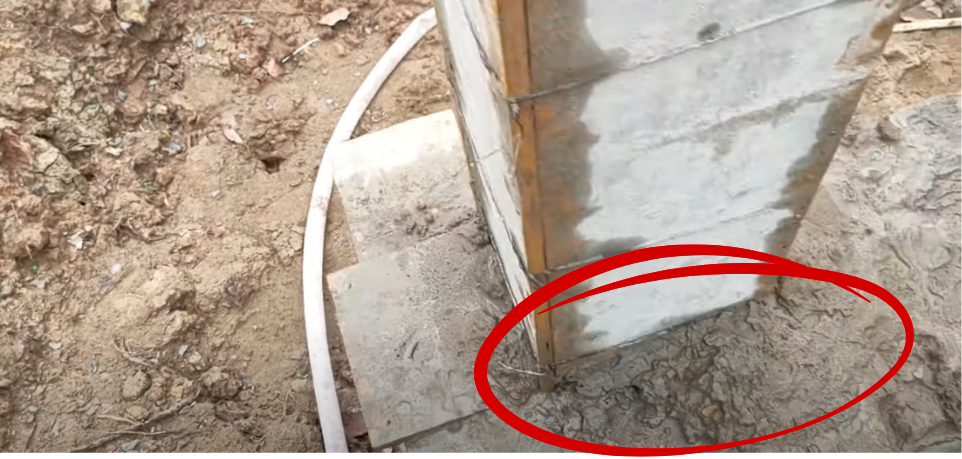

- Bung cốp pha khi đổ bê tông: Nguyên nhân có thể do liên kết không chắc chắn, gông không đủ khả năng chịu lực hoặc hệ chống không ổn định.
- Cột bị phình, sai kích thước: Khoảng cách gông không phù hợp, lực siết không đủ hoặc tấm cốp pha bị biến dạng dưới áp lực bê tông.
- Cột bị nghiêng, lệch trục: Công tác định vị thiếu chính xác, hệ chống chưa được điều chỉnh đúng hoặc không kiểm tra độ thẳng đứng trước khi đổ bê tông.
- Cột không thẳng hàng giữa các tầng: Tim trục cột tầng trên không trùng với tim trục tầng dưới, gây sai lệch hình học của hệ kết cấu.
Những sai sót này không chỉ ảnh hưởng đến chất lượng bê tông mà còn có thể làm tăng chi phí xử lý, kéo dài thời gian thi công và tiềm ẩn nguy cơ mất an toàn.
Những sai lầm cần tránh
Để hạn chế các sự cố, khi thực hiện biện pháp thi công cốp pha cột, cần tránh:

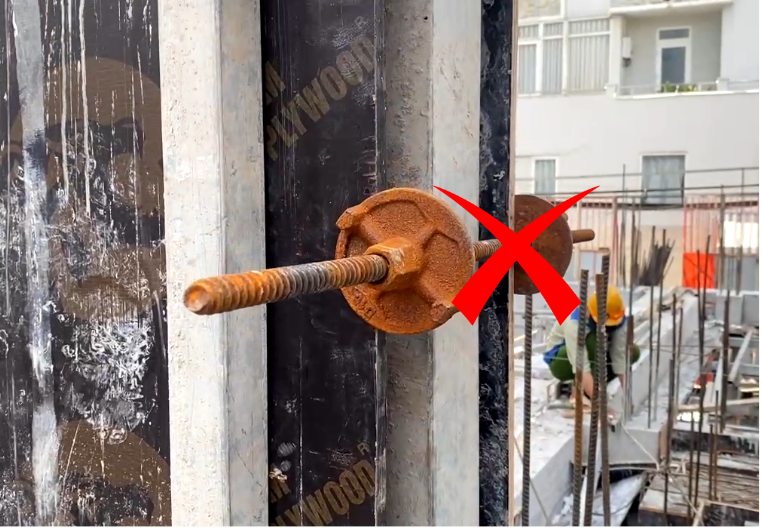

- Sử dụng gông không đủ cứng hoặc bố trí khoảng cách gông không phù hợp.
- Liên kết các tấm cốp pha thiếu chắc chắn, siết ty ren và tán chuồn không đúng yêu cầu.
- Sử dụng kẽm buộc thay thế cho liên kết chịu lực được thiết kế.
- Bố trí hệ chống thiếu ổn định hoặc neo chân chống không đúng biện pháp.
- Bỏ qua bước kiểm tra độ thẳng đứng, kích thước tiết diện và độ thẳng hàng giữa các tầng.
Thực hiện đúng quy trình lắp dựng cốp pha cột ngay từ đầu là giải pháp quan trọng giúp giảm thiểu sai sót, bảo đảm chất lượng kết cấu và nâng cao hiệu quả thi công.
Quy trình lắp dựng cốp pha cột đúng kỹ thuật
Để cốp pha cột ổn định trong suốt quá trình đổ bê tông, cần thực hiện tuần tự bốn bước: lắp dựng theo vị trí thiết kế, gông và siết cố định, chống cốp pha, cuối cùng là kiểm tra và nghiệm thu.
Bước 1: Lắp dựng cốp pha theo vị trí thiết kế
Đây là bước đầu tiên trong quy trình lắp dựng cốp pha cột, quyết định vị trí, kích thước và hình dạng ban đầu của cột bê tông.
Các công việc cần thực hiện:
- Định vị tim trục và vị trí cột: Xác định chính xác tim cột theo bản vẽ thiết kế, bảo đảm không sai lệch so với hệ trục công trình.

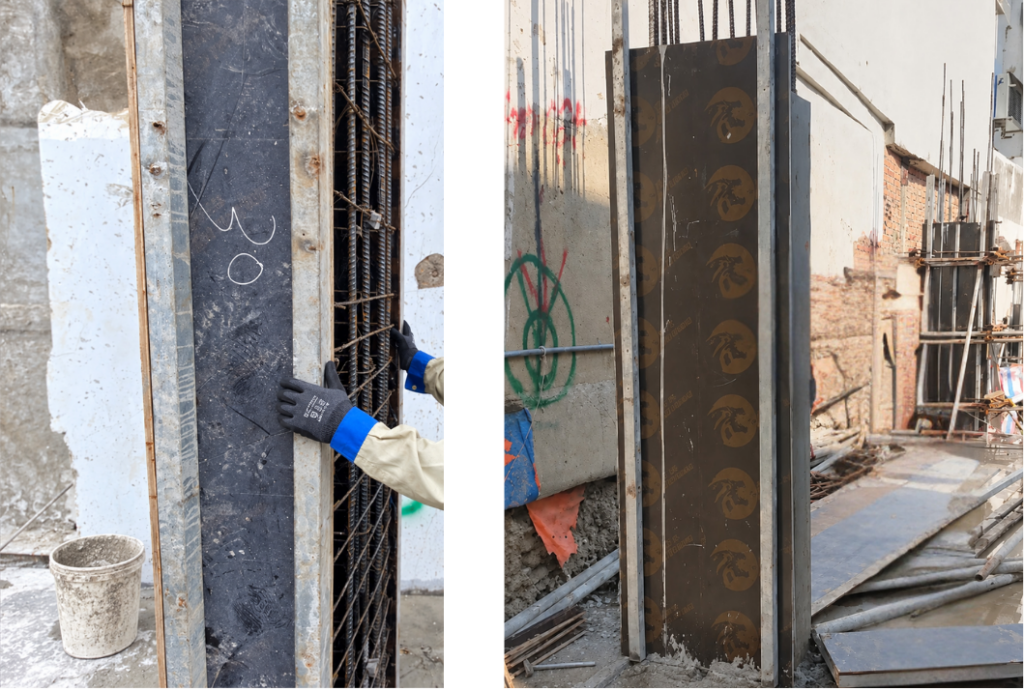

- Lắp dựng các tấm cốp pha: Ghép các tấm cốp pha thành hình hộp cột theo đúng kích thước tiết diện thiết kế.
- Căn chỉnh hình dạng cốp pha: Kiểm tra sơ bộ chiều rộng, chiều sâu và vị trí các mặt cốp pha trước khi tiến hành gông siết.
- Kiểm tra cốt thép: Bảo đảm cốt thép được bố trí đúng vị trí, lớp bê tông bảo vệ đáp ứng yêu cầu thiết kế và không bị xê dịch trong quá trình lắp dựng.
Ở bước này, cần đặc biệt chú ý đến độ chính xác của tim trục và kích thước tiết diện cột. Nếu định vị sai ngay từ đầu, các bước gông, chống và điều chỉnh sau đó sẽ khó khắc phục triệt để.

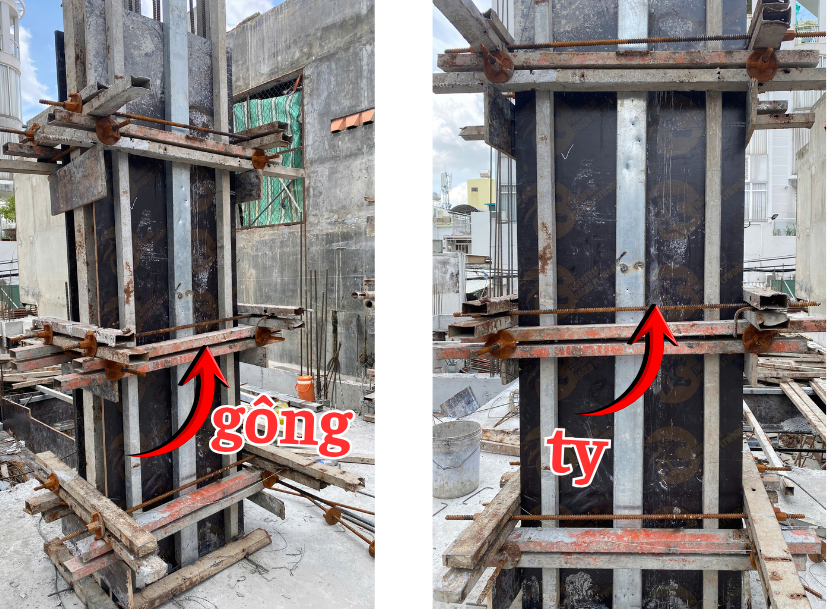

Bước 2: Gông và siết cố định cốp pha cột
Sau khi lắp dựng các tấm cốp pha, cần tiến hành gông và siết chặt để tạo thành hệ khuôn đủ cứng, hạn chế phình hoặc bung khi đổ bê tông.
Các yêu cầu kỹ thuật chính gồm:

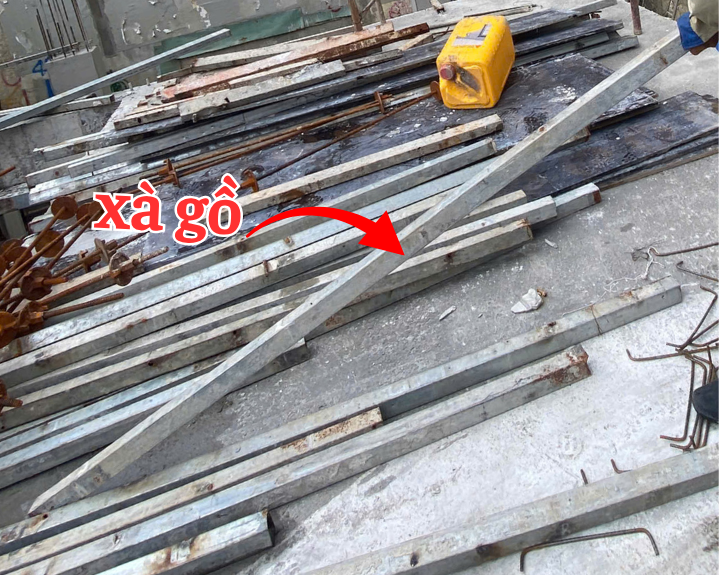

Sử dụng xà gồ làm gông cốp pha
Có thể sử dụng xà gồ gỗ với các kích thước tham khảo như 50 × 50 mm, 40 × 80 mm hoặc 50 × 100 mm. Việc lựa chọn kích thước cần căn cứ vào chiều cao cột, tiết diện cột, tải trọng tác dụng và biện pháp thi công được phê duyệt.
Bố trí khoảng cách gông hợp lý

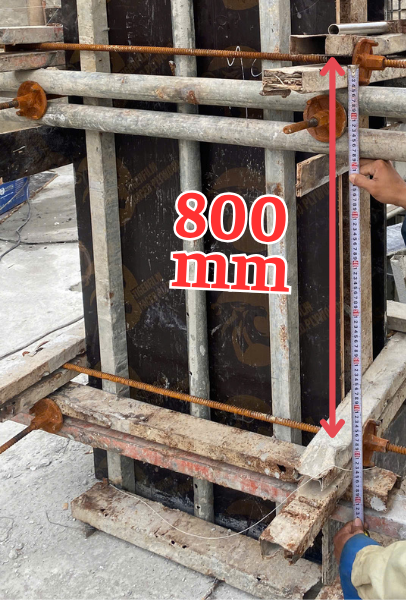

Khoảng cách gông tham khảo trong hình minh họa là khoảng 800 mm mỗi cấp. Tuy nhiên, đây không phải thông số áp dụng cố định cho mọi công trình. Khoảng cách thực tế phải được xác định theo áp lực bê tông tươi, độ cứng tấm cốp pha, cấu tạo liên kết và yêu cầu thiết kế biện pháp thi công.
Sử dụng ty ren và tán chuồn
Đối với hệ cốp pha sử dụng ty ren, cần bố trí ty ren và tán chuồn phù hợp để siết chặt các mặt cốp pha thông qua hệ gông, bảo đảm các liên kết làm việc ổn định.
Mục đích của công tác gông và siết cố định:
- Giữ đúng hình dạng và kích thước cột.
- Hạn chế hiện tượng phình, cong vênh hoặc bung cốp pha.
- Tăng độ cứng và khả năng ổn định của hệ khuôn trong quá trình đổ bê tông.
Lưu ý: Không dùng kẽm buộc thay thế cho hệ liên kết chịu lực đã được thiết kế. Trước khi đổ bê tông, cần kiểm tra độ chắc chắn của gông, ty ren, tán chuồn và các điểm liên kết.
Bước 3: Chống cốp pha cột
Sau khi gông và siết cố định, cần lắp đặt hệ chống nhằm giữ cốp pha ổn định, hạn chế xê dịch và bảo đảm cột không bị nghiêng trong quá trình thi công.
Các công việc cần thực hiện:

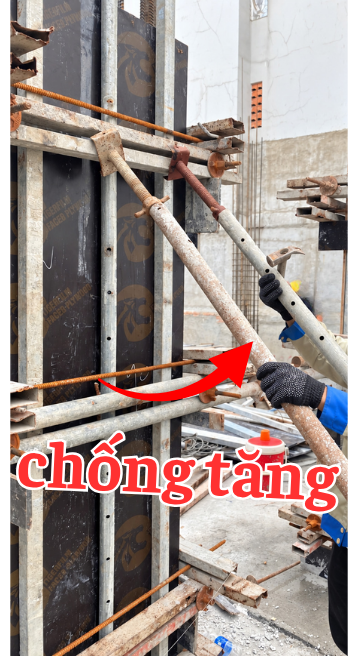

Sử dụng chống tăng
Lựa chọn hệ chống phù hợp với chiều cao và điều kiện thi công. Chống tăng cần được bố trí đúng vị trí, điều chỉnh chắc chắn và bảo đảm khả năng chịu lực theo biện pháp thi công.

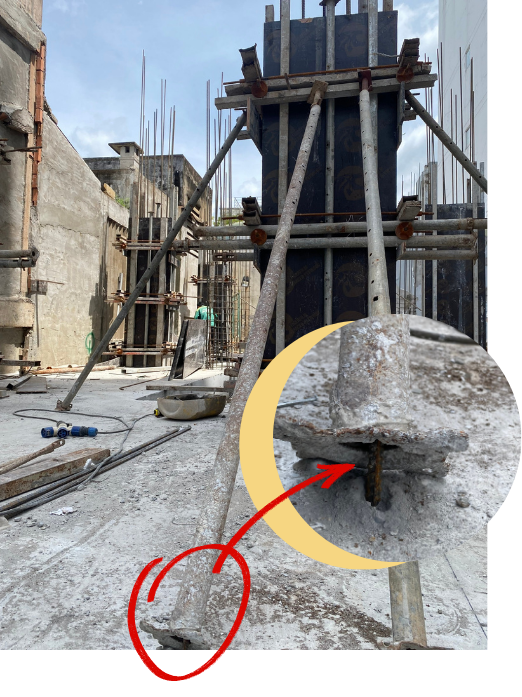

Cố định chân chống
Chân chống cần được liên kết với sàn hoặc kết cấu đỡ thông qua giải pháp neo được thiết kế phù hợp. Có thể sử dụng thép neo hoặc biện pháp neo khác đã được phê duyệt để hạn chế trượt, xê dịch và mất ổn định.

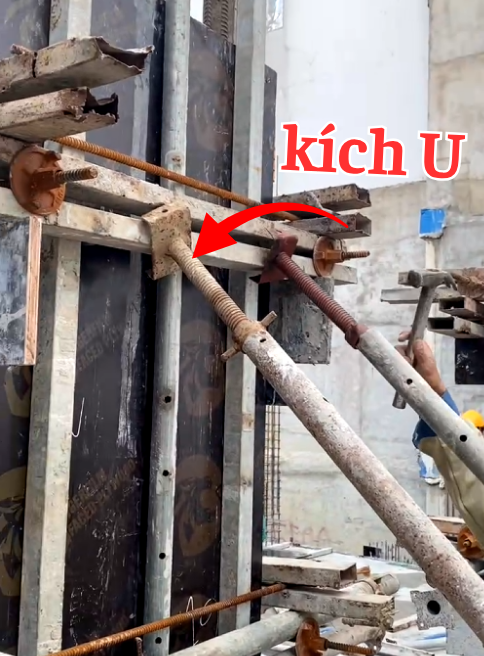

Sử dụng kích chữ U khi phù hợp
Kích chữ U có thể được sử dụng trong hệ chống để đỡ các cấu kiện của hệ gông, xà gồ theo cấu tạo biện pháp thi công. Việc sử dụng phải bảo đảm đúng chức năng, đúng tải trọng và đúng phương án liên kết.
Sau khi hoàn thành, cần kiểm tra độ chắc chắn của chân chống, điểm neo, các liên kết và khả năng ổn định tổng thể của hệ cốp pha.
Nếu hệ chống không được bố trí đúng kỹ thuật, cột có thể bị nghiêng, lệch trục hoặc biến dạng trong quá trình đổ bê tông. Vì vậy, chống cốp pha là công đoạn không thể bỏ qua trong quy trình lắp dựng cốp pha cột.
Bước 4: Kiểm tra và nghiệm thu cốp pha cột trước khi đổ bê tông
Đây là bước cuối cùng nhưng có ý nghĩa đặc biệt quan trọng. Trước khi đổ bê tông, cần kiểm tra toàn bộ hệ cốp pha để phát hiện và xử lý các sai sót.
Các nội dung cần kiểm tra gồm:
- Độ thẳng đứng của cột: Kiểm tra bằng thiết bị đo hoặc phương pháp phù hợp, bảo đảm nằm trong giới hạn sai số cho phép.
- Độ kín khít của cốp pha: Kiểm tra các mối nối, khe ghép và vị trí tiếp giáp để hạn chế rò rỉ hồ xi măng.
- Kích thước hình học: Đối chiếu chiều rộng, chiều sâu và vị trí cột với bản vẽ thiết kế.
- Độ chắc chắn của hệ gông: Kiểm tra xà gồ, ty ren, tán chuồn và các liên kết cố định.
- Độ ổn định của hệ chống: Kiểm tra chân chống, điểm neo và các vị trí liên kết.
- Cốt thép và lớp bê tông bảo vệ: Bảo đảm cốt thép, con kê và các chi tiết chôn sẵn đúng vị trí thiết kế.
Chỉ được tiến hành đổ bê tông sau khi công tác kiểm tra, nghiệm thu đạt yêu cầu và các sai sót đã được khắc phục.
Kiểm tra độ thẳng đứng của cột đang thi công
Để hạn chế tình trạng cột bị nghiêng hoặc lệch tâm, cần kiểm tra độ thẳng đứng của cốp pha sau khi hoàn thành công tác gông và chống.
Trình tự kiểm tra:
- Xác định trục chuẩn và vị trí cột theo bản vẽ thiết kế.
- Kiểm tra độ thẳng đứng của các mặt cốp pha bằng thiết bị đo phù hợp.
- Điều chỉnh hệ chống để đưa cốp pha về đúng vị trí.
- Kiểm tra lại sau khi điều chỉnh và trước khi nghiệm thu.
Mục đích là bảo đảm cột đúng vị trí, không nghiêng và đáp ứng giới hạn sai số theo hồ sơ thiết kế, tiêu chuẩn áp dụng.
Kiểm tra độ thẳng hàng của cột giữa các tầng
Bên cạnh việc kiểm tra từng cột, cần kiểm tra sự liên tục của trục cột giữa các tầng. Đây là công đoạn đặc biệt quan trọng đối với nhà phố nhiều tầng và công trình bê tông cốt thép.
Các nội dung cần thực hiện:
- Đối chiếu tim trục cột tầng trên với tim trục cột tầng dưới.
- Kiểm tra độ lệch giữa các mặt cột và vị trí trục theo phương đứng.
- Xác định sai lệch bằng thiết bị đo phù hợp.
- Điều chỉnh cốp pha tầng trên trước khi cố định hoàn toàn.
Nếu bỏ qua bước kiểm tra này, cột có thể bị lệch trục hoặc lệch tâm giữa các tầng, gây ảnh hưởng đến hình học kết cấu và các công tác xây dựng tiếp theo.
Nguyên tắc quan trọng: Phải kiểm tra cả độ thẳng đứng của cột đang thi công và độ thẳng hàng của cột giữa các tầng. Hai nội dung này có liên quan nhưng không thay thế cho nhau.
Lợi ích khi thực hiện đúng quy trình lắp dựng cốp pha cột
Thực hiện đúng quy trình lắp dựng cốp pha cột giúp nâng cao chất lượng thi công và hạn chế những rủi ro thường gặp tại công trường.
Bảo đảm cột đúng kích thước và vị trí thiết kế
Việc định vị chính xác, gông siết chắc chắn và chống giữ ổn định giúp hạn chế hiện tượng phình, nghiêng hoặc sai lệch tiết diện cột.
Nâng cao chất lượng bề mặt bê tông
Cốp pha được lắp dựng kín khít và giữ ổn định sẽ hạn chế rò rỉ hồ xi măng, giảm nguy cơ xuất hiện các khuyết tật bề mặt do khe hở hoặc biến dạng khuôn.
Bảo đảm an toàn trong quá trình đổ bê tông
Hệ gông, liên kết và chống được bố trí đúng yêu cầu sẽ góp phần hạn chế nguy cơ bung cốp pha, xê dịch hệ khuôn và sự cố trong quá trình thi công.
Tiết kiệm chi phí và thời gian sửa chữa
Thi công đúng kỹ thuật ngay từ đầu giúp giảm các công việc đục sửa, gia cố và xử lý sai lệch sau khi tháo cốp pha, qua đó nâng cao hiệu quả sử dụng vật tư và nhân công.

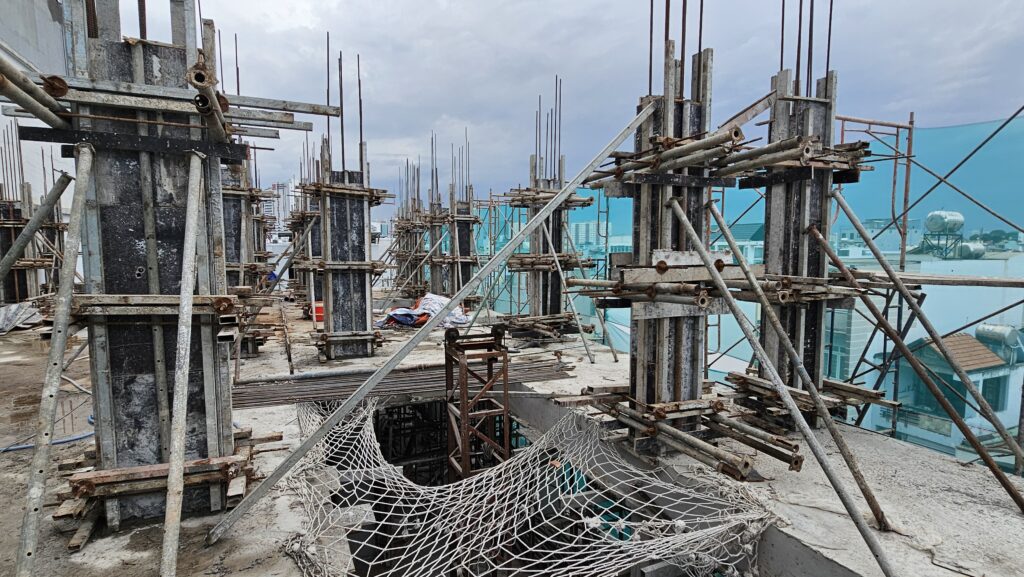

Kinh nghiệm thi công cốp pha cột từ Việt Kiến Trúc
Để công tác thi công cốp pha cột đạt hiệu quả, đội ngũ thi công cần tuân thủ bản vẽ thiết kế, biện pháp thi công được phê duyệt và quy trình kiểm tra tại công trường.
Một số nguyên tắc cần ghi nhớ:
- Gông đúng: Lựa chọn cấu kiện gông phù hợp, bố trí khoảng cách theo tính toán và kiểm tra khả năng chịu lực.
- Ty chắc: Bảo đảm các liên kết được siết chặt và lắp đặt đúng cấu tạo.
- Chống chuẩn: Bố trí hệ chống ổn định, neo giữ đúng yêu cầu và kiểm tra trước khi đổ bê tông.
- Lắp lồn chuẩn: Kiểm soát vị trí, kích thước, độ thẳng đứng và độ thẳng hàng của cột theo thiết kế.
Trong đó, việc kiểm tra độ thẳng đứng và độ thẳng hàng giữa các tầng cần được xem là bước bắt buộc trong công tác kiểm soát chất lượng, không nên chỉ dựa vào quan sát bằng mắt thường.
Việt Kiến Trúc hướng đến việc hệ thống hóa kiến thức thi công nhà phố thành các hướng dẫn thực tế, giúp gia chủ, sinh viên xây dựng và người làm nghề hiểu rõ hơn về quy trình, kỹ thuật và những sai sót cần tránh tại công trường.
Quy trình lắp dựng cốp pha cột đúng kỹ thuật gồm bốn bước chính: lắp dựng theo vị trí thiết kế, gông và siết cố định, chống cốp pha, kiểm tra và nghiệm thu trước khi đổ bê tông.
Mỗi bước đều có vai trò quan trọng trong việc bảo đảm kích thước, độ thẳng đứng, độ thẳng hàng và độ ổn định của cột. Đặc biệt, cần kiểm tra kỹ hệ gông, ty ren, tán chuồn, chân chống và các liên kết để hạn chế nguy cơ biến dạng hoặc bung cốp pha.
Thực hiện đúng quy trình không chỉ giúp cột thẳng, bê tông đạt chất lượng mà còn góp phần bảo đảm an toàn, giảm chi phí sửa chữa và nâng cao hiệu quả thi công nhà phố.
