Xác định tim trục nhà chính xác khi thi công

Trong quá trình xây dựng nhà ở, đặc biệt là nhà phố có diện tích đất hạn chế và nằm liền kề với các công trình xung quanh, xác định tim trục nhà là một công việc rất quan trọng trước khi khởi công. Tim trục là cơ sở để triển khai vị trí móng, cột, tường, dầm, sàn và nhiều hạng mục khác theo đúng hồ sơ thiết kế.

Một công trình có thể được thiết kế đẹp, đầy đủ bản vẽ và tính toán kết cấu chính xác, nhưng nếu xác định tim trục nhà không đúng ngay từ đầu thì quá trình thi công vẫn có thể phát sinh nhiều sai lệch.

Chỉ một sai số trong quá trình lấy tim trục xây dựng cũng có thể kéo theo sai vị trí cột, sai kích thước phòng, sai khoảng cách tường hoặc ảnh hưởng đến việc bố trí các hạng mục hoàn thiện.

Vì vậy, cách xác định tim trục nhà cần được thực hiện theo một quy trình rõ ràng, có kiểm tra và có mốc cố định để sử dụng xuyên suốt quá trình thi công.

Vì sao phải xác định tim trục nhà trước khi khởi công?

Trong xây dựng, mọi công trình đều cần có những mốc chuẩn để chuyển kích thước từ bản vẽ ra thực tế. Xác định tim trục nhà chính là một trong những công việc đầu tiên để tạo ra hệ thống mốc chuẩn này.

Khi xác định tim trục nhà chính xác, đội ngũ thi công có thể dựa vào hệ trục để xác định vị trí của các cấu kiện theo đúng thiết kế. Ngược lại, nếu xác định tim trục nhà sai, sai số có thể xuất hiện ngay từ phần móng và tiếp tục ảnh hưởng đến phần khung, tường xây và hoàn thiện.

Tim trục nhà là gì?

Tim trục nhà có thể hiểu là hệ thống các đường trục chuẩn được thể hiện trên bản vẽ thiết kế. Các trục thường được ký hiệu bằng chữ cái hoặc số như A, B, C và 1, 2, 3.

Từ hệ thống tim trục này, kỹ thuật hiện trường có thể định vị tim trục công trình và xác định vị trí tương ứng của các cấu kiện.

Ví dụ, vị trí một cột trên bản vẽ thường được xác định dựa vào giao điểm của hai trục. Khi xác định tim trục nhà ngoài thực tế, chỉ cần chuyển đúng hai trục này ra công trường là có thể xác định được vị trí cột theo thiết kế.

Do đó, tim trục nhà không phải là một đường đánh dấu mang tính hình thức mà là cơ sở để triển khai công trình.

Điều gì xảy ra nếu xác định tim trục nhà sai?

Nếu xác định tim trục nhà bị sai, những sai lệch đầu tiên có thể chưa nhìn thấy rõ. Tuy nhiên, khi triển khai móng, cột, tường và các tầng phía trên, sai số sẽ dần thể hiện rõ hơn.

Một số vấn đề có thể xảy ra:

• Sai kích thước hình học của công trình.
• Sai vị trí móng.
• Sai vị trí cột.
• Sai vị trí tường.
• Sai kích thước phòng.
• Sai khoảng cách giữa các cấu kiện.
• Ảnh hưởng đến cầu thang và thang máy.
• Khó lắp đặt cửa và các hạng mục hoàn thiện.
• Công trình không bám sát hồ sơ thiết kế.
• Có thể phải điều chỉnh hoặc sửa chữa trong quá trình thi công.

Đặc biệt, những sai sót phát sinh do xác định tim trục nhà thường khó khắc phục triệt để khi công trình đã thi công phần móng hoặc phần khung. Đây là lý do cách xác định tim trục nhà cần được kiểm tra kỹ ngay từ bước đầu tiên.

Nguyên tắc khi xác định tim trục nhà

Để xác định tim trục nhà chính xác, cần tuân thủ ba nguyên tắc quan trọng.

Dựa trên đúng hồ sơ thiết kế

Tim trục phục vụ thi công phải được lấy từ bản vẽ thiết kế kiến trúc và hồ sơ dùng để thi công. Không nên lấy tim trục một cách tùy tiện từ bản vẽ khác, đặc biệt là sử dụng hệ trục trên bản vẽ xin phép xây dựng thay cho hệ trục trên bản vẽ thiết kế thi công.

Khi xác định tim trục nhà, cần kiểm tra đúng bộ hồ sơ đang được sử dụng tại công trường và đảm bảo các bên thống nhất về phiên bản bản vẽ.

Xác định ranh xây dựng trước khi xác định tim trục nhà

Trước khi xác định tim trục nhà, cần xác định chính xác ranh xây dựng.

Ranh xây dựng là giới hạn để kiểm soát phạm vi công trình được phép xây dựng. Vì vậy, việc lấy tim trục xây dựng phải được thực hiện sau khi ranh xây dựng đã được xác định rõ ràng ngoài thực tế.

Một điểm quan trọng cần lưu ý là ranh xây dựng không nhất thiết phải vuông góc với tim trục nhà.

Trong thực tế, ranh xây dựng có thể bị xéo theo hình dạng khu đất hoặc hồ sơ được duyệt. Vì vậy, không thể lấy ranh xây dựng làm cơ sở duy nhất để xác định phương của tim trục.

Tim trục phải được cố định

Sau khi xác định tim trục nhà, không nên chỉ đánh dấu tim trục trên nền đất rồi tiến hành thi công. Trong quá trình đào móng, mặt bằng có thể bị xáo trộn và các dấu mốc ban đầu có thể bị mất.

Vì vậy, cần chuyển đầu tim trục lên những vị trí ổn định như tường nhà lân cận hoặc các mốc chuẩn phù hợp. Việc cố định mốc giúp quá trình định vị tim trục công trình có thể được kiểm tra lại nhiều lần trong suốt quá trình thi công.

Quy trình xác định tim trục nhà

Một quy trình xác định tim trục nhà có thể chia thành 3 bước chính:

Bước 1: Xác định ranh xây dựng trước khi xác định tim trục nhà

Đây là bước đầu tiên trong quy trình xác định tim trục nhà. Trước khi đưa hệ trục từ bản vẽ ra ngoài công trường, cần biết chính xác công trình được phép xây dựng trong phạm vi nào.

Xác định ranh xây dựng trên bản vẽ XPXD

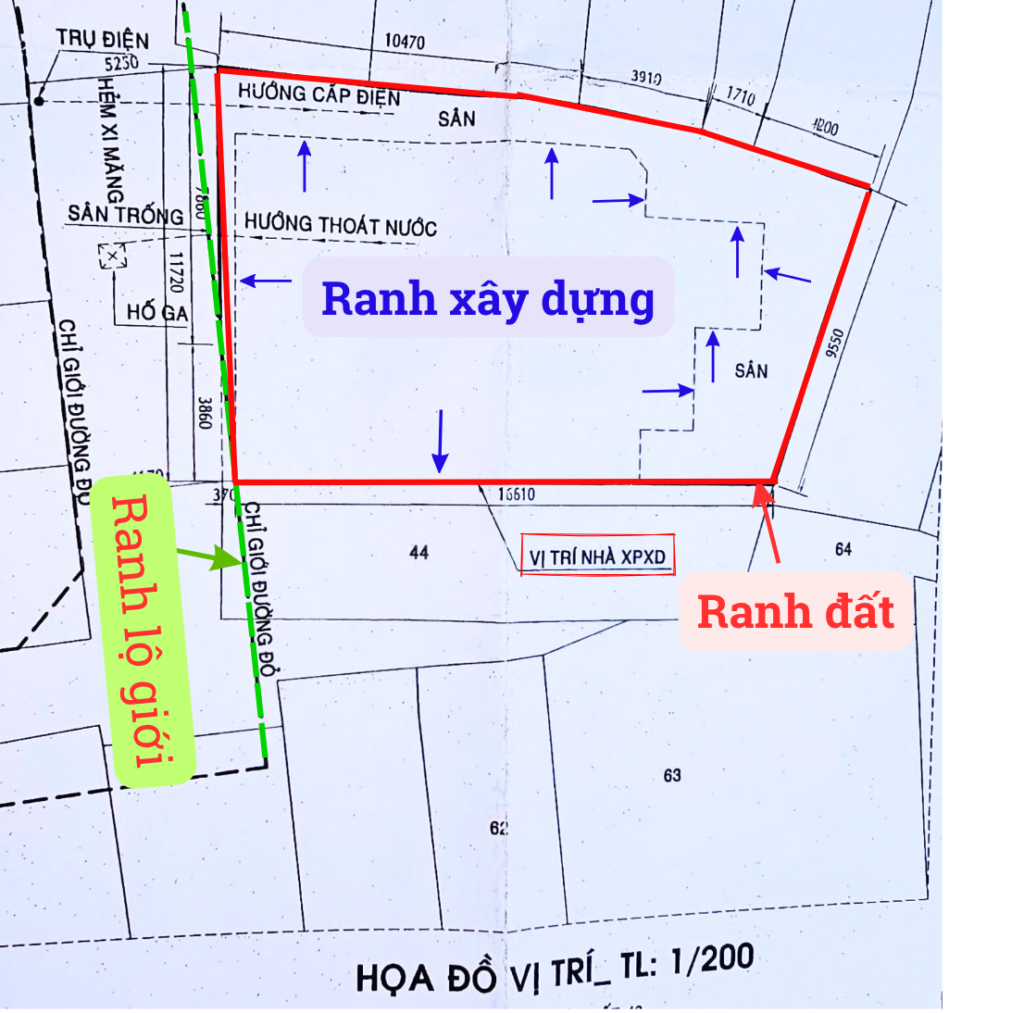

Trên bản vẽ xin phép xây dựng, cần kiểm tra các thông tin liên quan đến:

• Ranh đất.
• Ranh lộ giới.
• Ranh xây dựng.
• Khoảng lùi.
• Phạm vi công trình được phép xây dựng.

Khi xác định tim trục nhà, cần phân biệt rõ những đường ranh này. Không nên xem ranh đất, ranh lộ giới và ranh xây dựng là một.

Phân biệt ranh đất, ranh lộ giới và ranh xây dựng

Ranh đất là giới hạn của khu đất.

Ranh lộ giới liên quan đến phạm vi lộ giới theo quy hoạch.

Ranh xây dựng là giới hạn được sử dụng để xác định phạm vi xây dựng công trình theo hồ sơ được duyệt.

Việc nhầm lẫn giữa các loại ranh có thể khiến vị trí công trình bị sai ngay từ bước đầu. Do đó, trước khi lấy tim trục xây dựng, cần xác định chính xác ranh xây dựng trên hồ sơ.

Định vị ranh xây dựng ngoài thực tế

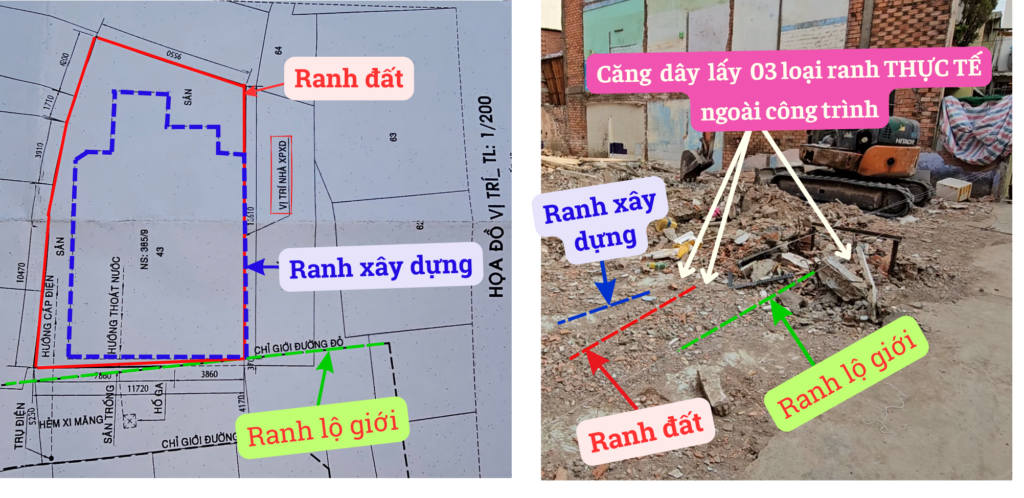

Sau khi xác định ranh xây dựng trên bản vẽ, cần chuyển ranh ra ngoài thực tế.  Có thể thực hiện bằng cách:

1. Xác định các điểm chuẩn trên bản vẽ.
2. Căng dây theo đúng kích thước thể hiện trên hồ sơ.
3. Xác định các điểm góc đầu nhà và cuối nhà.
4. Đánh dấu các mốc ranh xây dựng.
5. Kiểm tra lại kích thước trước khi triển khai xác định tim trục nhà.

Các mốc ranh xây dựng cần được bảo vệ để có thể kiểm tra lại trong quá trình thi công.

Kiểm tra ranh xây dựng xuyên suốt quá trình thi công

Ranh xây dựng không chỉ cần kiểm tra một lần. Cần kiểm tra trong các giai đoạn:

• Lấy tim trục.
• Đào móng.
• Thi công móng.
• Thi công phần khung.
• Xây tường.
• Hoàn thiện.

Nếu ranh xây dựng bị xác định sai ngay từ đầu, việc xác định tim trục nhà phía sau cũng có thể bị ảnh hưởng.

Bước 2: Xác định tim trục nhà theo bản vẽ kiến trúc

Sau khi ranh xây dựng đã được xác định chính xác, bước tiếp theo là xác định tim trục nhà theo bản vẽ kiến trúc. Đây là bước quan trọng nhất trong toàn bộ quá trình.

Tim trục phải lấy từ bản vẽ thiết kế kiến trúc

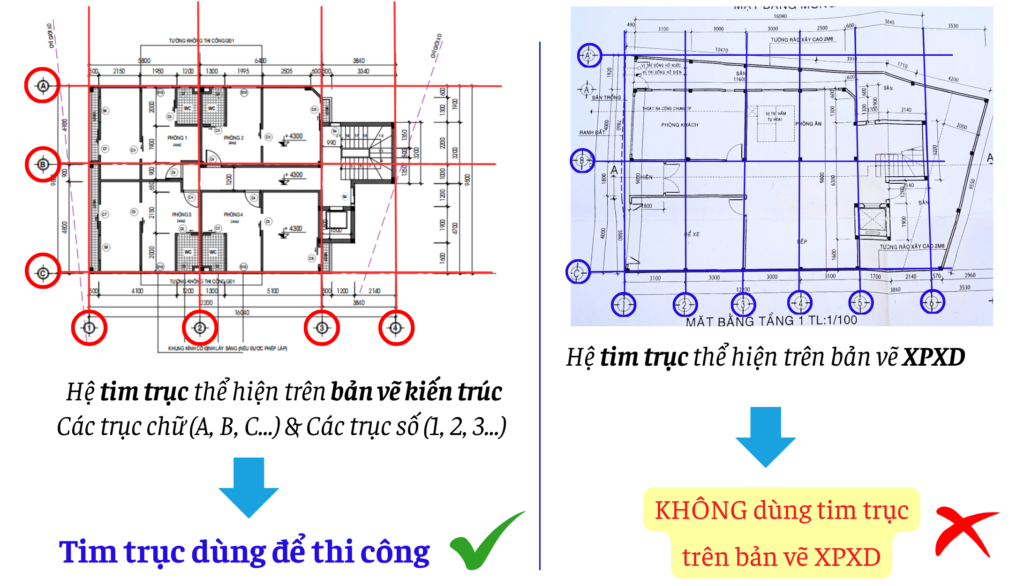

Khi xác định tim trục nhà, cần sử dụng bản vẽ thiết kế kiến trúc đã được thống nhất để thi công. Trên bản vẽ, hệ trục có thể được thể hiện như:

• Trục A.
• Trục B.
• Trục C.
• Trục 1.
• Trục 2.
• Trục 3.

Các trục này tạo thành hệ tọa độ giúp định vị tim trục công trình. Từ giao điểm các trục, kỹ thuật có thể xác định vị trí cột, tường và các cấu kiện khác.

Không sử dụng tim trục trên bản vẽ XPXD để thi công

Một lỗi thường gặp là lấy hệ trục thể hiện trên bản vẽ xin phép xây dựng để lấy tim trục xây dựng ngoài thực tế. Bản vẽ XPXD và bản vẽ thiết kế kiến trúc phục vụ những mục đích khác nhau.

Bản vẽ XPXD thể hiện các thông tin phục vụ việc xin phép và quản lý xây dựng, trong khi bản vẽ thiết kế kiến trúc dùng để triển khai công trình.

Do đó:  Tim trục thi công phải được xác định theo hồ sơ thiết kế dùng để thi công, không lấy tùy tiện theo bản vẽ XPXD. Đây là nguyên tắc rất quan trọng khi xác định tim trục nhà.

Cách xác định tim trục nhà bằng phương pháp bóp ke

Sau khi xác định được hệ trục trên bản vẽ, cần chuyển hệ trục đó ra thực tế. Một phương pháp được sử dụng để xác định góc vuông là bóp ke, tức lấy vuông theo nguyên lý 3-4-5.

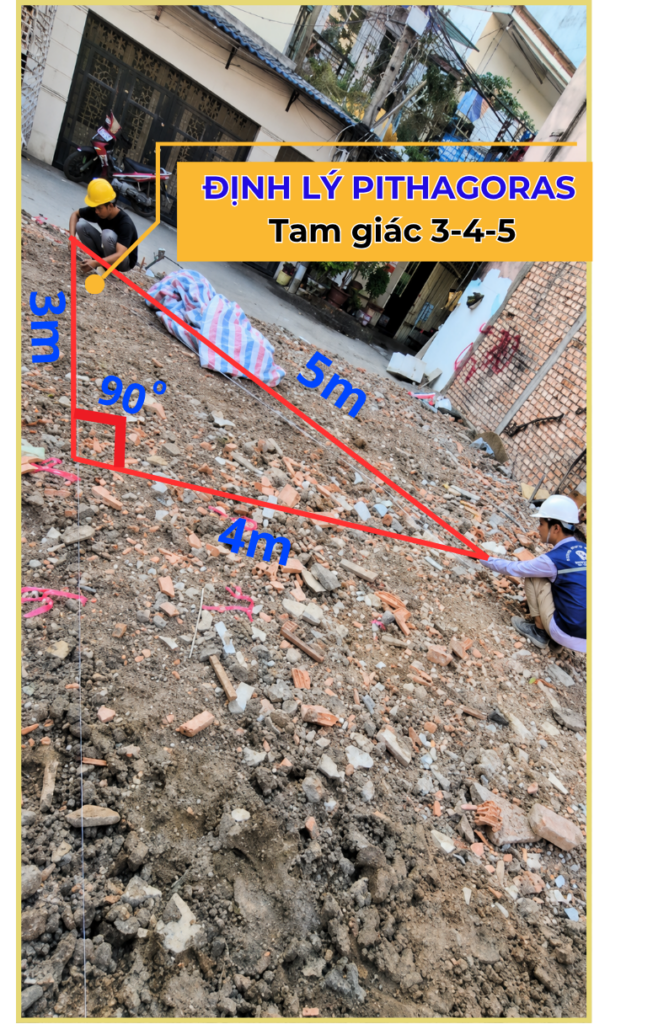

Nguyên lý 3-4-5 là gì?

Theo định lý Pythagoras:

3² + 4² = 5²

Vì vậy, có thể sử dụng một tam giác có:

• Một cạnh 3 m.
• Một cạnh 4 m.
• Cạnh chéo 5 m.

Khi kiểm tra đạt đúng quan hệ này, có thể xác định được góc vuông. Trong thực tế, phương pháp này hỗ trợ việc xác định tim trục nhà tại công trường khi cần chuyển phương và tạo góc vuông theo hệ trục thiết kế.

Vì sao bóp ke quan trọng khi lấy tim trục?

Nếu góc bị sai, toàn bộ hệ trục phía sau cũng có thể bị ảnh hưởng. Vì vậy, sau khi lấy tim trục xây dựng, cần kiểm tra lại:

• Khoảng cách giữa các trục.
• Góc vuông.
• Kích thước đường chéo.
• Khoảng cách từ tim trục đến các mốc chuẩn.
• Vị trí tim trục so với ranh xây dựng.

Các mốc kiểm tra này giúp giảm nguy cơ sai số khi triển khai móng và phần khung.

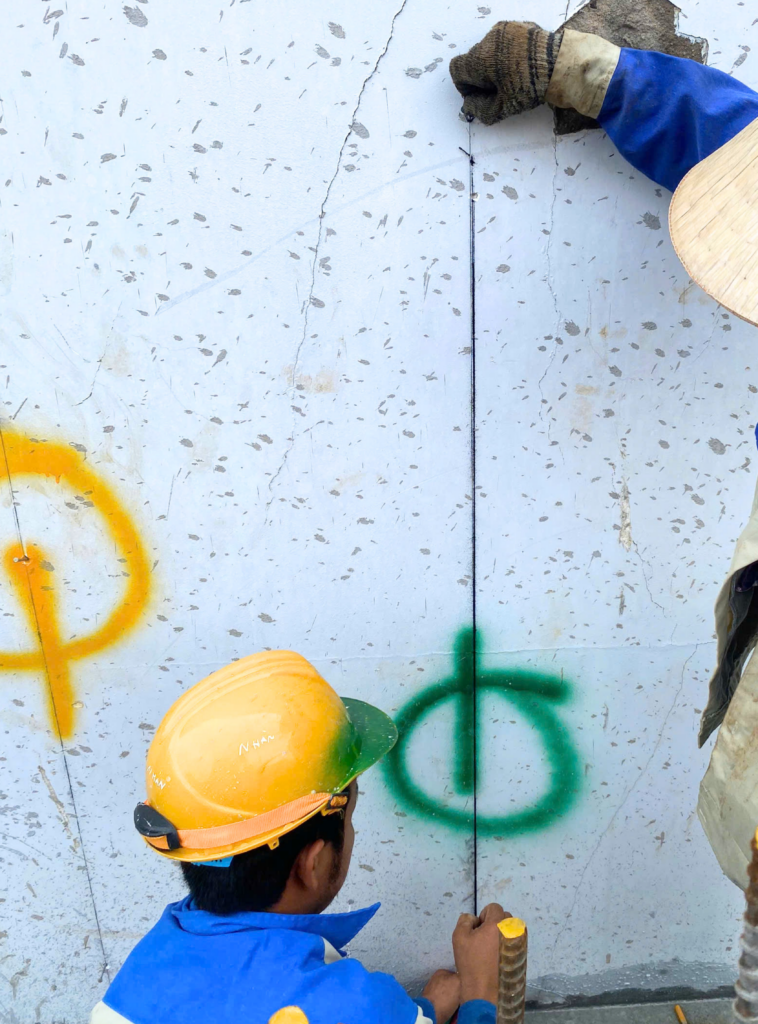

Bước 3: Chuyển đầu tim trục lên nhà hàng xóm hoặc trục đứng

Sau khi hoàn thành xác định tim trục nhà trên mặt bằng, cần chuyển các đầu tim trục đến vị trí cố định. Đối với nhà phố, có thể chuyển đầu tim trục lên tường nhà lân cận hoặc những vị trí phù hợp để làm mốc.

Sơn và đánh dấu tim trục

Các mốc tim trục có thể được sơn bằng màu dễ nhận biết. Cần ghi chú rõ ký hiệu từng trục để tránh nhầm lẫn.

Ví dụ:

• Trục A.
• Trục B.
• Trục C.
• Trục 1.
• Trục 2.
• Trục 3.

Việc đánh dấu rõ ràng giúp công nhân và kỹ thuật viên dễ dàng thực hiện định vị tim trục công trình ở các giai đoạn sau.

Chuyển tim trục lên các tầng

Khi công trình bắt đầu phát triển theo chiều cao, tim trục cần tiếp tục được chuyển lên các tầng. Mục tiêu là duy trì hệ trục thống nhất theo phương đứng. Việc này đặc biệt quan trọng đối với nhà phố 2 tầng, 3 tầng, 4 tầng hoặc các công trình có nhiều tầng. Nếu không duy trì mốc chuẩn, sai số có thể tích lũy khi thi công lên tầng cao.

Ranh xây dựng và tim trục có nhất thiết vuông góc với nhau?

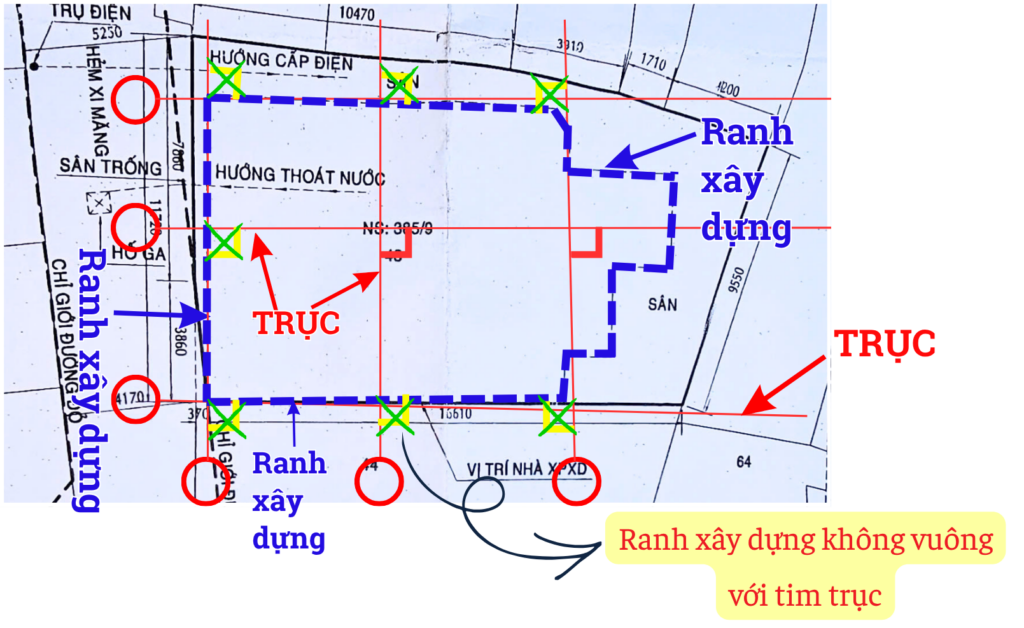

Đây là một vấn đề cần đặc biệt lưu ý khi xác định tim trục nhà. Tim trục và ranh xây dựng là hai thông tin khác nhau.

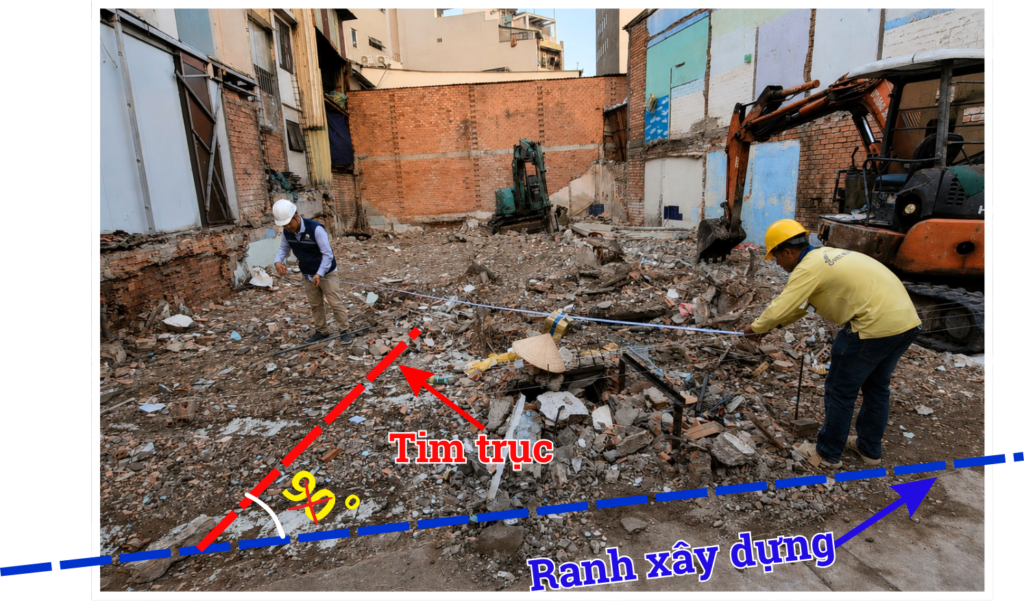

Trong thực tế, có trường hợp ranh xây dựng không vuông góc với hệ tim trục. Ví dụ, ranh xây dựng tại mặt tiền có thể bị xéo nhưng hệ tim trục của công trình vẫn phải tuân theo bản vẽ thiết kế.

Do đó, không nên lấy ranh xây dựng làm phương để lấy tim trục xây dựng một cách máy móc. Nguyên tắc cần nhớ là: Ranh xây dựng được xác định theo hồ sơ XPXD, còn tim trục thi công được xác định theo hồ sơ thiết kế.

Việc hiểu đúng mối quan hệ giữa hai yếu tố này giúp hạn chế sai lệch ngay từ giai đoạn định vị.

Những sai lầm thường gặp khi xác định tim trục nhà

Lấy tim trục theo ranh xây dựng

Đây là lỗi dễ gặp ở những công trình có ranh đất hoặc ranh xây dựng bị xéo. Không phải lúc nào ranh xây dựng cũng vuông góc với tim trục. Vì vậy, cần xác định hệ trục theo bản vẽ thiết kế thay vì suy đoán từ ranh.

Sử dụng bản vẽ XPXD để lấy tim trục

Như đã phân tích, bản vẽ XPXD không phải là hồ sơ duy nhất dùng để triển khai thi công. Khi xác định tim trục nhà, cần sử dụng đúng bản vẽ thiết kế kiến trúc và hồ sơ kỹ thuật liên quan.

Không kiểm tra lại sau khi lấy tim trục

Sau khi xác định tim trục nhà, cần kiểm tra lại toàn bộ hệ trục. Không nên chỉ xác định một lần rồi chuyển ngay sang đào móng.

Việc kiểm tra lại giúp phát hiện:

• Sai khoảng cách.
• Sai góc.
• Sai phương.
• Sai vị trí so với ranh xây dựng.

Không bảo vệ mốc tim trục

Một mốc tim trục có thể bị mất khi đào móng hoặc tập kết vật tư. Nếu không có mốc phụ hoặc mốc chuyển lên vị trí cố định, việc xác định tim trục nhà lại từ đầu có thể rất khó khăn.

Tự ý điều chỉnh tim trục ngoài công trường

Khi phát hiện sự khác biệt giữa bản vẽ và thực tế, không nên tự ý dịch chuyển tim trục. Cần kiểm tra lại hồ sơ và thống nhất phương án trước khi thay đổi.

Kiểm tra tim trục trong quá trình thi công

Xác định tim trục nhà không phải là công việc chỉ thực hiện một lần trước khi đào móng. Hệ tim trục cần được sử dụng để kiểm tra trong nhiều giai đoạn.

Giai đoạn đào móng: Kiểm tra vị trí móng so với hệ tim trục.

Giai đoạn thi công phần khung: Kiểm tra vị trí cột, dầm và các cấu kiện liên quan.

Giai đoạn xây tường: Sử dụng tim trục để kiểm soát vị trí và kích thước tường.

Giai đoạn hoàn thiện: Tim trục tiếp tục hỗ trợ kiểm tra các hạng mục như:

• Ốp lát.
• Cửa.
• Thang.
• Thang máy.
• Các vị trí hoàn thiện cần độ chính xác cao.

Như vậy, tim trục nhà là một hệ mốc được sử dụng xuyên suốt quá trình thi công chứ không chỉ phục vụ giai đoạn móng.

Lợi ích khi xác định tim trục nhà đúng

Khi xác định tim trục nhà đúng ngay từ đầu, công trình có nhiều lợi ích rõ rệt.

Dễ thi công: Đội ngũ thi công có mốc chuẩn để triển khai các công việc thay vì phải đo đạc lại theo cảm tính.

Đảm bảo công trình đúng bản vẽ: Xác định tim trục nhà chính xác giúp vị trí các cấu kiện bám sát hồ sơ thiết kế.

Hạn chế sai lệch: Việc có hệ trục chuẩn giúp kiểm soát sai số trong quá trình triển khai.

Hỗ trợ thi công các hạng mục hoàn thiện: Tim trục có thể được sử dụng để kiểm soát vị trí tường, ốp lát, thang máy và nhiều hạng mục khác.

Hạn chế phát sinh sửa chữa: Sai lệch được phát hiện sớm sẽ dễ xử lý hơn so với việc phát hiện sau khi công trình đã hoàn thiện.

Xác định tim trục nhà đúng ngay từ đầu là nền tảng để công trình thi công đúng vị trí, đúng kích thước và hạn chế sai sót về sau. Nếu bạn đang chuẩn bị xây nhà và chưa rõ cách xác định ranh xây dựng, lấy tim trục hoặc triển khai bản vẽ ra thực tế, hãy để đội ngũ Việt Kiến Trúc hỗ trợ.
