Xây gạch làm cốp pha móng: Giải pháp thay thế ván khuôn trong thi công móng cọc nhà phố

Trong quá trình thi công móng nhà, đặc biệt là móng cọc nhà phố, việc lựa chọn giải pháp làm cốp pha phù hợp có ảnh hưởng trực tiếp đến độ chính xác của hình dạng móng, cao độ, vị trí cốt thép và chất lượng bê tông sau khi hoàn thiện.

Ở những công trình có nền đất yếu, nền đất dễ sạt hoặc thường xuất hiện nước trên bề mặt khi đào móng, việc sử dụng ván khuôn truyền thống đôi khi gặp nhiều khó khăn. Cốp pha có thể bị xô lệch, biến dạng hoặc không giữ được kích thước thiết kế trong quá trình lắp đặt thép và đổ bê tông.

Trong những trường hợp này, xây gạch làm cốp pha móng là một giải pháp được áp dụng trong thực tế nhằm tạo ra một hệ khuôn cố định cho khối bê tông móng.

Không chỉ giúp định hình móng, xây gạch làm cốp pha móng còn hỗ trợ kiểm soát vị trí, cao độ và hạn chế tình trạng bê tông chảy vào nền đất xung quanh. Đây cũng là lý do phương pháp xây gạch thay ván khuôn được nhiều công trình cân nhắc khi điều kiện thi công không thuận lợi cho ván khuôn truyền thống.

Vì sao cần quan tâm đến cốp pha móng khi thi công móng cọc?

Cốp pha móng có nhiệm vụ tạo hình và giữ ổn định cho khối bê tông trong quá trình đổ và chờ bê tông đạt cường độ cần thiết.

Đối với một công trình nhà phố, móng thường được thi công trong điều kiện mặt bằng tương đối hạn chế. Đặc biệt, khi công trình nằm trong khu dân cư hiện hữu, nền đất xung quanh có thể không đồng nhất, việc đào đất có thể tạo ra những vị trí dễ sạt hoặc xuất hiện nước trên bề mặt.

Nếu cốp pha móng không được cố định chắc chắn, một số vấn đề có thể xảy ra:

• Hình dạng móng không đúng với kích thước thiết kế.
• Thành cốp pha bị xô lệch khi lắp đặt cốt thép.
• Cốp pha bị biến dạng trong quá trình đổ bê tông.
• Bê tông có thể chảy vào các khoảng trống hoặc khe đất.
• Khó kiểm soát cao độ đáy móng và mặt trên của giằng móng.
• Có thể phát sinh công việc điều chỉnh, sửa chữa trong quá trình thi công.

Đặc biệt, với móng cọc nhà phố, hệ thống cọc, đài cọc, giằng móng và cốt thép cần được bố trí đúng vị trí theo hồ sơ thiết kế. Vì vậy, việc tạo một hệ khuôn ổn định ngay từ đầu là yếu tố cần được chú trọng.

Xây gạch làm cốp pha móng là gì?

Xây gạch làm cốp pha móng là phương pháp sử dụng tường gạch xây theo phạm vi, kích thước và cao độ thiết kế để tạo thành khuôn bao quanh phần móng trước khi đổ bê tông. Thay vì sử dụng hoàn toàn ván gỗ hoặc vật liệu cốp pha khác để tạo thành thành khuôn, công nhân xây một hệ tường gạch bao quanh vị trí cần đổ bê tông.

Sau khi xác định chính xác tim trục và cao độ thiết kế, tiến hành xây gạch theo đúng kích thước thể hiện trên bản vẽ. Tường gạch lúc này đóng vai trò như một hệ cốp pha móng cố định.

Phương pháp này có thể giúp:

• Giữ đúng hình dạng và kích thước móng.
• Hạn chế xô lệch vị trí cốt thép.
• Kiểm soát cao độ thi công.
• Hạn chế bê tông chảy vào nền đất.
• Tạo thành hệ bao quanh móng ổn định trong quá trình đổ bê tông.

Sau khi hoàn thành công tác xây gạch làm cốp pha móng, các bước tiếp theo như lắp dựng cốt thép, kiểm tra tim trục, kiểm tra cao độ và đổ bê tông được thực hiện theo hồ sơ thiết kế và biện pháp thi công của công trình.

Khi nào nên sử dụng giải pháp xây gạch làm cốp pha móng?

Không phải mọi công trình đều bắt buộc phải sử dụng xây gạch làm cốp pha móng. Việc lựa chọn phương pháp nào cần căn cứ vào điều kiện nền đất, loại móng, mặt bằng thi công, thiết kế kết cấu và biện pháp thi công cụ thể.

Giải pháp này có thể được cân nhắc trong những trường hợp:

Nền đất yếu

Khi đào móng trên nền đất yếu, thành đất có thể không giữ được hình dạng ổn định. Việc sử dụng tường gạch giúp tạo thành một phạm vi cố định hơn cho khu vực đổ bê tông.

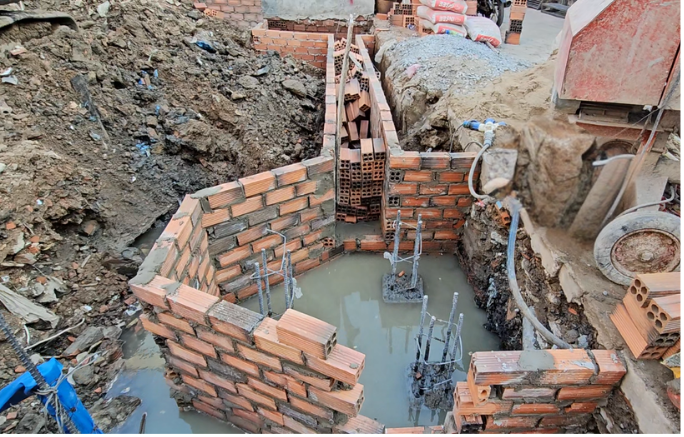

Khu vực có nước trên bề mặt

Nếu trong quá trình đào móng xuất hiện nước trên bề mặt, việc giữ ván khuôn ổn định có thể trở nên khó khăn hơn. Trong điều kiện phù hợp, xây gạch thay ván khuôn có thể giúp tạo thành thành bao chắc chắn hơn.

Mặt bằng thi công hạn chế

Đối với móng cọc nhà phố, mặt bằng thường không quá rộng. Việc tổ chức hệ cốp pha cần được tính toán để vừa đáp ứng yêu cầu kỹ thuật vừa thuận tiện cho quá trình lắp đặt cốt thép và đổ bê tông.

Cần hạn chế bê tông thất thoát vào nền đất

Khi nền đất có nhiều khe hở hoặc không ổn định, bê tông có thể chảy ra ngoài phạm vi dự kiến. Tường gạch giúp tạo thành khuôn bao quanh khối bê tông và hạn chế hiện tượng này.

Quy trình xây gạch làm cốp pha móng

Để xây gạch làm cốp pha móng đạt hiệu quả, quá trình thi công cần được thực hiện theo trình tự phù hợp.

Bước 1: Xác định tim trục và cao độ

Trước tiên cần xác định chính xác tim trục, kích thước và cao độ của móng theo bản vẽ thiết kế. Đây là bước rất quan trọng bởi nếu tim trục hoặc cao độ ban đầu bị sai, tường gạch được xây theo đó cũng sẽ sai theo.

Cần kiểm tra:

• Tim trục công trình.
• Vị trí đài cọc.
• Kích thước móng.
• Cao độ đáy móng.
• Cao độ giằng móng.
• Vị trí cốt thép chờ và các cấu kiện liên quan.

Bước 2: Xây tường gạch theo kích thước thiết kế

Sau khi xác định vị trí, tiến hành xây tường gạch bao quanh phạm vi móng. Tường cần được xây đúng vị trí, đúng kích thước và đảm bảo độ ổn định cần thiết trong suốt quá trình thi công. Trong bước này, cần đặc biệt chú ý đến kích thước lòng khuôn bởi đây là phần trực tiếp quyết định kích thước khối bê tông móng.

Bước 3: Kiểm tra kích thước và cao độ

Sau khi xây xong, cần kiểm tra lại kích thước, tim trục và cao độ. Việc kiểm tra trước khi lắp thép giúp phát hiện sai lệch sớm, hạn chế việc phải tháo dỡ hoặc điều chỉnh về sau.

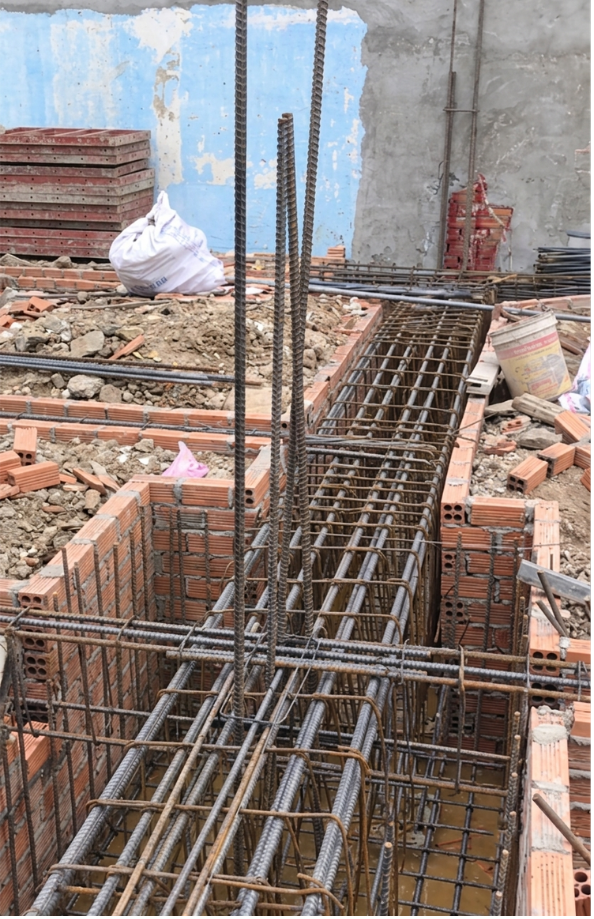

Bước 4: Lắp đặt cốt thép

Khi hệ cốp pha móng bằng gạch đã được kiểm tra, tiến hành lắp đặt cốt thép theo bản vẽ kết cấu.

Cần đảm bảo:

• Đúng chủng loại thép.
• Đúng đường kính.
• Đúng khoảng cách.
• Đúng vị trí.
• Đảm bảo lớp bê tông bảo vệ.
• Không để cốt thép làm xô lệch thành tường gạch.

Bước 5: Kiểm tra trước khi đổ bê tông

Trước khi đổ bê tông cần kiểm tra tổng thể hệ móng. Các nội dung cần kiểm tra gồm:

• Tim trục.
• Kích thước móng.
• Cao độ.
• Vị trí cốt thép.
• Khoảng cách thép.
• Lớp bê tông bảo vệ.
• Độ ổn định của tường gạch.
• Các chi tiết chờ liên quan.

Sau khi các điều kiện cần thiết được đảm bảo, tiến hành đổ bê tông theo biện pháp thi công.

5. Ưu điểm của xây gạch làm cốp pha móng

Một trong những lý do xây gạch làm cốp pha móng được áp dụng trong một số công trình là khả năng tạo thành hệ khuôn cố định và tương đối ổn định.

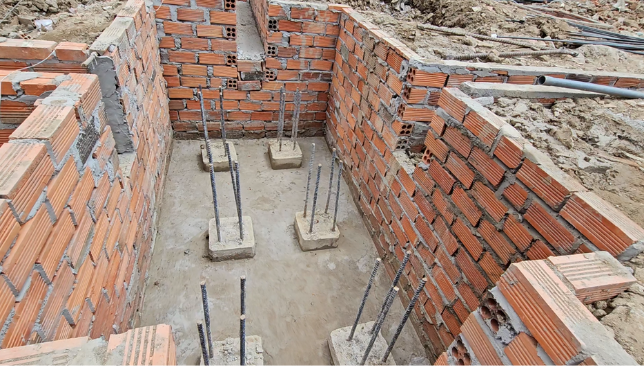

5.1. Giữ đúng hình dạng và kích thước móng

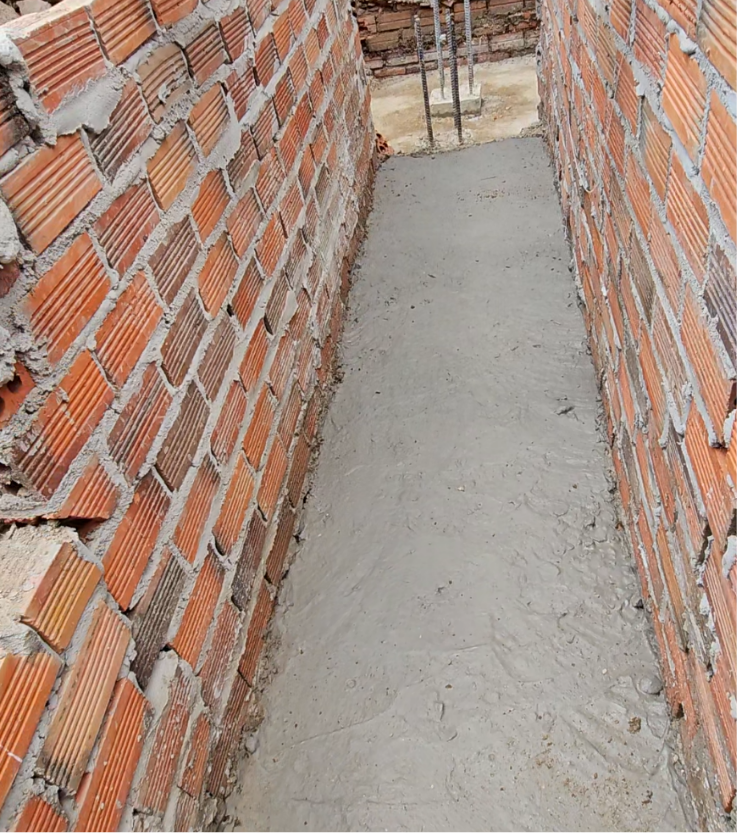

Tường gạch được xây theo kích thước thiết kế giúp tạo ra giới hạn rõ ràng cho khối bê tông. Trong quá trình đổ bê tông, hệ tường này giúp hạn chế hiện tượng thành khuôn bị biến dạng như một số trường hợp sử dụng ván khuôn không được gia cố đầy đủ.

Đối với móng cọc nhà phố, việc kiểm soát kích thước đài cọc và giằng móng là một phần quan trọng trong quá trình thi công.

5.2. Hạn chế xô lệch vị trí thép móng

Trong quá trình lắp dựng cốt thép, hệ tường gạch tạo ra một giới hạn không gian rõ ràng cho khu vực thi công. Điều này giúp công nhân dễ xác định vị trí thép hơn và hạn chế việc cốt thép bị dịch chuyển trong quá trình thi công.

5.3. Kiểm soát cao độ tốt hơn

Một ưu điểm khác của xây gạch làm cốp pha móng là hỗ trợ kiểm soát cao độ. Khi tường gạch được xây theo cao độ thiết kế, đội ngũ thi công có thể dựa vào đó để kiểm soát phạm vi đổ bê tông và các cao độ liên quan. Tuy nhiên, việc kiểm tra cao độ vẫn cần được thực hiện bằng các thiết bị đo phù hợp, không nên chỉ dựa vào cảm quan.

5.4. Hạn chế bê tông chảy vào nền đất

Khi sử dụng xây gạch thay ván khuôn, tường gạch tạo thành một hệ bao quanh khu vực đổ bê tông. Nhờ đó, bê tông được giữ trong phạm vi đã xác định và hạn chế chảy vào các khe đất hoặc khu vực nền đất không ổn định.

Điều này đặc biệt có ý nghĩa khi thi công trên nền đất yếu.

5.5. Tạo hệ bao quanh móng ổn định

Sau khi bê tông hoàn thiện, tường gạch có thể trở thành một phần của hệ bao quanh khu vực móng tùy theo cấu tạo thiết kế và biện pháp thi công. Do đó, phương pháp này không chỉ giải quyết bài toán tạo khuôn trong quá trình đổ bê tông mà còn có thể hỗ trợ bảo vệ khu vực móng.

Xây gạch thay ván khuôn có thực sự tiết kiệm chi phí?

Chi phí là một trong những vấn đề chủ đầu tư thường quan tâm khi lựa chọn cốp pha móng. Theo nội dung thực tế được đề cập trong tài liệu, chi phí tham khảo cho hai phương án có thể ở mức tương đương:

• Xây gạch làm cốp pha: khoảng 190.000 đồng/m², bao gồm vật tư và nhân công.
• Cốp pha gỗ: khoảng 190.000 đồng/m², bao gồm vật tư và nhân công.

Như vậy, nếu chỉ xét riêng chi phí vật tư và nhân công theo điều kiện được đề cập, xây gạch thay ván khuôn không nhất thiết tạo ra sự chênh lệch lớn về chi phí. Điểm đáng quan tâm nằm ở hiệu quả thi công.

Một giải pháp có chi phí tương đương nhưng giúp kiểm soát hình dạng, kích thước và hạn chế bê tông thất thoát có thể mang lại lợi ích trong quá trình tổ chức thi công. Tuy nhiên, chi phí thực tế vẫn phụ thuộc vào:

• Giá vật liệu tại thời điểm thi công.
• Giá nhân công.
• Kích thước móng.
• Điều kiện nền đất.
• Khối lượng tường gạch cần xây.
• Mặt bằng công trình.
• Biện pháp thi công.
• Điều kiện vận chuyển vật tư.

Vì vậy, không nên áp dụng một đơn giá cố định cho mọi công trình.

So sánh xây gạch làm cốp pha móng và cốp pha gỗ

Bảng trên chỉ mang tính chất tham khảo theo điều kiện công trình được đề cập. Khi triển khai thực tế, phương án cốp pha móng cần được lựa chọn dựa trên hồ sơ thiết kế và điều kiện thi công cụ thể.

Những lưu ý khi xây gạch làm cốp pha móng

Mặc dù xây gạch làm cốp pha móng có nhiều ưu điểm, nhưng để đạt hiệu quả, quá trình thi công vẫn cần được kiểm soát chặt chẽ.

Kiểm tra bản vẽ trước khi thi công

Không nên tự ý thay đổi kích thước hoặc cấu tạo móng chỉ vì lựa chọn phương pháp xây gạch. Mọi kích thước cần căn cứ vào hồ sơ thiết kế kết cấu được phê duyệt.

Kiểm soát tim trục

Tim trục là cơ sở để xác định vị trí móng, đài cọc và giằng móng. Vì vậy, cần kiểm tra kỹ trước khi bắt đầu xây tường.

Kiểm soát cao độ

Cao độ đáy móng, cao độ giằng và các vị trí liên quan cần được kiểm tra bằng thiết bị đo phù hợp.

Kiểm tra độ ổn định của tường gạch

Tường gạch phải đủ ổn định trong điều kiện thi công thực tế. Không nên mặc định rằng cứ xây gạch là có thể chịu được mọi tác động trong quá trình đổ bê tông.

Kiểm tra cốt thép trước khi đổ bê tông

Cốt thép phải được lắp đặt đúng thiết kế, đúng vị trí và đảm bảo lớp bê tông bảo vệ.

Chú ý điều kiện nền đất và nước

Nếu nền đất yếu, có hiện tượng sạt lở hoặc nước ngầm, cần có giải pháp xử lý phù hợp. Xây gạch làm cốp pha móng không phải là phương án thay thế cho các giải pháp xử lý nền đất hoặc chống nước khi công trình có vấn đề địa chất phức tạp.

Vai trò của cốp pha trong thi công móng cọc nhà phố

Đối với móng cọc nhà phố, hệ thống móng thường bao gồm cọc, đài cọc, giằng móng và các cấu kiện liên quan. Trong quá trình thi công, các cấu kiện này cần được bố trí chính xác theo hồ sơ thiết kế. Nếu hình dạng hoặc vị trí móng bị sai lệch, có thể ảnh hưởng đến các công việc tiếp theo.

Vì vậy, cốp pha móng không đơn thuần là một bộ phận tạo hình cho bê tông mà còn hỗ trợ kiểm soát hình học của cấu kiện trong quá trình thi công. Việc sử dụng xây gạch thay ván khuôn trong những điều kiện phù hợp có thể tạo ra hệ khuôn cố định, giúp công nhân dễ xác định phạm vi thi công và hạn chế một số sai lệch hình học.

Tuy nhiên, phương pháp này vẫn phải được đặt trong tổng thể biện pháp thi công móng nhà, không thể tách rời khỏi thiết kế kết cấu, địa chất và điều kiện thực tế của công trình.

Đối với mỗi công trình, thi công móng nhà cần được thực hiện dựa trên hồ sơ thiết kế và biện pháp thi công cụ thể. Xây gạch làm cốp pha móng nên được xem là một giải pháp kỹ thuật có thể cân nhắc trong điều kiện phù hợp, thay vì áp dụng cứng nhắc cho mọi công trình.
