Hướng dẫn quy trình lắp dựng cốp pha dầm sàn đúng kỹ thuật

Vấn đề về quy trình lắp dựng cốp pha dầm sàn

Trong thi công kết cấu bê tông cốt thép, quy trình lắp dựng cốp pha dầm sàn là một trong những nội dung quan trọng quyết định độ chính xác hình học, khả năng chịu lực của hệ ván khuôn và sự an toàn trong quá trình đổ bê tông. Cốp pha không chỉ có nhiệm vụ tạo hình cho dầm và sàn mà còn phải chịu được tải trọng của bê tông tươi, cốt thép, thiết bị thi công và người lao động trong suốt quá trình thực hiện.

Việc lắp dựng cốp pha dầm sàn không đúng kỹ thuật có thể dẫn đến nhiều hậu quả như sai kích thước cấu kiện, lệch cao độ, bề mặt bê tông không phẳng, dầm sàn bị biến dạng hoặc hệ chống đỡ mất ổn định. Trong những trường hợp nghiêm trọng, cốp pha có thể bị bung, hệ giàn giáo bị sập, gây thiệt hại về tài sản và đe dọa trực tiếp đến an toàn của người lao động.

Chính vì vậy, việc lựa chọn một công ty xây dựng nhà phố uy tín hàng đầu với quy trình quản lý chất lượng nghiêm ngặt và đội ngũ thi công lành nghề là yếu tố then chốt giúp gia chủ hoàn toàn yên tâm về sự an toàn và độ bền vững lâu dài của công trình.

Một số sai sót thường gặp khi triển khai quy trình lắp dựng cốp pha dầm sàn bao gồm:

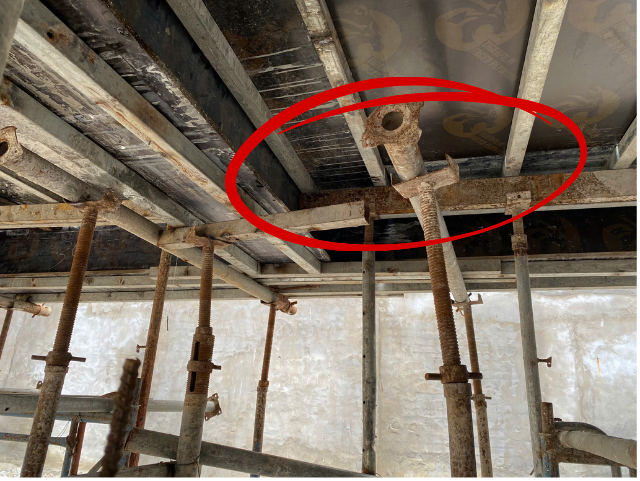

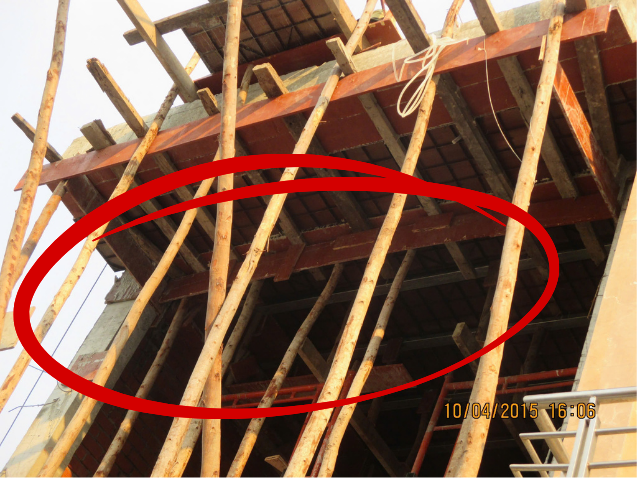

• Hệ chống sàn bố trí không hợp lý, thiếu liên kết hoặc không đảm bảo khả năng chịu tải.
• Chân chống đặt trên nền không ổn định, không có biện pháp phân phối tải trọng phù hợp.
• Hệ xà gồ bố trí sai phương chịu lực hoặc khoảng cách vượt quá giới hạn cho phép.
• Ván đáy dầm, ván thành dầm và ván sàn liên kết không chắc chắn.
• Cao độ cốp pha không chính xác, gây sai lệch kích thước và độ phẳng của kết cấu.
• Các mối nối không kín khít, làm thất thoát hồ xi măng khi đổ bê tông.

Những vấn đề trên không chỉ ảnh hưởng đến chất lượng kết cấu mà còn làm tăng chi phí sửa chữa, kéo dài tiến độ và phát sinh rủi ro trong quá trình thi công.

Do đó, kỹ thuật lắp dựng cốp pha dầm sàn cần được triển khai theo đúng bản vẽ thiết kế, hồ sơ biện pháp thi công và trình tự kiểm tra đã được phê duyệt. Việc kiểm soát chất lượng ngay từ đầu giúp hạn chế sai sót, nâng cao hiệu quả thi công và đảm bảo công trình đạt yêu cầu kỹ thuật.

Quy trình lắp dựng cốp pha dầm sàn

Một quy trình lắp dựng cốp pha dầm sàn hoàn chỉnh cần được tổ chức theo trình tự rõ ràng, từ công tác định vị ban đầu đến kiểm tra và nghiệm thu trước khi đổ bê tông.

6 bước cơ bản gồm:

1. Đọc bản vẽ và xác định tim trục, cao độ.
2. Lắp dựng hệ chống đỡ.
3. Lắp đặt hệ xà gồ.
4. Lắp đặt ván cốp pha dầm sàn.
5. Vệ sinh và gia cố hệ cốp pha.
6. Kiểm tra, nghiệm thu cốp pha dầm sàn.

Bước 1: Đọc bản vẽ và xác định tim trục, cao độ

Trước khi triển khai quy trình lắp dựng cốp pha dầm sàn, đội ngũ thi công cần nghiên cứu kỹ bản vẽ kết cấu, bản vẽ kiến trúc có liên quan và hồ sơ biện pháp thi công. Đây là cơ sở để xác định chính xác vị trí dầm, phạm vi sàn, kích thước cấu kiện và cao độ thiết kế.

Các công việc cần thực hiện:

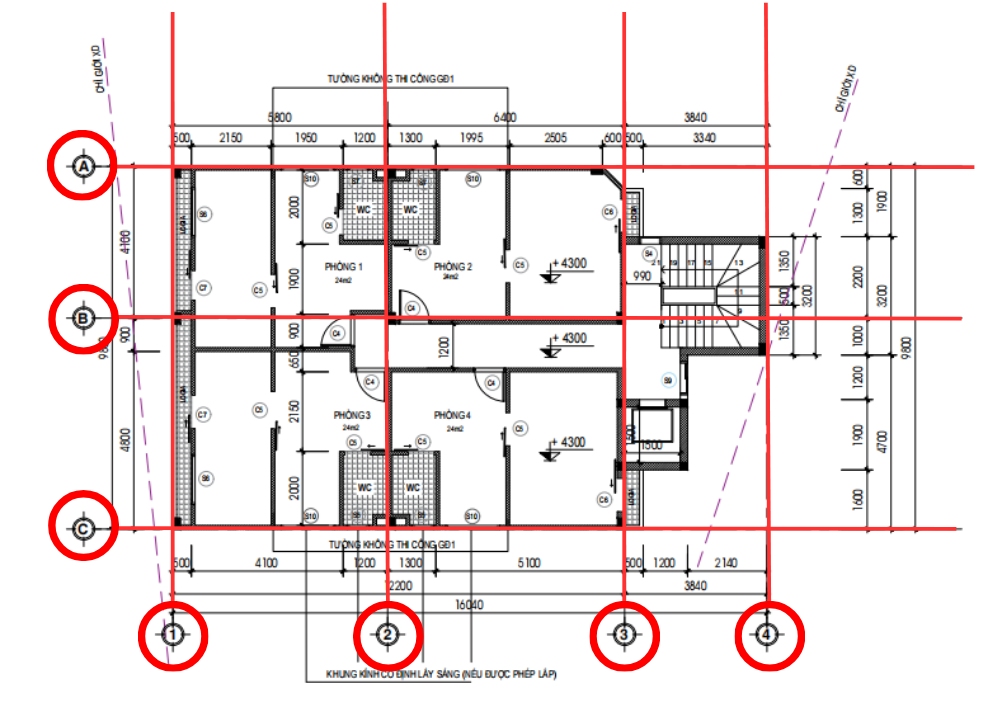

Xác định tim trục công trình: Căn cứ vào bản vẽ để xác định các trục chữ A, B, C và các trục số 1, 2, 3 hoặc hệ trục được quy định trong hồ sơ thiết kế. Tim trục phải được chuyển đúng vị trí ra thực địa để làm căn cứ lắp dựng cốp pha.

Sử dụng dây bật mực: Sau khi xác định các mốc chuẩn, sử dụng dây bật mực hoặc thiết bị định vị phù hợp để thể hiện tim trục, mép dầm và các vị trí cần thiết trên mặt bằng thi công.

Truyền tim trục theo phương đứng: Đối với công trình nhiều tầng, tim trục cần được truyền lên các tầng theo phương pháp đo đạc phù hợp. Các mốc được chuyển lên phải được kiểm tra để tránh tích lũy sai số giữa các tầng.

Xác định cao độ đáy dầm và mặt sàn: Sử dụng mốc cao độ chuẩn kết hợp với máy laser, máy thủy bình hoặc thiết bị đo phù hợp để xác định cao độ đáy dầm, mặt dưới sàn và mặt trên cốp pha sàn theo thiết kế.

Trong quá trình định vị, cần đối chiếu kích thước trên bản vẽ với điều kiện thực tế, đồng thời kiểm tra các vị trí giao nhau giữa dầm, cột, vách và sàn.

Đây là bước nền tảng của quy trình lắp dựng cốp pha dầm sàn. Nếu tim trục hoặc cao độ ban đầu bị sai, các công đoạn phía sau có thể bị ảnh hưởng, dẫn đến cấu kiện không đúng kích thước thiết kế và phát sinh công tác sửa chữa.

Xem thêm: 4 Loại mực mẹo trong xây dựng nhà phố cần biết

Bước 2: Lắp dựng hệ chống đỡ cốp pha dầm sàn

Sau khi hoàn thành công tác định vị, tiến hành lắp dựng hệ chống đỡ để tiếp nhận tải trọng từ ván khuôn, cốt thép, bê tông tươi và các hoạt động thi công. Hệ chống đỡ có vai trò truyền tải trọng xuống nền hoặc kết cấu đỡ bên dưới. Vì vậy, việc bố trí hệ chống phải được tính toán và kiểm soát theo hồ sơ biện pháp thi công đã được phê duyệt.

Các công việc cần thực hiện:

Lắp đặt chân chống: Sử dụng hệ chống tăng, giàn giáo khung chữ H hoặc hệ chống chuyên dụng theo phương án được lựa chọn. Chân chống phải được đặt trên nền hoặc kết cấu đủ khả năng chịu lực, có đế và tấm phân phối tải trọng khi cần thiết.

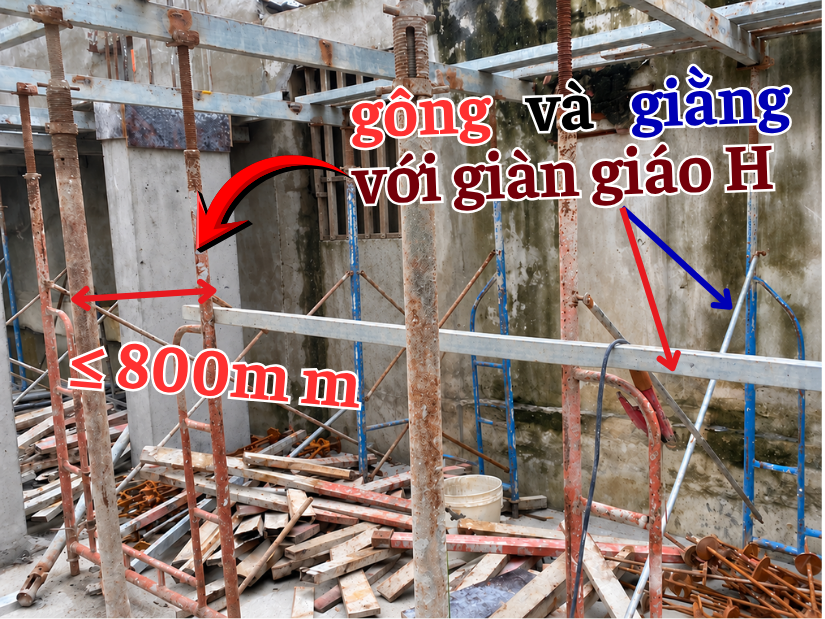

Bố trí khoảng cách chân chống: Khoảng cách giữa các chân chống phải phù hợp với tải trọng thiết kế, chiều cao chống, khả năng chịu lực của thiết bị và cấu tạo hệ xà gồ. Không nên áp dụng một khoảng cách cố định cho mọi công trình nếu chưa có tính toán hoặc chỉ dẫn kỹ thuật phù hợp.

Lắp giằng ngang và giằng chéo: Các thanh giằng giúp liên kết hệ chống thành một hệ ổn định, hạn chế hiện tượng nghiêng, xô lệch hoặc mất ổn định khi chịu tải trọng trong quá trình thi công.

Lắp kích U và điều chỉnh cao độ: Kích U được sử dụng để đỡ xà gồ và điều chỉnh cao độ theo thiết kế. Phần kích phải được sử dụng trong giới hạn cho phép của nhà sản xuất và biện pháp thi công, không tự ý kéo dài vượt giới hạn an toàn.

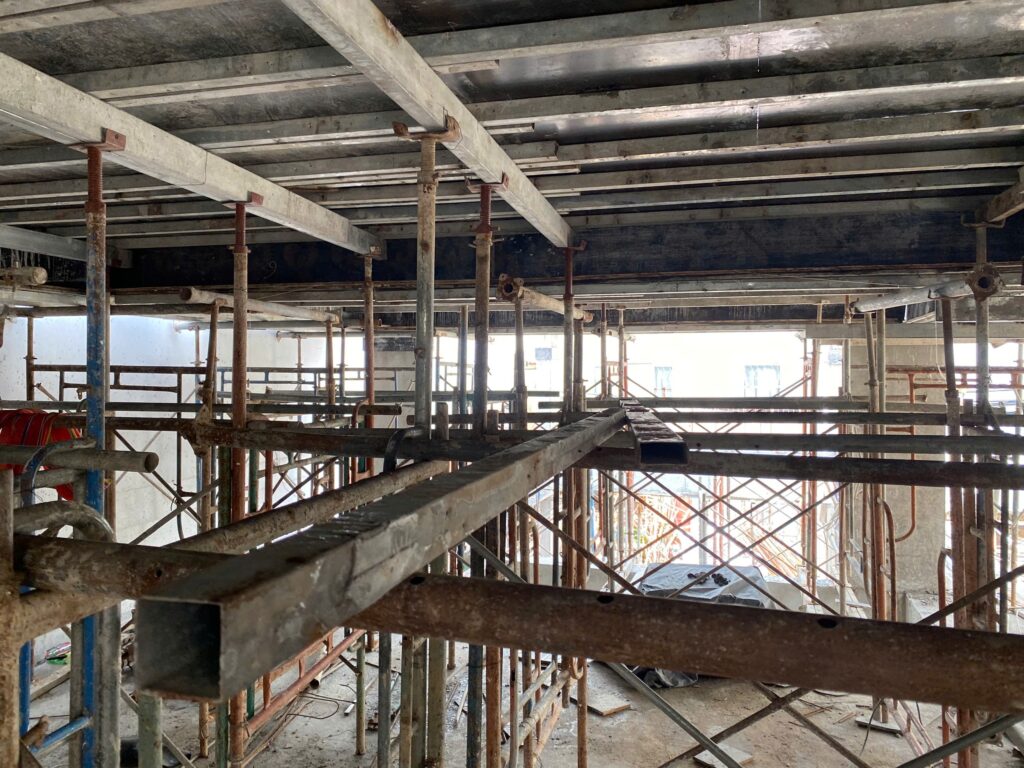

Kiểm tra độ ổn định: Sau khi lắp dựng, cần kiểm tra độ thẳng đứng của chân chống, độ chắc chắn của các liên kết, tình trạng nền đỡ và khả năng ổn định tổng thể của hệ giàn giáo.

Đối với cốp pha dầm, hệ chống cần được bố trí phù hợp với tải trọng tập trung và hình dạng cấu kiện. Đối với cốp pha sàn, hệ chống phải đảm bảo phân phối tải trọng đồng đều theo phương án thiết kế.

Trong quy trình lắp dựng cốp pha dầm sàn, hệ chống là bộ phận đặc biệt quan trọng. Nếu hệ chống yếu, nền đỡ lún hoặc liên kết không đảm bảo, toàn bộ hệ ván khuôn có thể bị võng, biến dạng hoặc mất ổn định khi đổ bê tông.

Bước 3: Lắp đặt hệ xà gồ

Khi hệ chống đã được lắp dựng và kiểm tra ổn định, tiến hành lắp đặt hệ xà gồ để truyền tải trọng từ ván cốp pha xuống hệ chống bên dưới. Hệ xà gồ thường bao gồm xà gồ chính và xà gồ phụ. Việc phân chia các bộ phận này phụ thuộc vào phương chịu lực, cấu tạo hệ chống và loại vật liệu được sử dụng.

Các công việc cần thực hiện:

Lắp đặt xà gồ chính: Xà gồ chính được bố trí trên hệ chống hoặc kích U theo phương chịu lực đã xác định. Vật liệu có thể là thép hộp, gỗ hoặc hệ đỡ chuyên dụng theo thiết kế biện pháp thi công.

Lắp đặt xà gồ phụ: Xà gồ phụ được bố trí theo phương vuông góc hoặc theo sơ đồ chịu lực phù hợp với hệ xà gồ chính. Bộ phận này trực tiếp đỡ ván khuôn và giúp phân phối tải trọng lên hệ đỡ bên dưới.

Kiểm tra cao độ: Sau khi lắp đặt, cần đo và điều chỉnh cao độ đỉnh xà gồ để đảm bảo mặt đỡ ván khuôn đạt đúng cao độ thiết kế.

Kiểm tra liên kết và điểm nối: Các điểm nối xà gồ cần được bố trí hợp lý, tránh tạo ra vị trí yếu hoặc gây mất ổn định. Xà gồ phải được cố định để hạn chế dịch chuyển trong quá trình lắp ván và đổ bê tông.

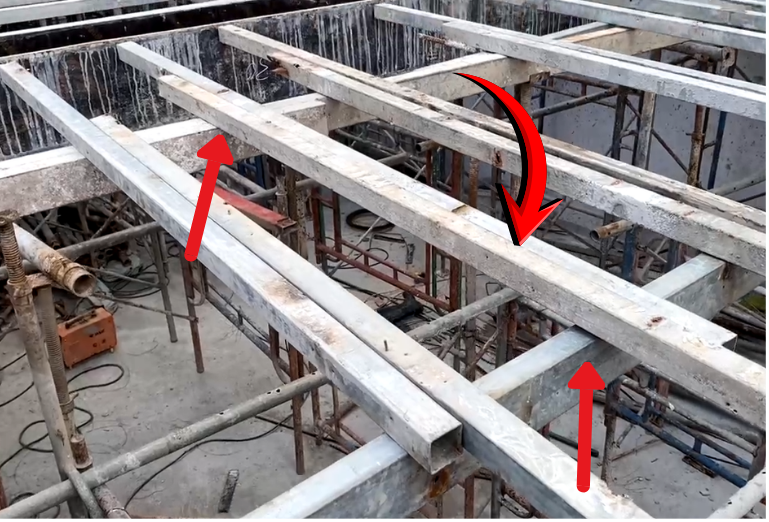

Kích thước thép hộp như 50 × 100 mm, 40 × 80 mm hoặc 50 × 50 mm có thể xuất hiện trong một số phương án thi công.

Kích thước tiết diện, khoảng cách xà gồ, chiều dài nhịp và vị trí chân chống cần được xác định dựa trên tính toán chịu lực, tải trọng thi công và yêu cầu kỹ thuật của hệ cốp pha. Việc thực hiện đúng bước lắp đặt xà gồ trong quy trình lắp dựng cốp pha dầm sàn giúp tăng độ cứng của hệ đỡ, hạn chế võng và duy trì cao độ ổn định trong suốt quá trình đổ bê tông.

Bước 4: Lắp đặt ván cốp pha dầm sàn

Sau khi hoàn thiện hệ chống và xà gồ, tiến hành lắp đặt ván cốp pha dầm sàn theo đúng kích thước, vị trí và cao độ trên bản vẽ kết cấu.

Ván cốp pha có nhiệm vụ tạo hình cho bê tông và giữ ổn định hình dạng cấu kiện trong thời gian bê tông còn ở trạng thái tươi. Vì vậy, ván khuôn phải có độ cứng phù hợp, được liên kết chắc chắn và hạn chế khe hở tại các vị trí tiếp giáp.

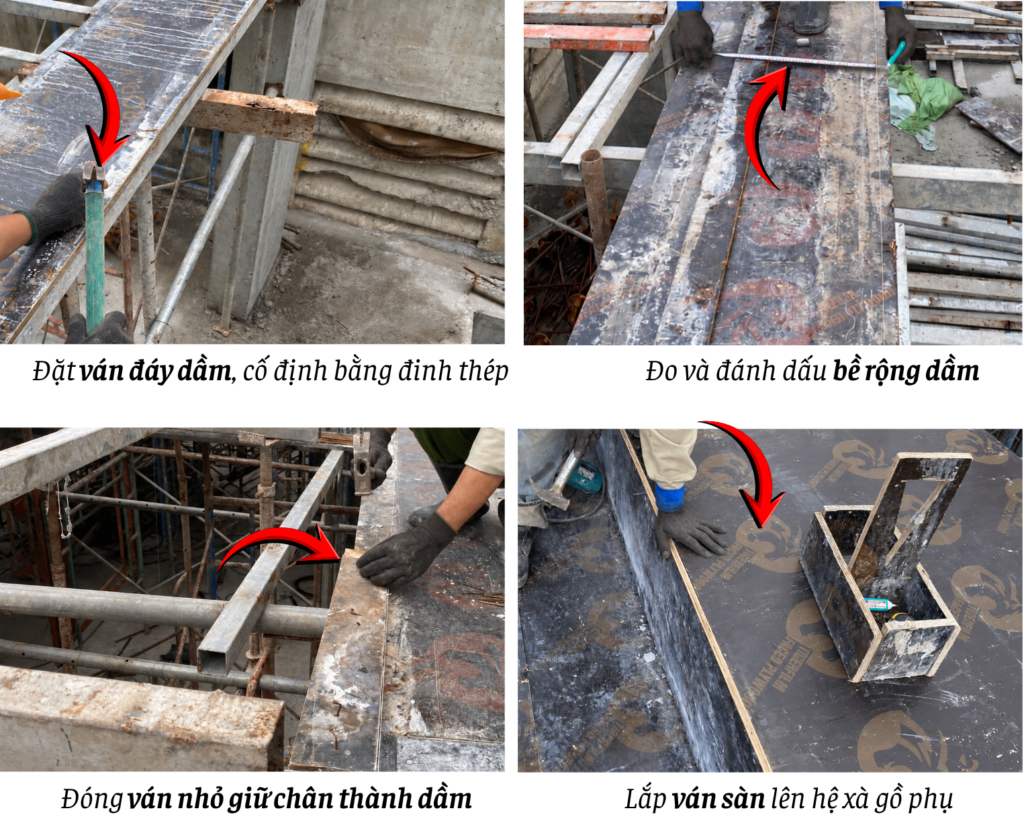

Các công việc cần thực hiện:

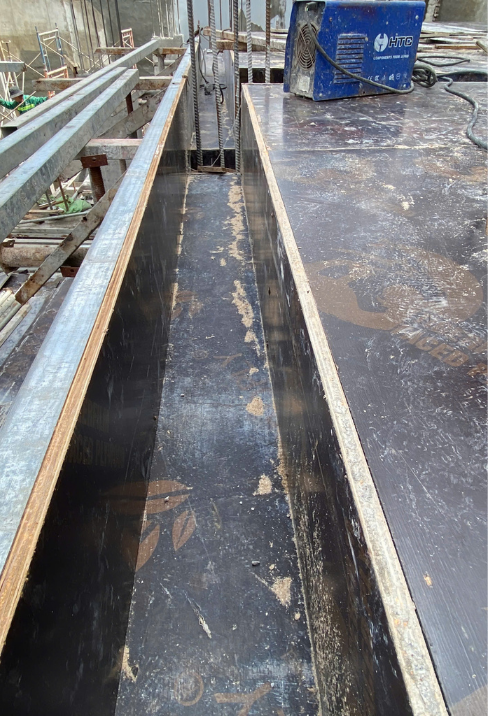

Lắp đặt ván đáy dầm: Đặt ván đáy dầm lên hệ xà gồ hoặc hệ đỡ đã chuẩn bị. Điều chỉnh cao độ, vị trí và độ thẳng của đáy dầm theo bản vẽ thiết kế, sau đó cố định chắc chắn.

Xác định bề rộng dầm: Đo và đánh dấu kích thước dầm theo hồ sơ kết cấu. Kiểm tra khoảng cách giữa hai thành dầm để đảm bảo đúng bề rộng thiết kế.

Lắp đặt ván thành dầm: Dựng ván thành dầm theo đúng vị trí, kiểm tra độ thẳng đứng và cố định bằng hệ gông, thanh giằng hoặc các liên kết phù hợp. Những vị trí chịu áp lực lớn cần được gia cố theo phương án đã tính toán.

Lắp đặt ván sàn: Đặt ván sàn lên hệ xà gồ phụ, căn chỉnh các mép ván và kiểm tra cao độ bề mặt. Các tấm ván cần được liên kết chắc chắn, hạn chế dịch chuyển trong quá trình thi công.

Kiểm tra mối nối: Các khe nối giữa ván đáy, ván thành và ván sàn phải được xử lý phù hợp để hạn chế mất nước xi măng và ngăn bê tông tươi chảy ra ngoài.

Kiểm tra hình học: Đo lại chiều rộng, chiều cao dầm, cao độ mặt sàn và độ thẳng của các thành dầm. Những sai lệch cần được điều chỉnh trước khi chuyển sang công tác tiếp theo.

Trong quy trình lắp dựng cốp pha dầm sàn, cần chú ý các vị trí giao giữa dầm và sàn, khu vực có nhiều dầm giao nhau, mép sàn và các lỗ mở kỹ thuật. Đây là những vị trí dễ phát sinh sai sót về kích thước hoặc thiếu liên kết nếu không được kiểm tra cẩn thận.

Ngoài ra, việc sử dụng chất chống dính cốp pha cần tuân thủ hướng dẫn của nhà sản xuất. Chất chống dính không được để nhiễm bẩn cốt thép hoặc những vị trí cần liên kết với bê tông khác.

Bước 5: Vệ sinh và gia cố hệ cốp pha

Sau khi lắp đặt ván khuôn, cần tiến hành vệ sinh, kiểm tra và gia cố toàn bộ hệ cốp pha trước khi nghiệm thu. Đây là công đoạn giúp phát hiện các sai sót còn tồn tại, đồng thời đảm bảo hệ ván khuôn và hệ chống đỡ duy trì trạng thái ổn định khi tiếp nhận tải trọng thi công.

Các công việc cần thực hiện:

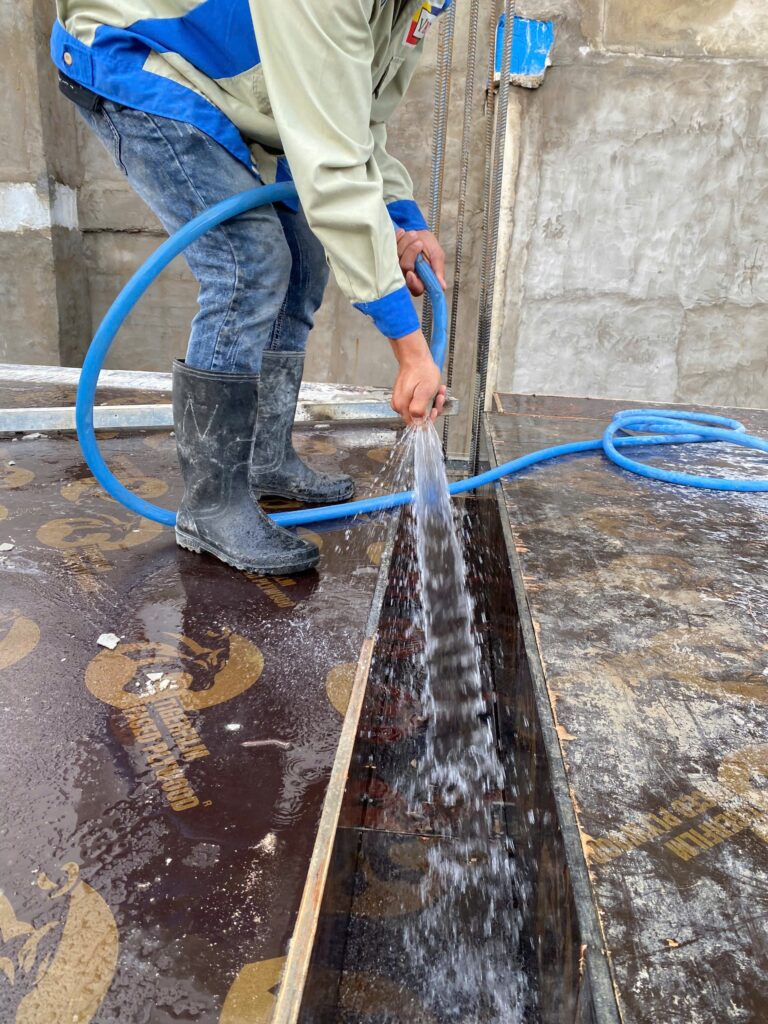

Vệ sinh bề mặt cốp pha: Loại bỏ mùn cưa, đất đá, dây buộc, rác xây dựng và các vật liệu thừa. Đối với các vị trí bên trong dầm, cần đảm bảo không còn vật cản có thể ảnh hưởng đến công tác lắp dựng cốt thép và đổ bê tông.

Gia cố thành dầm: Kiểm tra gông, thanh chống ngang và các liên kết giữ thành dầm. Những vị trí có nguy cơ phình hoặc dịch chuyển cần được xử lý theo biện pháp thi công.

Kiểm tra chân chống và hệ giằng: Đảm bảo chân chống đứng vững, các thanh giằng được lắp đầy đủ và liên kết không bị lỏng. Đồng thời, kiểm tra các vị trí tiếp xúc với nền để phát hiện nguy cơ lún hoặc trượt.

Kiểm tra mối nối ván khuôn: Xử lý các khe hở và cố định lại những tấm ván có dấu hiệu dịch chuyển. Không sử dụng các biện pháp chèn vá tùy tiện làm ảnh hưởng đến kích thước thiết kế hoặc độ ổn định của hệ cốp pha.

Đánh dấu tình trạng kiểm tra: Có thể sử dụng bản vẽ kiểm tra hoặc bảng theo dõi để ghi nhận các vị trí đạt yêu cầu, vị trí cần sửa chữa và vị trí đã hoàn thành sửa chữa. Nếu sử dụng ký hiệu màu, cần thống nhất trong đội ngũ thi công và bộ phận giám sát.

Trong thực tế, một hệ cốp pha nhìn bên ngoài có vẻ chắc chắn chưa chắc đã đảm bảo an toàn khi chịu tải. Vì vậy, công tác vệ sinh và gia cố phải đi kèm kiểm tra liên kết, cao độ, độ ổn định và điều kiện chịu lực của toàn bộ hệ thống.

Thực hiện đầy đủ bước này giúp nâng cao chất lượng nghiệm thu cốp pha dầm sàn và giảm nguy cơ phát sinh sự cố trong quá trình đổ bê tông.

Bước 6: Nghiệm thu cốp pha dầm sàn

Nghiệm thu cốp pha dầm sàn là bước kiểm tra cuối cùng trước khi chuyển sang công tác lắp dựng cốt thép, kiểm tra cốt thép và tổ chức đổ bê tông theo trình tự thi công được phê duyệt. Mục tiêu của công tác nghiệm thu là xác nhận hệ cốp pha được lắp dựng đúng vị trí, đúng kích thước, đủ độ ổn định và đáp ứng các yêu cầu kỹ thuật liên quan.

Các nội dung cần kiểm tra khi nghiệm thu cốp pha dầm sàn:

1. Vị trí tim trục: Kiểm tra vị trí dầm, mép sàn và các cấu kiện liên quan theo bản vẽ thiết kế.

2. Kích thước cấu kiện: Đo kiểm tra chiều rộng, chiều cao dầm, phạm vi sàn và các kích thước hình học có liên quan.

3. Cao độ và độ phẳng: Sử dụng máy laser, máy thủy bình hoặc thiết bị đo phù hợp để kiểm tra cao độ đáy dầm, mặt cốp pha sàn và độ phẳng theo yêu cầu thiết kế.

4. Độ ổn định của hệ chống: Kiểm tra chân chống, kích U, hệ xà gồ, giằng ngang, giằng chéo và các liên kết. Đảm bảo hệ chống không nghiêng lệch, không có dấu hiệu lún hoặc mất ổn định.

5. Chất lượng ván khuôn: Kiểm tra độ kín khít, tình trạng bề mặt, độ cứng và các vị trí tiếp giáp giữa ván đáy, ván thành dầm và ván sàn.

6. Điều kiện vệ sinh: Đảm bảo bên trong cốp pha sạch, không còn rác, vật liệu thừa hoặc các chất gây ảnh hưởng đến chất lượng bê tông.

7. Khả năng chịu lực của hệ đỡ: Đối chiếu việc bố trí chân chống, xà gồ và liên kết với hồ sơ biện pháp thi công được phê duyệt. Kiểm tra các điều kiện an toàn trước khi cho phép đưa tải trọng thi công vào hệ thống.

8. Điều kiện thi công tiếp theo: Kiểm tra sự phối hợp giữa cốp pha và các công tác liên quan, đặc biệt tại vị trí cốt thép, lỗ mở kỹ thuật, đường ống chờ và các chi tiết chôn sẵn theo bản vẽ.

Kết quả kiểm tra cần được ghi nhận theo quy trình quản lý chất lượng của công trình. Những vị trí chưa đạt yêu cầu phải được sửa chữa, kiểm tra lại và xác nhận trước khi chuyển bước.

Nghiệm thu cốp pha dầm sàn không chỉ là kiểm tra hình dạng bên ngoài mà còn phải xem xét sự ổn định của toàn bộ hệ thống đỡ. Việc nghiệm thu cần được thực hiện bởi những người có trách nhiệm theo quy định quản lý chất lượng và hồ sơ dự án.

Chỉ được tiến hành đổ bê tông khi hệ cốp pha, hệ chống đỡ và các công tác liên quan đã đáp ứng yêu cầu, được kiểm tra và chấp thuận theo quy trình của công trình.

Lợi ích khi thực hiện đúng quy trình lắp dựng cốp pha dầm sàn

Áp dụng đúng quy trình lắp dựng cốp pha dầm sàn giúp kiểm soát chất lượng thi công ngay từ giai đoạn chuẩn bị kết cấu. Những lợi ích chính bao gồm:

Đảm bảo kích thước và cao độ thiết kế

Khi tim trục, cao độ, hệ xà gồ và ván khuôn được kiểm soát chặt chẽ, dầm sàn có điều kiện đạt đúng kích thước hình học theo bản vẽ. Điều này giúp hạn chế sai lệch giữa thiết kế và thực tế thi công.

Hạn chế võng và biến dạng

Hệ chống, xà gồ và ván cốp pha được bố trí phù hợp sẽ giúp phân phối tải trọng hợp lý, hạn chế nguy cơ võng hoặc biến dạng trong quá trình đổ bê tông. Tuy nhiên, hiệu quả thực tế còn phụ thuộc vào thiết kế hệ chống, điều kiện nền đỡ và trình tự thi công.

Nâng cao an toàn lao động

Một hệ cốp pha ổn định giúp giảm nguy cơ dịch chuyển, bung ván khuôn và sập hệ chống. Việc kiểm tra trước khi đổ bê tông còn giúp phát hiện sớm các điểm yếu để xử lý kịp thời.

Tiết kiệm chi phí và thời gian

Thực hiện đúng kỹ thuật ngay từ đầu giúp giảm khối lượng sửa chữa, hạn chế bê tông bị khuyết tật và giảm nguy cơ chậm tiến độ. Việc chuẩn hóa quy trình cũng giúp đội ngũ thi công phối hợp hiệu quả hơn.

Nâng cao chất lượng kết cấu bê tông

Cốp pha đúng kích thước, kín khít và ổn định giúp tạo hình cấu kiện tốt hơn, hạn chế các khuyết tật do mất nước xi măng hoặc biến dạng ván khuôn. Đây là một trong những điều kiện cần để đảm bảo chất lượng tổng thể của kết cấu bê tông cốt thép.

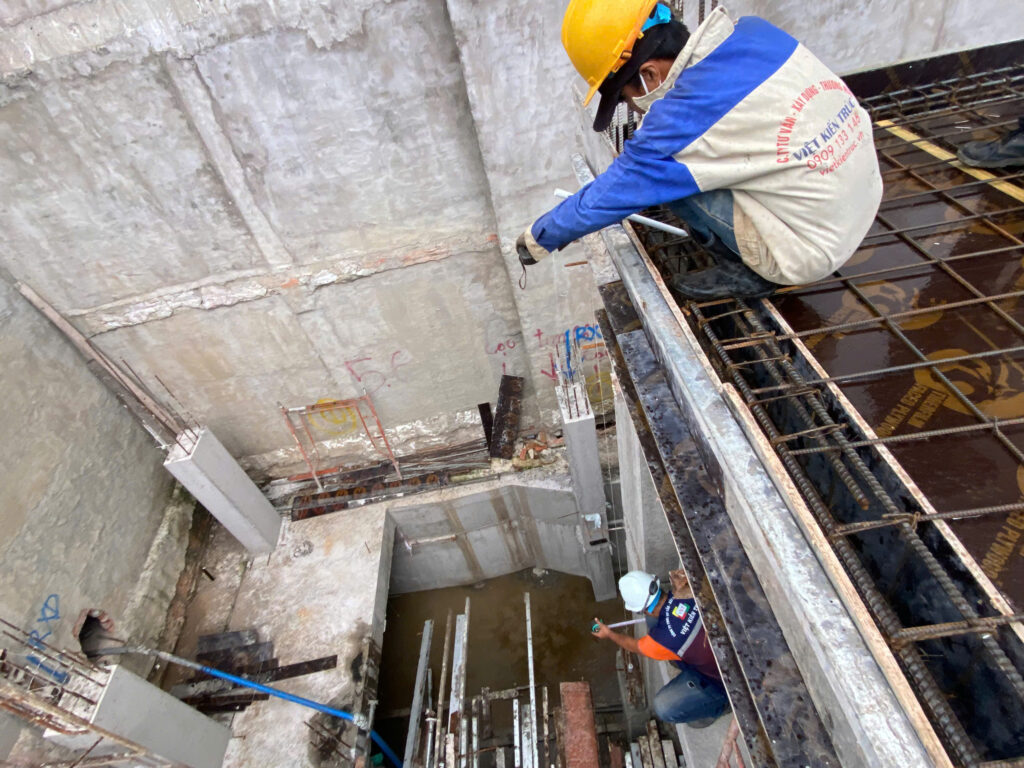

Những lưu ý quan trọng khi lắp dựng cốp pha dầm sàn

Bên cạnh việc tuân thủ đầy đủ sáu bước, đơn vị thi công cần chú ý một số vấn đề quan trọng sau:

• Không tự ý thay đổi kích thước, khoảng cách chân chống hoặc tiết diện xà gồ khi chưa có cơ sở kỹ thuật phù hợp.
• Không đặt chân chống trên nền yếu hoặc bề mặt không ổn định nếu chưa có giải pháp xử lý.
• Không tháo bỏ giằng, liên kết hoặc bộ phận chống đỡ khi chưa được phép.
• Kiểm tra hệ cốp pha trước khi đổ bê tông và theo dõi biến dạng trong quá trình đổ.
• Tổ chức đổ bê tông theo trình tự phù hợp, tránh tập trung tải trọng cục bộ vượt quá khả năng chịu lực của hệ chống.
• Chuẩn bị phương án xử lý sự cố và đảm bảo người lao động biết cách báo cáo khi phát hiện dấu hiệu bất thường.
• Tuân thủ bản vẽ thiết kế, biện pháp thi công được phê duyệt và các yêu cầu kỹ thuật hiện hành.

Trong quá trình đổ bê tông, nếu xuất hiện dấu hiệu bất thường như tiếng động lạ, chân chống lún, ván khuôn dịch chuyển hoặc hệ giằng biến dạng, cần xử lý theo phương án an toàn đã được chuẩn bị. Không tiếp tục thi công một cách máy móc khi có dấu hiệu mất ổn định.

Quy trình lắp dựng cốp pha dầm sàn là một phần quan trọng trong công tác thi công kết cấu bê tông cốt thép. Vì vậy nên tìm hiểu đơn vị xây dựng nhà phố uy tín từng bước xác định tim trục, cao độ đến lắp dựng hệ chống, hệ xà gồ, ván khuôn, vệ sinh, gia cố và nghiệm thu, để đảm bảo chất lượng và sự an toàn của công trình.
