Xác định vị trí cột trên mặt bằng đúng cách khi thi công nhà

Trong quá trình thi công phần thân công trình, xác định vị trí cột là một công việc có vai trò đặc biệt quan trọng. Cột không chỉ là bộ phận chịu lực chính của công trình mà còn liên quan trực tiếp đến mặt bằng kiến trúc, hệ dầm, sàn, tường, ranh xây dựng và quá trình hoàn công.

Một sai lệch nhỏ trong quá trình xác định vị trí cột có thể kéo theo nhiều sai lệch khác trong quá trình thi công. Cột đặt sai vị trí có thể khiến hệ dầm bị thay đổi, tường xây không đúng thiết kế, diện tích sử dụng bị ảnh hưởng hoặc nghiêm trọng hơn là làm phát sinh vấn đề về kết cấu.

Đặc biệt đối với những công trình nhà phố có diện tích nhỏ, mật độ xây dựng cao và yêu cầu kiểm soát chặt chẽ ranh xây dựng, việc định vị cột trên sàn càng cần được thực hiện chính xác.

Vậy làm thế nào để xác định vị trí cột đúng? Trình tự thực hiện gồm những bước nào? Cần kiểm tra những gì trước khi dựng cốt thép và cốp pha cột? Hãy cùng Việt Kiến Trúc tìm hiểu chi tiết trong bài viết dưới đây.

Vì sao cần xác định vị trí cột chính xác?

Trong hệ kết cấu của nhà ở, cột có nhiệm vụ truyền tải trọng từ dầm, sàn và các bộ phận phía trên xuống móng. Vì vậy, vị trí của cột không thể tùy ý thay đổi so với hồ sơ thiết kế. Công tác xác định vị trí cột thường được thực hiện dựa trên hệ tim trục của công trình. Từ tim trục, người thi công xác định được vị trí, kích thước và phạm vi của từng cột trên mặt bằng.

Nếu quá trình này thực hiện không chính xác, công trình có thể phát sinh nhiều vấn đề.

Một số sai sót thường gặp gồm:

• Cột bị lệch so với vị trí thiết kế.
• Cột tầng trên không thẳng với cột tầng dưới.
• Cột biên xâm phạm ranh xây dựng.
• Sai kích thước tiết diện cột.
• Sai khoảng cách giữa các cột.
• Dầm không đúng vị trí thiết kế.
• Tường xây bị thay đổi kích thước hoặc vị trí.
• Ảnh hưởng đến không gian sử dụng.
• Phát sinh chi phí đập bỏ và thi công lại.
• Gây khó khăn trong quá trình hoàn công.

Đặc biệt, nếu sai lệch xảy ra ngay từ bước định vị thì những công tác phía sau như cốt thép, cốp pha, xây tường và hoàn thiện cũng có thể bị ảnh hưởng. Do đó, xác định vị trí cột cần được xem là một bước kiểm soát chất lượng quan trọng chứ không đơn thuần là thao tác đánh dấu vị trí trên sàn.

Tim trục công trình là cơ sở để xác định vị trí cột

Muốn định vị cột trên sàn chính xác, trước tiên cần xác định chính xác hệ tim trục của công trình. Tim trục công trình là hệ thống đường chuẩn dùng làm cơ sở để xác định vị trí của các cấu kiện như:

• Cột.
• Dầm.
• Tường.
• Móng.
• Các khu vực chức năng theo mặt bằng thiết kế.

Có thể hiểu đơn giản rằng nếu tim trục bị sai thì các vị trí được xác định dựa trên tim trục cũng có nguy cơ sai theo. Vì vậy, trước khi tiến hành xác định vị trí cột, cần kiểm tra hồ sơ thiết kế và xác định đúng hệ trục.

Lưu ý về hồ sơ sử dụng

Việc xác định tim trục cần căn cứ vào bản vẽ thiết kế kiến trúc đã được phê duyệt, đồng thời phải phân biệt với bản vẽ phục vụ xin phép xây dựng. Trong thực tế thi công, việc lấy sai bản vẽ làm cơ sở định vị có thể dẫn đến tình trạng kích thước hoặc vị trí cấu kiện ngoài thực tế không phù hợp với hồ sơ thiết kế.

Do đó, trước khi chuyển tim trục xuống sàn cần kiểm tra:

• Đúng phiên bản bản vẽ.
• Đúng kích thước.
• Đúng hệ trục.
• Đúng ranh xây dựng.
• Đúng vị trí các cột theo mặt bằng.
• Đúng sự liên kết giữa kiến trúc và kết cấu.

Quy trình xác định vị trí cột gồm 4 bước

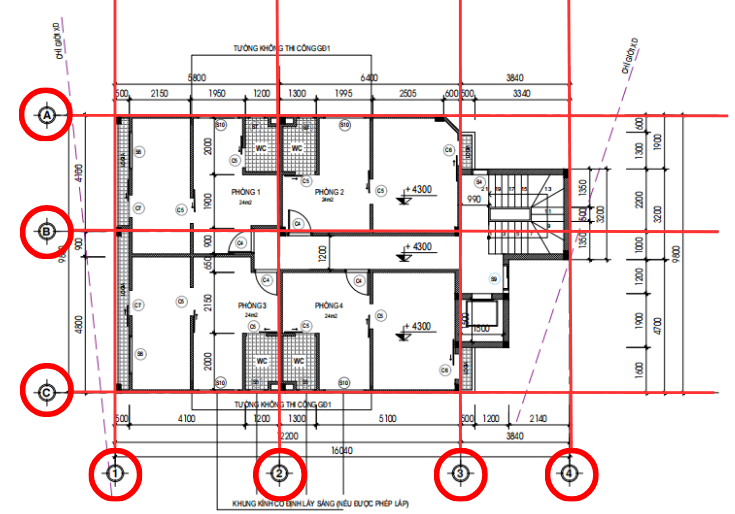

Bước 1: Xác định tim trục công trình

Đây là bước đầu tiên trong quy trình xác định vị trí cột. Tim trục phải được xác định rõ ràng dựa trên bản vẽ thiết kế. Sau khi xác định được hệ trục, người thi công mới có cơ sở để triển khai vị trí của từng cột.

Tim trục dùng để làm gì?

Hệ tim trục công trình giúp xác định vị trí tương đối của các cấu kiện trong công trình.

Ví dụ, trên mặt bằng có thể quy định:

• Cột nằm tại giao điểm của hai trục.
• Cột nằm lệch về một phía so với tim trục.
• Cột biên nằm theo khoảng cách nhất định từ tim trục đến mép cột.
• Dầm được xác định theo trục hoặc theo kích thước trên bản vẽ.

Vì vậy, không nên xác định vị trí cột chỉ bằng cách đo thủ công từ một điểm bất kỳ trên công trình.

Nguyên tắc quan trọng

Tim trục phải được xác định đúng và cố định ngoài thực tế trước khi triển khai các bước tiếp theo. Nếu hệ trục chưa rõ ràng mà đã tiến hành định vị cột trên sàn, nguy cơ sai lệch sẽ rất cao.

Xem thêm: Xác định tim trục nhà đúng kỹ thuật trước khi thi công

Bước 2: Chuyển tim trục xuống sàn bê tông

Sau khi hệ tim trục đã được xác định, bước tiếp theo là đưa hệ trục xuống mặt sàn bê tông. Tùy điều kiện công trường, có thể sử dụng:

• Máy laser.
• Dây dọi.
• Dụng cụ đo và đánh dấu.
• Dây búng mực.

Sau khi xác định được vị trí, các đường tim cần được đánh dấu rõ ràng trên mặt sàn. Đây chính là cơ sở để thực hiện định vị cột trên sàn.

Mực tim trục dưới sàn có ý nghĩa gì?

Mực tim trục dưới sàn là đường chuẩn giúp người thi công xác định vị trí các cấu kiện ở tầng đang thi công. Từ đường tim này có thể xác định:

• Tâm cột.
• Mép cột.
• Kích thước cột.
• Khoảng cách giữa các cột.
• Vị trí tương quan với tường và dầm.

Do đó, các đường mực phải được đánh dấu rõ, dễ quan sát và hạn chế bị mất trong quá trình thi công.

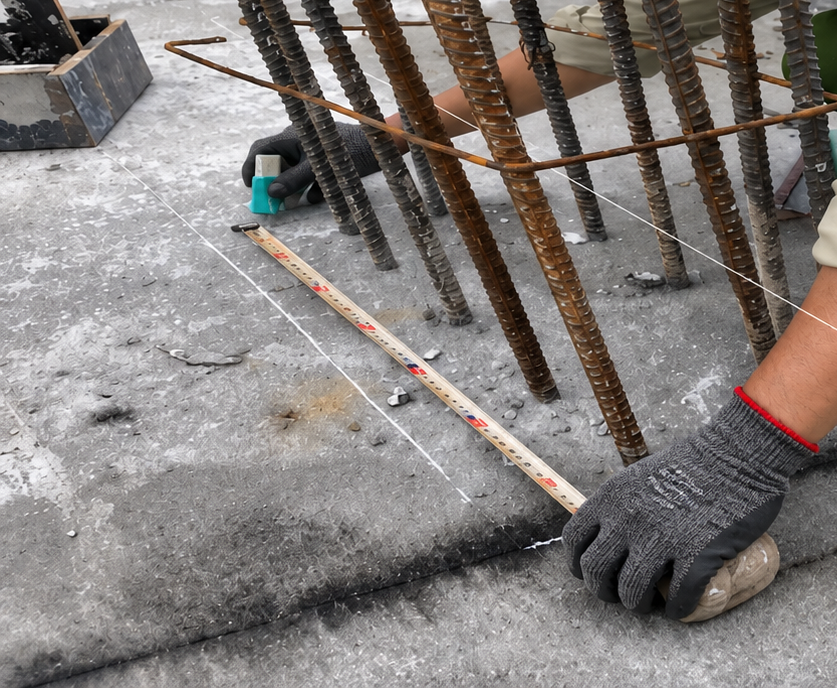

Bước 3: Xác định vị trí và tiết diện cột trên sàn

Sau khi hệ tim trục đã được chuyển xuống sàn, tiến hành xác định vị trí cột theo bản vẽ kiến trúc và kết cấu. Đây là bước trực tiếp xác định phạm vi của cột trên mặt bằng thi công.

Cách thực hiện

Từ tim trục đã đánh dấu, người thi công căn cứ vào kích thước thiết kế để xác định mép cột. Ví dụ, nếu cột có kích thước theo phương ngang và phương dọc khác nhau, cần xác định đúng từng phương theo hồ sơ thiết kế.

Sau đó dùng:

• Bút màu.
• Bút xóa.
• Dây búng mực.
• Các dụng cụ đánh dấu phù hợp.

để vẽ đường bao tiết diện cột trên sàn. Việc vẽ rõ phạm vi cột giúp đội thi công dễ dàng triển khai cốt thép và cốp pha sau đó.

Tiết diện cột cần được kiểm tra những gì?

Khi xác định vị trí cột, không nên chỉ kiểm tra tâm cột mà cần kiểm tra cả kích thước và phạm vi của cột. Một số nội dung cần đối chiếu gồm:

Kích thước tiết diện

Kiểm tra chiều rộng và chiều dài của tiết diện cột theo hồ sơ thiết kế.

Vị trí tương quan với tim trục

Cần xác định cột nằm chính giữa tim trục hay lệch về một phía theo thiết kế.

Khoảng cách đến các cấu kiện xung quanh

Kiểm tra mối quan hệ giữa cột với:

• Tường.
• Dầm.
• Cửa.
• Khoảng thông thủy.
• Ranh công trình.

Sự liên tục theo phương đứng

Đối với công trình nhiều tầng, vị trí cột tầng trên cần được đối chiếu với cột tầng dưới. Đây là một trong những nội dung đặc biệt quan trọng khi xác định vị trí cột.

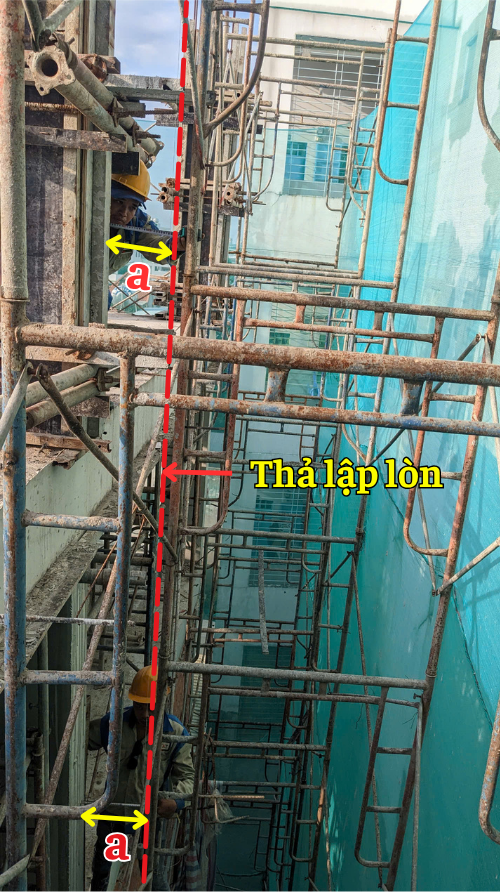

Bước 4: Kiểm tra cột biên so với cột tầng dưới

Đối với nhà nhiều tầng, sau khi định vị cột trên sàn, cần kiểm tra thêm sự liên tục của cột theo phương đứng. Có thể kiểm tra các vấn đề sau:

• Cột biên tầng trên có thẳng với cột tầng dưới không?
• Cột có bị lệch tâm không?
• Cột có xâm phạm ranh xây dựng không?
• Các tim cột giữa các tầng có trùng nhau không?
• Kích thước cột giữa các tầng có đúng theo thiết kế không?

Việc kiểm tra này đặc biệt quan trọng tại các khu vực:

• Cột mặt tiền.
• Cột sát ranh.
• Cột góc.
• Cột gần giếng trời.
• Cột tại những vị trí có thay đổi mặt bằng.

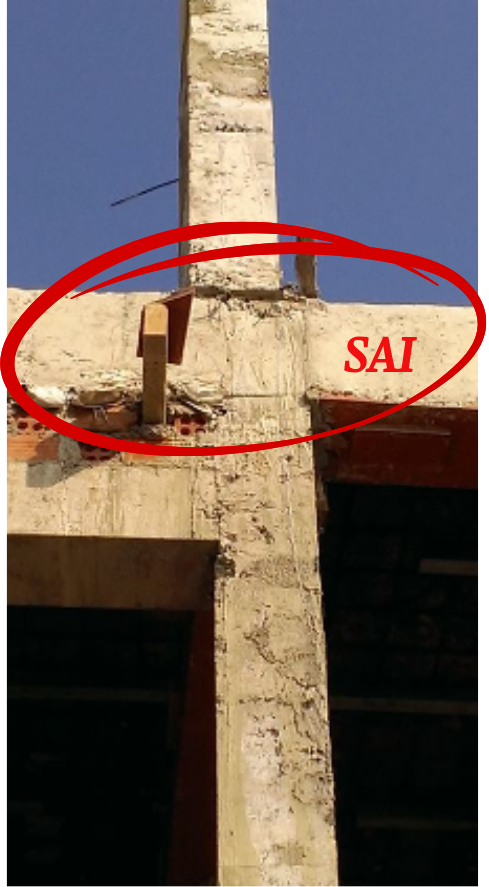

Vì sao cột tầng trên bị lệch so với cột tầng dưới là vấn đề nghiêm trọng?

Một trong những sai sót cần tránh khi xác định vị trí cột là tình trạng cột tầng trên bị lệch so với cột tầng dưới. Khi cột không được bố trí liên tục theo phương đứng, tải trọng có thể truyền xuống không đúng như sơ đồ kết cấu ban đầu.

Tình trạng lệch tâm có thể làm phát sinh:

• Nội lực bất lợi.
• Ứng suất không theo thiết kế.
• Nứt tại một số vị trí kết cấu.
• Khó khăn trong việc bố trí dầm.
• Khó khăn khi xây tường.
• Mất thẩm mỹ kiến trúc.
• Phải xử lý hoặc điều chỉnh trong quá trình thi công.

Do đó, việc xác định vị trí cột phải được kiểm tra không chỉ trên một mặt bằng mà còn phải xem xét mối liên hệ giữa các tầng.

Đặc biệt lưu ý cột biên và ranh xây dựng

Đối với nhà phố, cột biên thường nằm gần ranh đất hoặc ranh xây dựng. Vì vậy, chỉ cần một sai lệch nhỏ cũng có thể gây ra vấn đề. Khi định vị cột trên sàn, cần kiểm tra khoảng cách từ cột đến:

• Ranh đất.
• Ranh xây dựng.
• Công trình kế bên.
• Khoảng lùi.
• Các cấu kiện kiến trúc liên quan.

Nếu cột bị lệch ra ngoài ranh xây dựng, không chỉ ảnh hưởng đến kết cấu mà còn có thể gây khó khăn cho quá trình nghiệm thu và hoàn công. Đây là lý do tại sao công tác xác định vị trí cột cần được thực hiện ngay từ đầu với độ chính xác cao.

Những lỗi thường gặp khi xác định vị trí cột

Trong thực tế thi công, một số lỗi có thể xuất hiện nếu quá trình định vị không được kiểm tra kỹ.

Lỗi 1: Lấy sai tim trục

Đây là lỗi có tính chất dây chuyền. Khi tim trục sai, vị trí cột, dầm và tường cũng có thể sai theo.

Lỗi 2: Không kiểm tra lại kích thước cột

Có trường hợp vị trí tim cột đúng nhưng tiết diện cột lại bị đánh dấu sai.

Lỗi 3: Chỉ kiểm tra một chiều

Một cột có hai phương kích thước. Vì vậy, không nên chỉ kiểm tra khoảng cách theo một phương mà bỏ qua phương còn lại.

Lỗi 4: Không kiểm tra cột tầng trên với tầng dưới

Đây là lỗi có thể dẫn đến tình trạng lệch tâm hoặc mất tính liên tục của hệ cột.

Lỗi 5: Không kiểm tra cột biên

Cột biên cần được kiểm tra kỹ vì liên quan trực tiếp đến ranh xây dựng và mặt đứng công trình.

Lỗi 6: Đánh dấu không rõ ràng

Nếu mực tim hoặc đường bao cột quá mờ, bị mất hoặc bị che trong quá trình thi công, người thi công có thể xác định sai vị trí.

Lợi ích của việc xác định vị trí cột đúng

Thực hiện đúng quy trình xác định vị trí cột mang lại nhiều lợi ích cho cả chất lượng công trình và quá trình thi công.

Đảm bảo hệ kết cấu

Vị trí cột chính xác giúp các cấu kiện được triển khai theo đúng sơ đồ thiết kế, tạo điều kiện đảm bảo khả năng chịu lực của hệ khung.

Hạn chế sai lệch kiến trúc

Cột đúng vị trí giúp tường, cửa, dầm và các bộ phận kiến trúc khác được triển khai đúng mặt bằng.

Hạn chế chi phí sửa chữa

Nếu phát hiện sai lệch trước khi dựng cốt thép và cốp pha, việc điều chỉnh sẽ dễ dàng hơn rất nhiều so với khi cột đã hoàn thiện.

Thuận lợi cho hoàn công

Đặc biệt đối với cột biên, việc kiểm soát đúng vị trí giúp hạn chế nguy cơ công trình xây dựng sai ranh hoặc không phù hợp với hồ sơ.

Tăng hiệu quả thi công

Một hệ thống tim trục và vị trí cột rõ ràng giúp các đội thi công phối hợp thuận lợi hơn, giảm thời gian đo đạc và xử lý sai sót.

Một vị trí cột chính xác không chỉ giúp đảm bảo yêu cầu kết cấu mà còn ảnh hưởng trực tiếp đến kiến trúc, công năng, ranh xây dựng, chi phí thi công và quá trình hoàn công.
